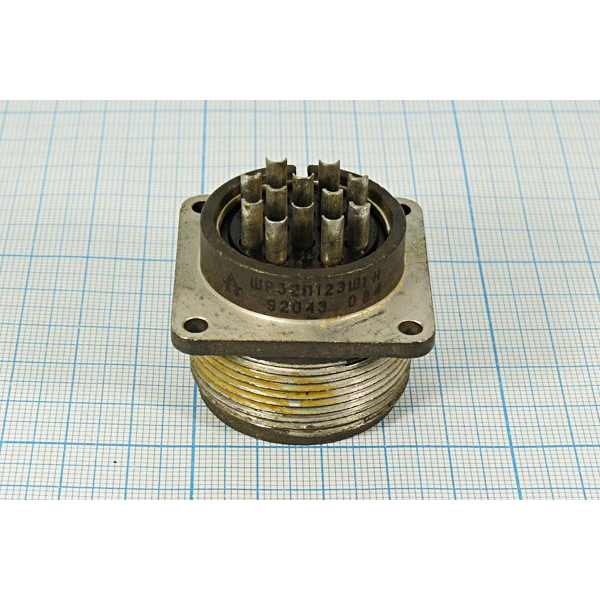

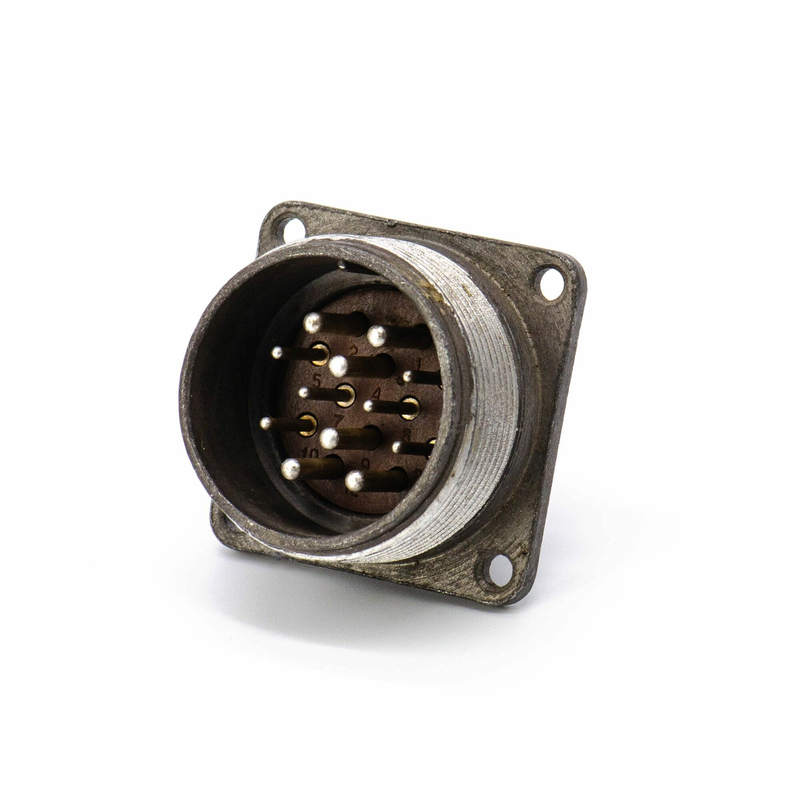

ШР32П12ЭШ1 представляет собой блочную вилку серии ШР — цилиндрических соединителей для промышленного применения. Это приборная вилка без патрубка, предназначенная для прямого вывода под экранированный кабель, с 12 контактами.

Основные характеристики

Соединитель рассчитан на максимальное рабочее напряжение 850 В и обеспечивает надежное соединение в цепях постоянного и переменного тока (до 3000 кГц).
Сопротивление изоляции не менее 5000 МОм, а контакты устойчивы к вибрации (1–5000 Гц, до 30 g) и механическим ударам (до 500 g).
Диапазон рабочих температур — от -60 до +60 °С.

Конструкция и контакты

Вилка имеет условный размер корпуса 32 и фланцевое крепление для блочного монтажа. Индекс "ЭШ1" указывает на гайку для экранированного кабеля и вариант сочетания контактов.
Из 12 контактов 6 имеют диаметр 1,5 мм (рабочий ток до 10–20 А), а 6 — 2,5 мм (до 25–35 А); покрытие серебром обеспечивает низкое переходное сопротивление (до 2,5 мОм).
Проходной диаметр — 36 мм, что упрощает установку в приборных панелях.

Применение

Такие вилки используются в электронике, приборостроении и промышленных системах, где требуется высокая вибрационная стойкость и защита от внешних факторов (при условии герметизации).
Они негерметичны по умолчанию, но подходят для наружного монтажа с дополнительной защитой от пыли и влаги.
