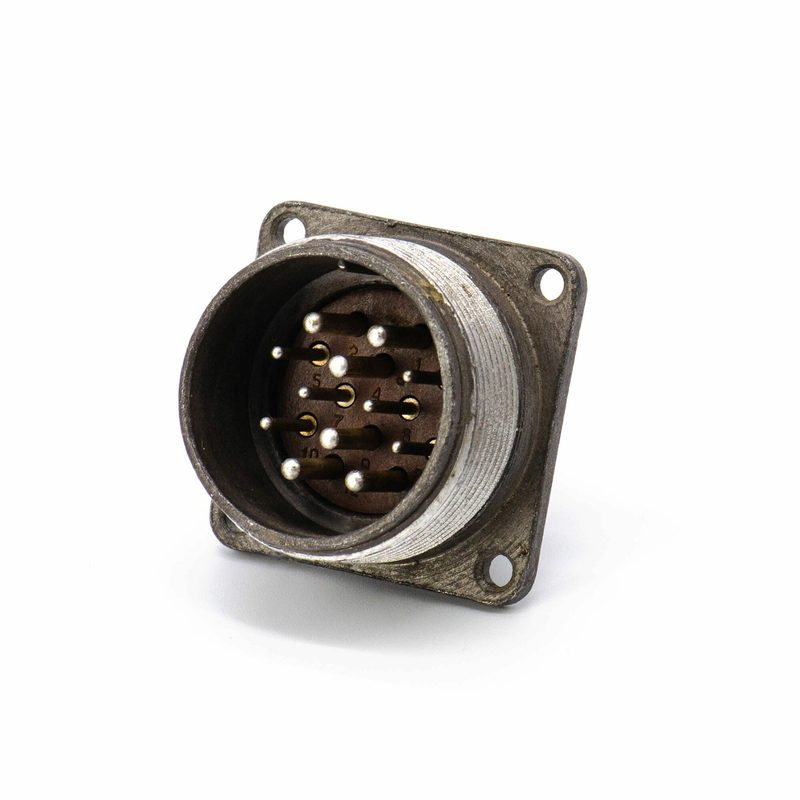

Разъём ШР32П12ЭШ1 «Вилка блочная (Н)» — это низкочастотный цилиндрический соединитель серии ШР , относящийся к блочным (приборным) частям, предназначенным для сочленения с кабельными розетками (например, 2РТТ, 2РТ‑А и им подобными).

Назначение и место применения

ШР32П12ЭШ1 применяется в электрических цепях постоянного и переменного тока для соединения приборных (панельных) частей с кабельными жгутами. Он не является герметичным, рассчитан на монтаж в панелях аппаратуры общепромышленного и специального назначения, где предъявляются жёсткие требования к вибропрочности и диапазону температур.

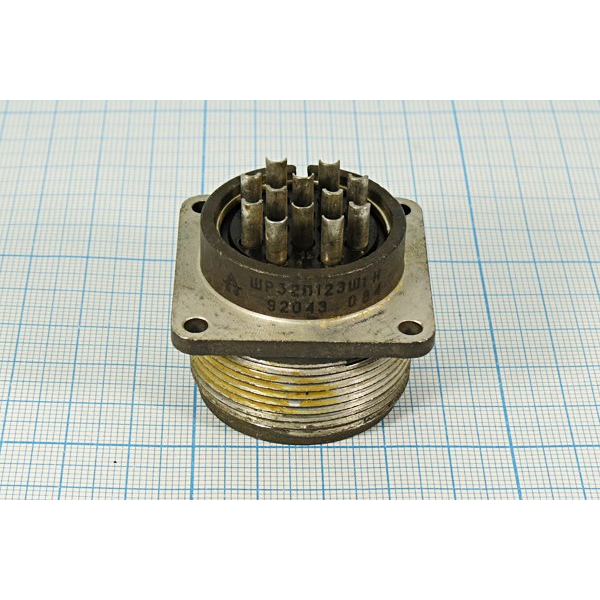

Конструкция и габариты

• Тип корпуса — блочный (приборный) из алюминиевого сплава А‑22, с оксидным покрытием, серый цвет.

• Условный размер корпуса — 32 , 12 контактов, комбинированный набор: 6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм .

• Контакты — штыревые, круглые , съёмные; изготавливаются из латуни с серебряным покрытием (Ag).

• Изолятор — бакелит , чёрного цвета.

• Габаритные размеры порядка 40×40×42 мм , монтаж — на панель через два отверстия с шагом около 32 мм , крепление резьбовой накидной гайкой под резьбу М36×1,5 мм .

Электрические и эксплуатационные параметры

• Рабочий ток на контакт:

  • до 10 А для контактов Ø 1,5 мм,

  • до 25 А для контактов Ø 2,5 мм.

• Номинальное/рабочее напряжение достигает нескольких сотен вольт (до порядка 850 В в зависимости от конкретной нормативной базы).

• Сопротивление контакта не превышает примерно 2,5 мОм для Ø 1,5 мм и 1 мОм для Ø 2,5 мм.

• Сопротивление изоляции — порядка 5000 МОм .

Механические и климатические свойства

• Интервал рабочих температур — ориентировочно от –60 до +60 °C с соответствующим климатическим исполнением (например, УХЛ).

• Вибрация и удары: изделие рассчитано на значительные уровни механических воздействий (единичные удары до сотен g, вибрация в диапазоне 1‑5 кГц с ускорением до десятков g).

• Ресурс — порядка 500 циклов сочленения‑расчленения , минимальная наработка около 1000 часов .

Особенности взаимной заменяемости и эксплуатации

• Вилка ШР32П12ЭШ1 имеет одношпоночную поляризацию и фиксированную ориентацию контактов относительно паза, что исключает неверное сочленение с розеткой.

• Соединители серии ШР взаимосочленяются с кабельными розетками типов 2РТТ, 2РТ‑А и близкими аналогами, поэтому при замене важно совпадение серии, размера корпуса и сочетания контактов.

Мы можем отдельно разобрать типовые схемы подключения или особенности монтажа проводов на паянный вывод у ШР32П12ЭШ1.
