ШР32П12ЭШ1 — это блочная (приборная) вилка из серии цилиндрических низкочастотных соединителей ШР, предназначенная для надежного соединения электрических цепей в промышленных и приборных системах. Она соответствует стандарту НКЦС.434410.111ТУ и широко применяется в советской/российской технике для передачи сигналов постоянного или переменного тока (до 3 МГц).

Основные характеристики

Конструкция включает 12 штыревых контактов: 6 диаметром 1,5 мм (ток до 10 А) и 6 диаметром 2,5 мм (ток до 25 А), с серебряным покрытием для низкого сопротивления (не более 2,5 мОм для мелких и 1 мОм для крупных). Рабочее напряжение достигает 850 В, а корпус из алюминиевого сплава (серый цвет, оксидирован) имеет размеры 40×40×42 мм с резьбой M36×1,5 для накидной гайки. Монтаж осуществляется пайкой на панель, с одношпоночной поляризацией для точного соединения.

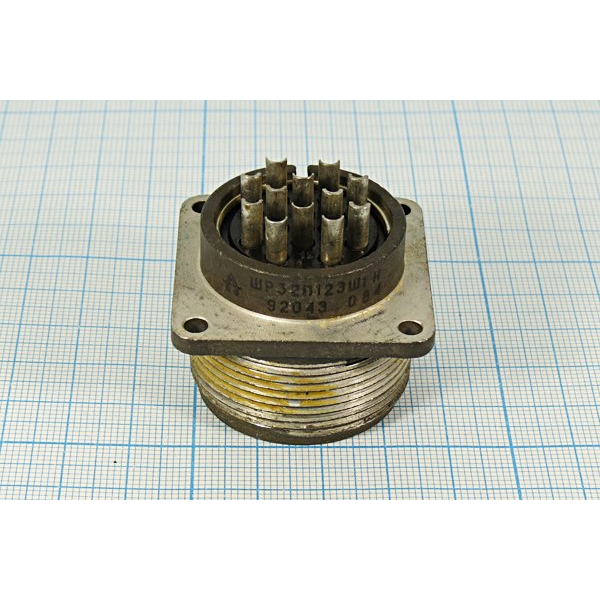

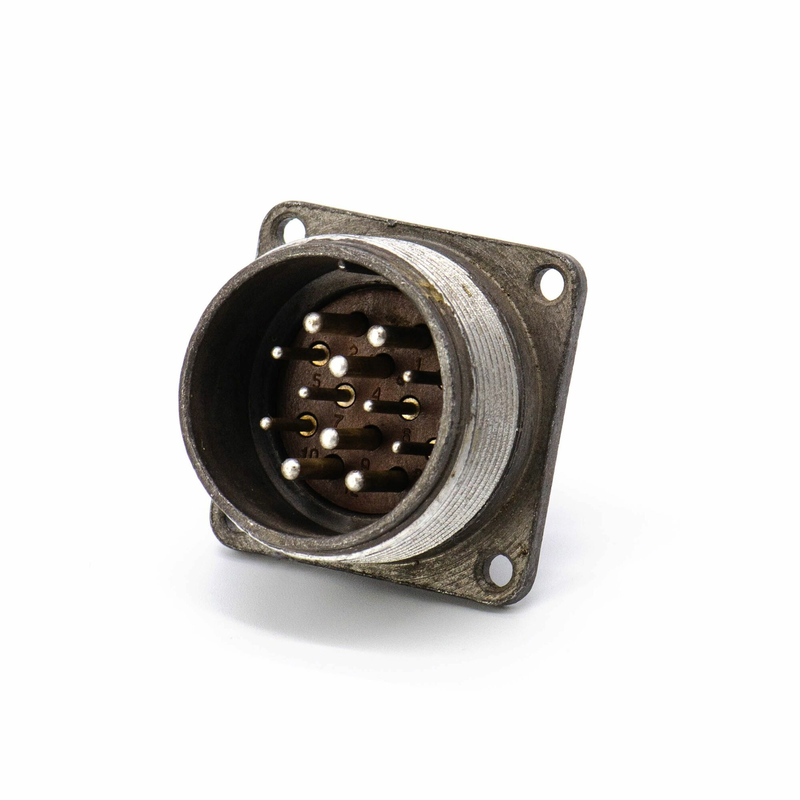

На изображении показана вилка ШР32П12ЭШ1 с видимыми контактами и резьбовым соединением, типичным для блочных разъемов этой серии.

Условия эксплуатации

Соединитель выдерживает вибрацию 1–5000 Гц (30 g), акустические шумы до 170 дБ, удары до 500 g и температуры от -60 до +60 °С в климатическом исполнении УХЛ. Ресурс составляет 500 соединений-расъединений, сопротивление изоляции — не менее 5000 МОм, а срок хранения — до 15 лет.

Применение и аналоги

Вилка сочетается с кабельными розетками типа 2РТТ или 2РТ-А, используется в авиации, приборостроении и энергетике для герметичных или негерметичных соединений. Аналоги включают серии 2РТ, P, WS, WY. Изолятор из черного бакелита обеспечивает надежность в широком диапазоне давлений и влажности (до 98% при +25 °С).
