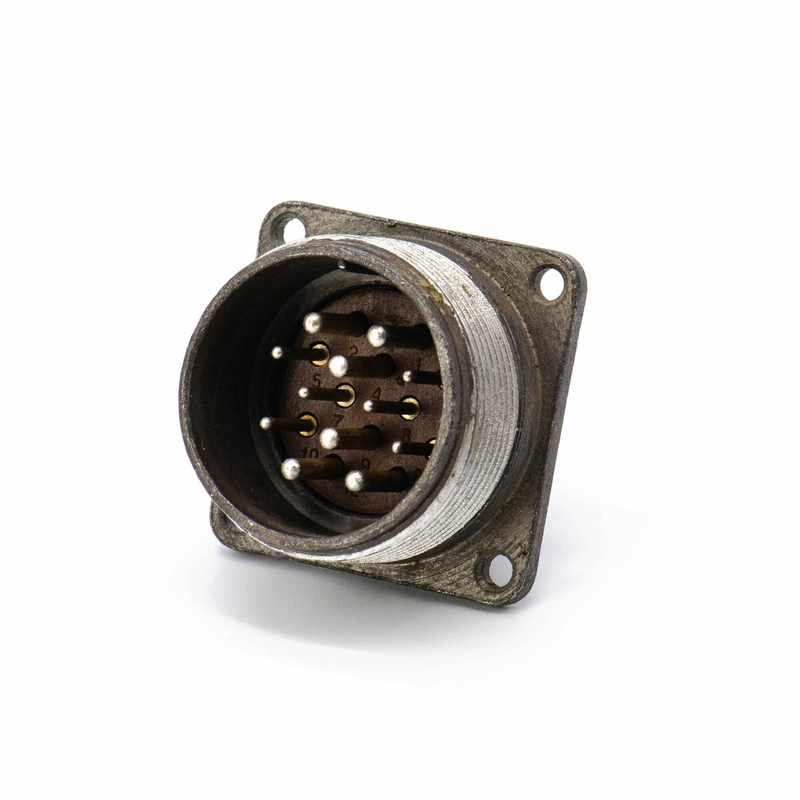

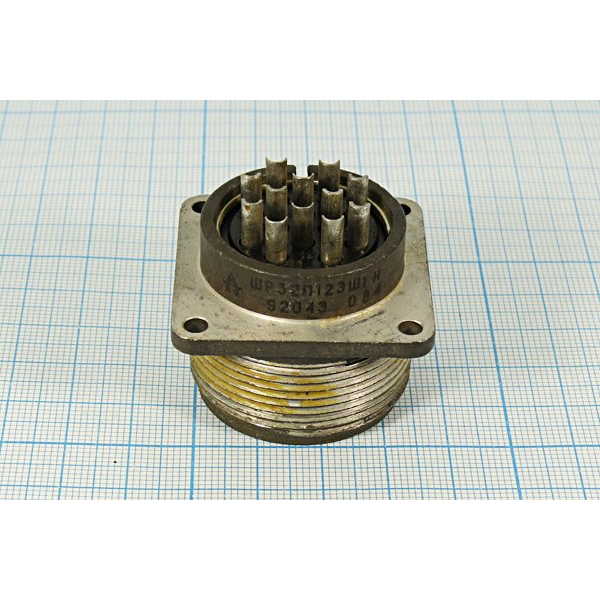

ШР32П12ЭШ1 — это блочная вилка (приборная) из серии цилиндрических низкочастотных соединителей ШР, предназначенная для соединения электрических цепей в промышленных и приборных системах.

Основные характеристики

Соединитель имеет 12 контактов штыревого типа: 6 контактов диаметром 1,5 мм (рабочий ток до 10 А) и 6 контактов диаметром 2,5 мм (рабочий ток до 25 А). Максимальное рабочее напряжение достигает 850 В, сопротивление контактов — не более 2,5 мОм для Ø1,5 мм и 1 мОм для Ø2,5 мм.

Корпус из алюминиевого сплава А-22 с оксидированием (серый цвет), размер 32, габариты 40×40×42 мм, монтаж на панель пайкой, резьбовое соединение (M36×1,5).

Условия эксплуатации

Работает в диапазоне температур от -60 до +60 °C, климатическое исполнение УХЛ, выдерживает вибрацию 1–5000 Гц (30 g), удары до 500 g, влажность до 98% при +25 °C и давление от 1,33×10⁻⁴ до 50,6×10⁴ Па.

Ресурс — 500 сочленений-расчленений, наработка не менее 1000 часов, сопротивление изоляции 5000 МОм.

Применение и аналоги

Вилка блочная с одношпоночной поляризацией сочетается с кабельными розетками типа 2РТТ или 2РТ-А, контакты из латуни с серебряным покрытием, извлекаемые.

Аналогичные серии: 2РТ, 2РТ-А, P, WS, WY, PRB. Соответствует НКЦС.434410.111 ТУ.
