Назначение и область применения

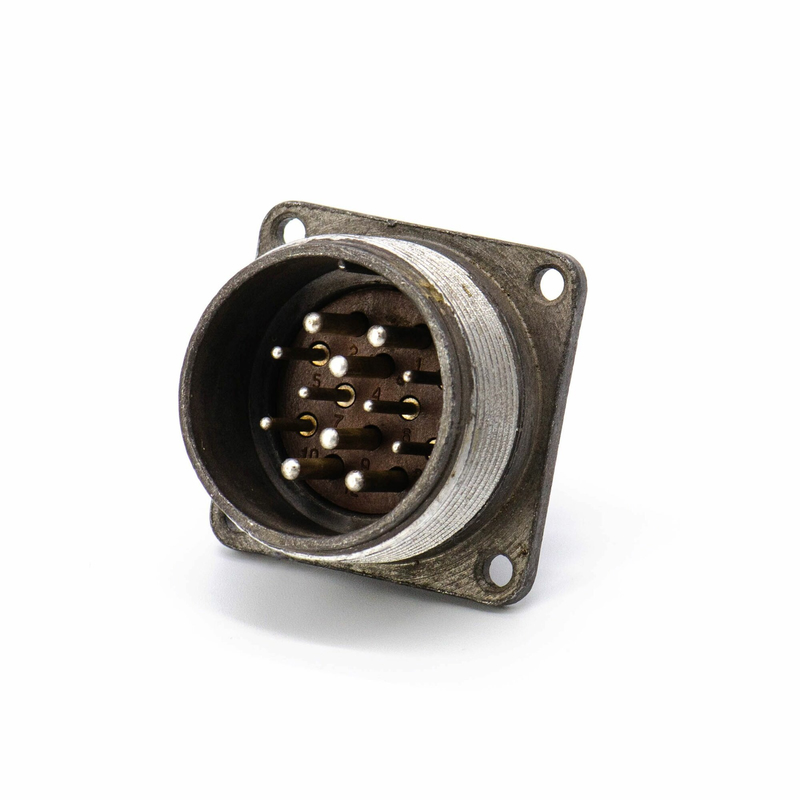

ШР32П12ЭШ1 представляет собой цилиндрический низкочастотный разъем, выполненный в виде вилки блочной (приборной) конструкции. Изделие относится к серии ШР и предназначено для соединения электрических цепей постоянного и переменного тока в промышленной и электротехнической аппаратуре. Разъем рассчитан на работу с частотой тока до 3 кГц и амплитудой напряжения до 850 В.

Основная область применения охватывает приборы и устройства с жесткими требованиями к устойчивости против вибрации и к температурному режиму. Конструкция рассчитана на совместное использование с кабельными розетками типов 2РТТ, 2РТ-А и аналогичными сериями, что позволяет формировать надежные витые кабельные соединения для стационарного и подвижного монтажа.

Конструкция и исполнение

Условный размер корпуса — 32, тип исполнения «П» означает приборное (блочное) исполнение, рассчитанное на монтаж в панели или на корпусе прибора. Механическое сочленение резьбовое, с накидной гайкой с резьбой M36×1,5 мм. Корпус выполнен из алюминиевого сплава с оксидным покрытием, что обеспечивает защиту от коррозии и механических повреждений. Изолятор изготовлен из бакелита, окрашенного в черный цвет.

Блочная конструкция вилки предусматривает крепление на панели прибора с помощью фланца. Такое решение обеспечивает надежную фиксацию разъема при эксплуатации в условиях вибрационных и ударных нагрузок, а также упрощает подключение внутреннего монтажа аппаратуры.

Контакты и электрические параметры

Разъем оснащен комбинированной контактной системой из 12 контактов:

• 6 штыревых контактов диаметром 1,5 мм;
• 6 штыревых контактов диаметром 2,5 мм.

Максимальный рабочий ток на контакт составляет от 10 до 20 А для контактов диаметром 1,5 мм и от 25 до 35 А для контактов диаметром 2,5 мм. Максимальное рабочее напряжение — порядка 850 В. Сопротивление контактов не превышает 1–2,5 мОм, сопротивление изоляции находится на уровне десятков гигаом, что обеспечивает стабильность электрических параметров при длительной эксплуатации.

Контакты рассчитаны на пайку проводников. При монтаже необходимо учитывать требуемое сечение подключаемых проводников под соответствующий диаметр контактного штыря для обеспечения надежного электрического соединения и минимального переходного сопротивления.

Условия эксплуатации и механические показатели

Изделие предназначено для работы в широком диапазоне температур от −60 °C до +60 °C. Климатическое исполнение УХЛ допускает эксплуатацию при относительной влажности воздуха до 98 процентов при температуре +25 °C. Такие параметры позволяют применять разъем в различных климатических зонах, включая районы с холодным и умеренно холодным климатом.

Соединитель рассчитан на воздействие синусоидальной вибрации, акустических шумов и многократных механических ударов. Ресурс изделия составляет порядка 500 циклов сочленения и расчленения, минимальная наработка — около 1000 часов. Эти показатели подтверждают пригодность разъема для использования в аппаратуре, эксплуатируемой в условиях повышенных механических нагрузок.

Совместимость и монтаж

ШР32П12ЭШ1 применяется совместно с ответными кабельными розетками серий 2РТТ и 2РТ-А соответствующего типоразмера. Резьбовое сочленение обеспечивает плотное и виброустойчивое соединение, предотвращающее самопроизвольное расчленение при вибрациях и ударах. При монтаже на панель вилка закрепляется с помощью фланца, что создает жесткую связь с корпусом прибора.

Пайка контактов осуществляется с соблюдением требований к допустимой температуре и времени воздействия, чтобы исключить повреждение изолятора и деформацию контактных элементов. Рекомендуется использовать флюсы, не вызывающие коррозии алюминиевого корпуса и контактных покрытий.

Комплектация и маркировка

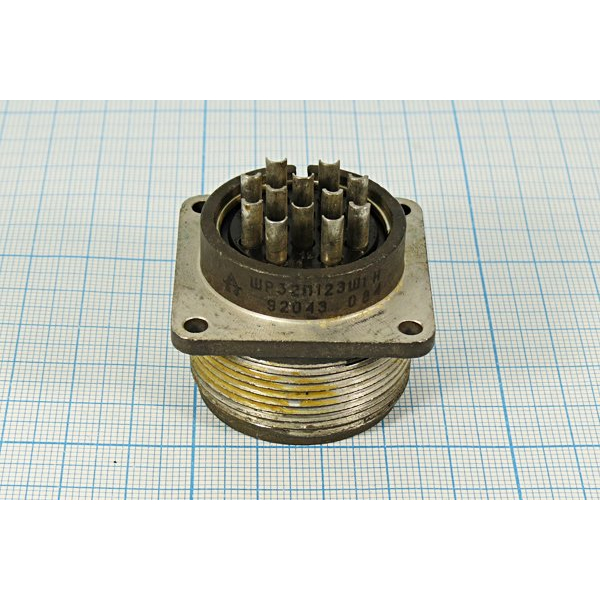

Изделие поставляется как самостоятельная единица — вилка блочная ШР32П12ЭШ1 (Н). Артикул для заказа — 80483. Маркировка наносится на корпус и содержит условное обозначение серии, типоразмера и исполнения, что позволяет однозначно идентифицировать изделие при подборе ответных частей и запасных элементов.
