ШР32П12ЭШ1 представляет собой блочную вилку серии ШР — цилиндрических низкочастотных разъёмов советского производства. Это приборный соединитель с 12 штыревыми контактами (6 шт. диаметром 1,5 мм и 6 шт. диаметром 2,5 мм), предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Основные характеристики

• Конструкция : Условный размер корпуса 32, блочный (приборный) тип с фланцевым креплением на панель, резьбовое соединение (шаг резьбы M36х1,5), одношпоночная поляризация, без уплотнительной втулки и патрубка, негерметичный.

• Контакты : Латунь с серебряным покрытием (Ag), извлекаемые, круглой формы; монтаж — пайка.

• Электрические параметры : Рабочее напряжение до 850 В, ток до 10 А на контакты Ø1,5 мм и до 25 А на Ø2,5 мм; сопротивление контакта не более 2,5 мОм (Ø1,5) и 1 мОм (Ø2,5); сопротивление изоляции 5000 МОм.

• Габариты : 40×40×42 мм, масса 52 г, расстояние между монтажными отверстиями 32 мм, диаметр отверстия 3,5 мм.

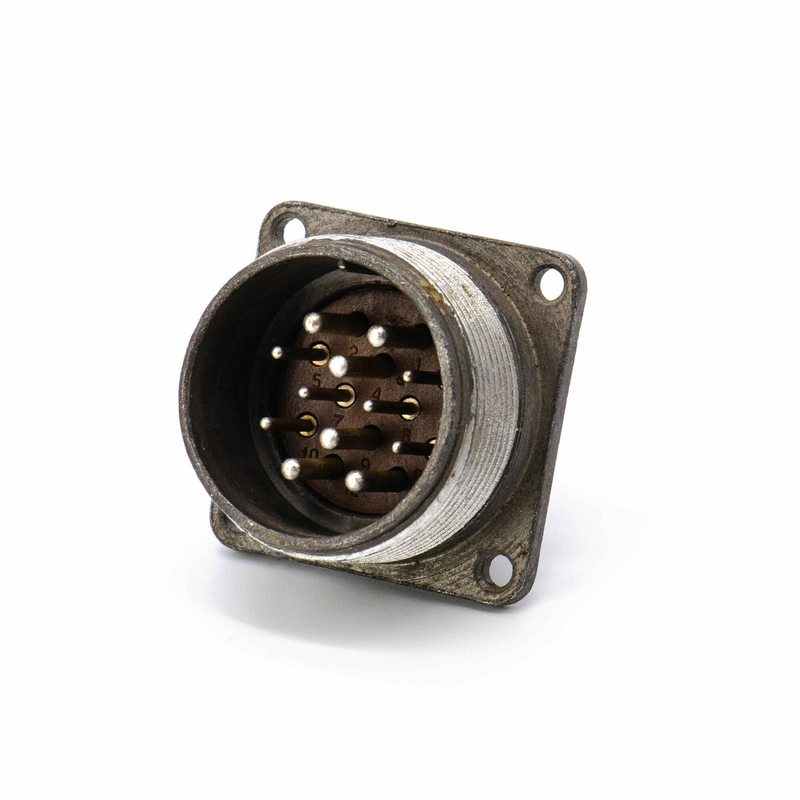

На изображении показана вилка ШР32П12ЭШ1 с видимыми штыревыми контактами и квадратным фланцем для панельного монтажа.

Условия эксплуатации

Соединитель выдерживает вибрацию 1–5000 Гц (30 g), акустические шумы до 170 дБ, удары до 500 g, температуру от -60 до +60 °C, влажность 98% при +25 °C и давление от 1,33×10⁻⁴ до 50,6×10⁴ Па (климатическое исполнение УХЛ). Ресурс — 500 соединений-расъединений, наработка 1000 ч.

Применение и совместимость

Используется в промышленных и приборных системах для надёжного соединения; взаимосочленяется с кабельными розетками 2РТТ, 2РТ-А. Корпус из алюминиевого сплава А-22 с оксидированием (серый цвет), изолятор — чёрный бакелит.
