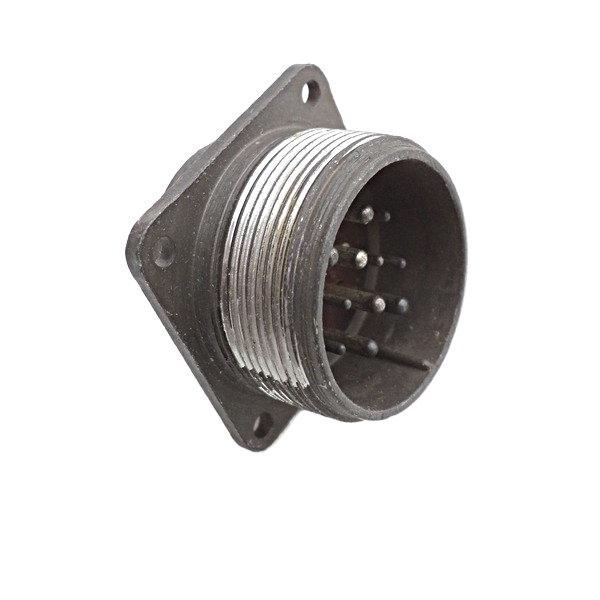

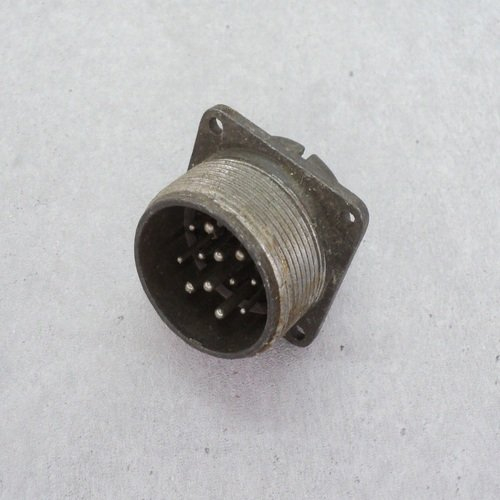

Разъем ШР32П12ЭШ1 представляет собой приборную вилку, предназначенную для соединения и разъединения электрических цепей. Он относится к серии ШР и имеет следующие ключевые характеристики:

Основные характеристики

• Тип соединителя : ШР (штепсельный разъем негерметичный)
• Количество контактов : 12
• Рабочее напряжение : до 850 В
• Максимальная токовая нагрузка :
  • На одиночный контакт: до 20 А (для контактов диаметром 1,5 мм) и до 35 А (для контактов диаметром 2,5 мм)
  • Общая токовая нагрузка на соединитель: до 210 А
• Диаметр контактов : 1,5 мм и 2,5 мм
• Сопротивление контакта : не более 0,0025 Ом для 1,5 мм и 0,001 Ом для 2,5 мм
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях

Конструктивные особенности

Разъем ШР32П12ЭШ1 выполнен без патрубка и имеет прямой вывод под экранированный кабель. Он используется в различных областях электроники и радиоаппаратуры, обеспечивая надежное соединение проводов и кабелей.

Размеры и монтаж

• Габаритные размеры :
  • Условный размер корпуса: 32 мм
  • Проходной диаметр: 36 мм
• Метод монтажа : пайка

Условия эксплуатации

Разъем предназначен для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Он может использоваться в условиях повышенных механических нагрузок, включая вибрацию и удары.

Расшифровка обозначений

• ШР - тип разъема
• 32 - условный размер корпуса
• П - конструктивное исполнение (без патрубка)
• 12 - количество контактов
• Э - условное обозначение (для экранированного кабеля)
• Ш - вид соединителя вилка
• 1 - обозначение сочетания контактов

Разъем ШР32П12ЭШ1 является надежным выбором для подключения оборудования в различных электрических системах благодаря своим высоким характеристикам и прочной конструкции.
