Назначение и область применения

ШР32П12ЭШ1 — это кабельная розетка производства завода «Элекон», относящаяся к серии цилиндрических низкочастотных соединителей ШР. Она предназначена для надежного соединения в электрических цепях переменного и постоянного тока напряжением до 850 В. Розетка применяется в промышленных системах, включая советскую и российскую технику, для коммутации экранированных кабелей. Ответной частью для данного соединителя служит приборная вилка ШР32П12ЭШ1.

Технические характеристики

Розетка имеет 12 контактов: 6 контактов диаметром 1,5 мм с рабочим током до 10 А и максимальным 20 А, а также 6 контактов диаметром 2,5 мм с рабочим током до 25 А и максимальным 35 А. Общая токовая нагрузка составляет до 210 А. Сопротивление контактов не превышает 2,5 мОм для контактов диаметром 1,5 мм и 1 мОм для контактов диаметром 2,5 мм. Сопротивление изоляции — не менее 5000 МОм.

Соединитель работает в диапазоне температур от минус 60 градусов Цельсия до плюс 60 градусов Цельсия с учетом перегрева до плюс 110 градусов Цельсия, при пониженном давлении до 1,3 на 10 в минус четвертой степени Паскаля и влажности до 98 процентов.

Конструкция и материалы

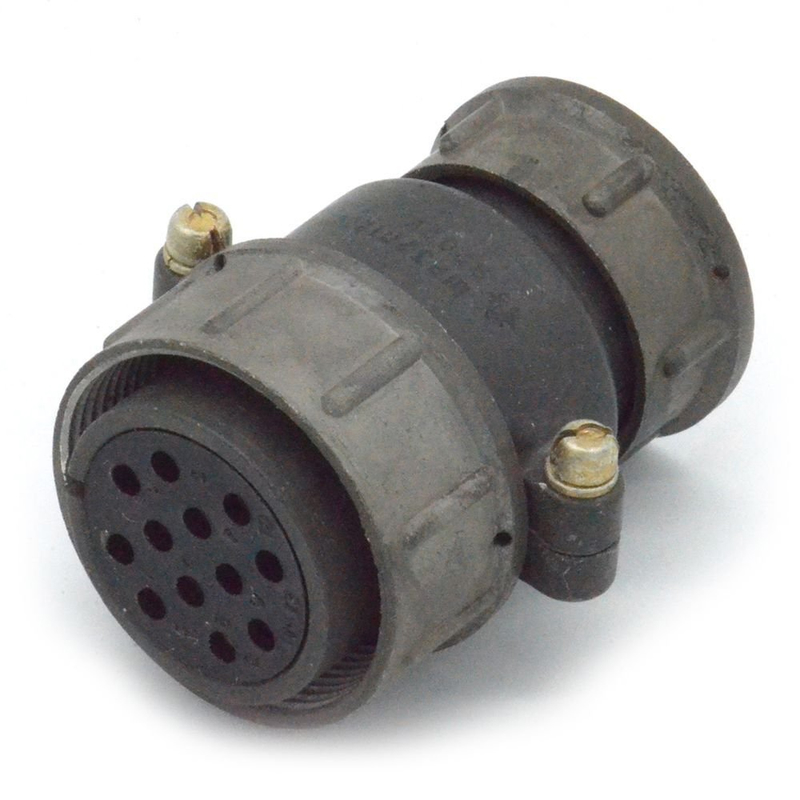

На изображении показана типичная розетка ШР32П12ЭШ1 с прямым патрубком для экранированного кабеля и проходным диаметром 36 мм. Условное обозначение расшифровывается так: ШР — тип соединителя, 32 — размер корпуса, П — прямой патрубок, 12 — число контактов, Э — гайка для экранированного кабеля, Ш — розетка, 1 — комбинация контактов. Материал корпуса — алюминиевый сплав, вставка — карболит, контакты имеют серебряное или никелевое покрытие. Метод сочленения — резьбовой, соединитель негерметичный, климатическое исполнение УХЛ. Масса составляет около 95–130 г.

Надежность и условия эксплуатации

Соединитель выдерживает 500 циклов сочленений-расчленений и обеспечивает наработку 1000 часов. Устойчив к вибрации в диапазоне от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате и к линейному ускорению 2000 метров на секунду в квадрате. Срок сохраняемости — 15 лет. Год выпуска согласно данным каталога — 2019.

• Число контактов: 12 (6 по 1,5 мм и 6 по 2,5 мм)
• Номинальное напряжение: до 850 В
• Общая токовая нагрузка: до 210 А
• Диапазон рабочих температур: от минус 60 до плюс 60 градусов Цельсия
• Сопротивление изоляции: не менее 5000 МОм
• Проходной диаметр патрубка: 36 мм
• Климатическое исполнение: УХЛ
• Масса: около 95–130 г
