Назначение разъёма ШР32П12ЭШ1

ШР32П12ЭШ1 — это двенадцатиконтактная кабельная розетка из серии цилиндрических низкочастотных разъёмов ШР. Изделие предназначено для надёжного соединения электрических цепей постоянного и переменного тока. Основная задача розетки — обеспечивать многоразовый и стабильный контакт между кабелем и прибором, блоком или другой частью соединительной арматуры.

Розетка применяется в электрических цепях, в том числе в устройствах с рабочей частотой до 3 МГц. Такой диапазон типичен для промышленной и эксплуатационной аппаратуры, где требуется передача сигнала и питающего напряжения по одному компактному соединению. Разъём относится к категории кабельных розеток, то есть рассчитан на подключение со стороны кабеля.

Конструкция и особенности

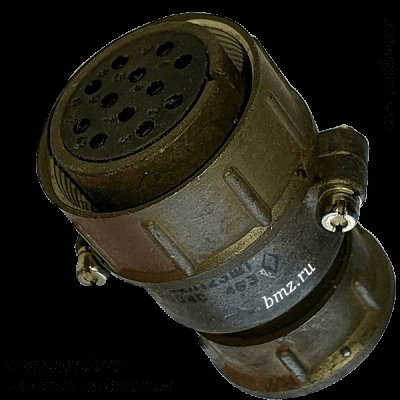

Разъём выполнен в виде цилиндрической кабельной розетки с прямым патрубком, предназначенным для экранированного кабеля. Корпус изготавливается из алюминиевого сплава с оксидным покрытием, что придаёт изделию механическую прочность и стойкость к внешним воздействиям. Изолятор выполняется из бакелита чёрного цвета.

Контакты розетки — круглые, извлекаемые, в виде гнёзд. Их диаметры различаются, что позволяет разводить цепи с разными токовыми нагрузками в пределах одного соединителя:

• шесть контактов диаметром 1,5 мм;
• шесть контактов диаметром 2,5 мм.

Такое сочетание контактов делает разъём удобным для аппаратуры, где одновременно присутствуют сигнальные и более нагруженные силовые цепи. Извлекаемость контактов упрощает обслуживание и замену отдельных элементов соединения.

Основные электрические параметры

Рабочее напряжение сигнала в цепях с разъёмом ШР32П12ЭШ1 может достигать до 850 В. Это позволяет использовать розетку в сетях с повышенным напряжением. Максимальный рабочий ток на контакт составляет примерно от 10 до 25 А в зависимости от диаметра контакта — 1,5 мм или 2,5 мм. При этом сопротивление контактов остаётся низким, порядка единиц миллиом, что снижает потери и нагрев в местах соединения.

Высокое сопротивление изоляции, составляющее не менее 5000 МОм, обеспечивает надёжность и безопасность соединения. Совокупность этих параметров позволяет применять розетку как в слаботочных сигнальных цепях, так и в цепях с заметной токовой нагрузкой.

Эксплуатационные условия и приёмка

Розетка рассчитана на работу в широком диапазоне температур — приблизительно от минус 60 до плюс 60 градусов Цельсия. Это делает её пригодной для применения в сложных климатических условиях, включая эксплуатацию на открытом воздухе и в неотапливаемых помещениях.

Разъём выдерживает значительные механические воздействия: удары и вибрации. Это подтверждает его пригодность для промышленной и эксплуатационной аппаратуры, работающей в условиях постоянных нагрузок. Изделие имеет приёмку «5», а год выпуска относится к периоду 82–84. Указанные сведения подтверждают принадлежность розетки к проверенной продукции, выпускавшейся по установленным требованиям.

Артикул товара — 41266, категория — ШР32. Производитель в предоставленных данных не указан. Розетка ШР32П12ЭШ1 применяется как часть соединительной арматуры в промышленной аппаратуре, где важны надёжный многоразовый контакт, стойкость к вибрации, ударам и широкому диапазону температур.
