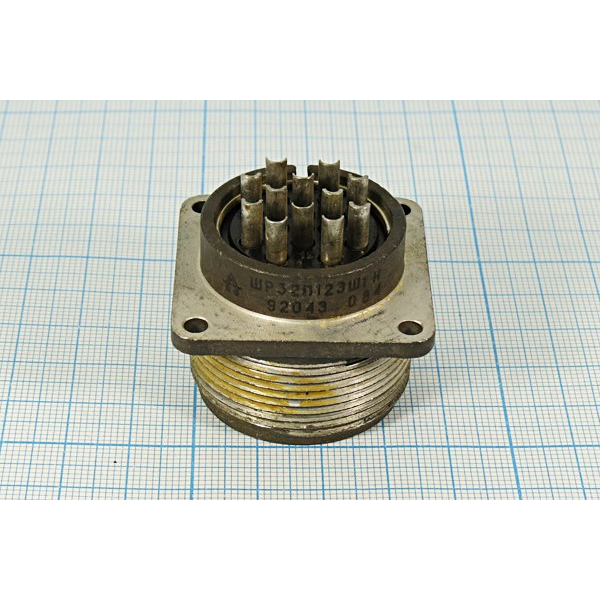

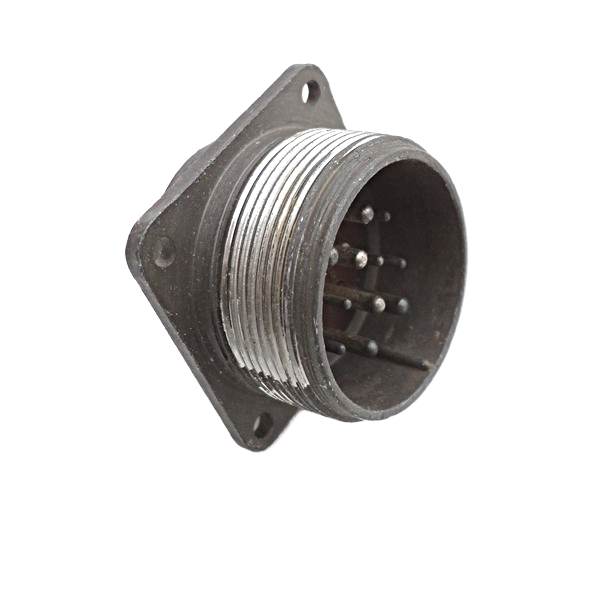

ШР32П12ЭШ1 — это вилка, предназначенная для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В.

Общие сведения :

• Используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре.

• Состоит из двух частей: вилки и розетки, которые могут быть как приборными (блочными), так и кабельными.

• Сочленение резьбовое, поляризация корпусов одношпоночная.

• Предназначен для монтажа с экранированными или неэкранированными кабелями (проводами).

Расшифровка обозначения ШР32П12ЭШ1 :

• ШР — тип соединителя.

• 32 — условный размер корпуса.

• П — конструктивное исполнение приборной части (без патрубка).

• 12 — количество контактов.

• Э — вид гайки патрубка для экранированного кабеля.

• Ш — вид контактов вилка.

• 1 — обозначение сочетания контактов.

Технические характеристики :

• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.

• Максимальная токовая нагрузка: 210 А.

• Количество сочленений-расчленений: 500.

• Минимальная наработка: 1000 часов.

• Срок сохраняемости: 15 лет.

• Диапазон частот синусоидальной вибрации: от 1 до 5000 Гц.

• Ускорение при синусоидальной вибрации: 300 м/с? (30 g).

• Ускорение при одиночном механическом ударе: 5000 м/с? (500 g).

• Ускорение при многократном механическом ударе: 350 м/с? (35 g).

• Повышенная рабочая температура среды: 60 °C.

• Пониженная рабочая температура среды: -60 °C.

• Атмосферное пониженное давление: 1,3·10?? Па (10?? мм рт. ст.).

Параметры контактов :

• Общее количество контактов: 12.

• 6 контактов диаметром 1,5 мм с максимальной токовой нагрузкой 20 А на контакт.

• 6 контактов диаметром 2,5 мм с максимальной токовой нагрузкой 35 А на контакт.

• Рабочее напряжение: до 850 В.
