Назначение и область применения

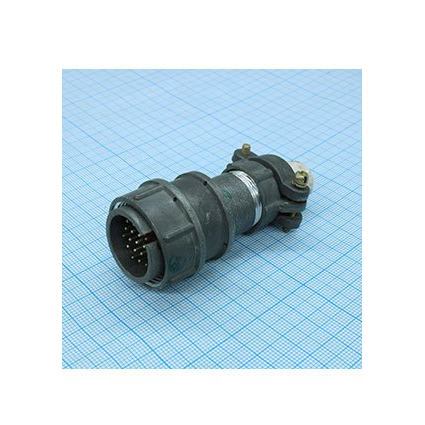

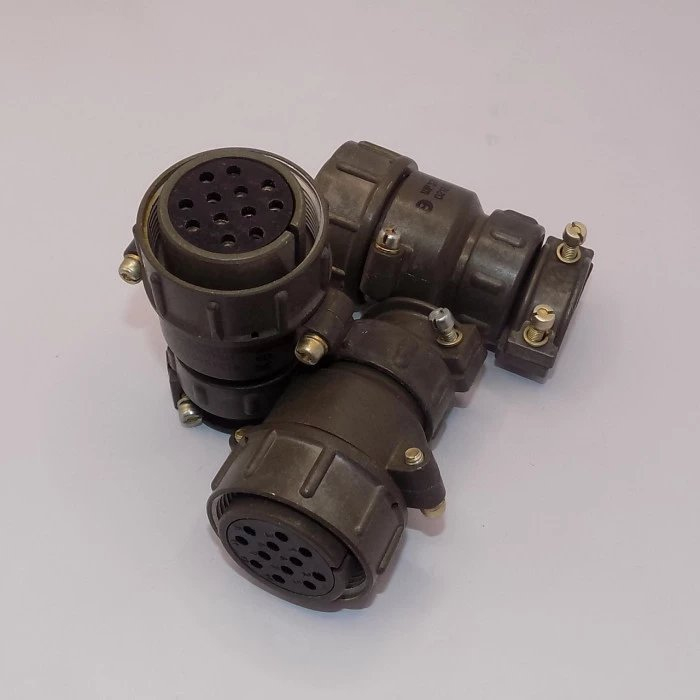

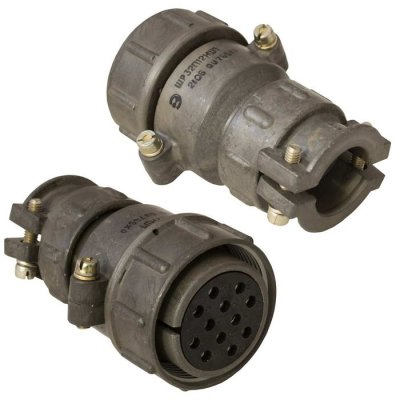

Соединитель ШР32П12ЭНШ1 представляет собой розетку, входящую в серию ШР. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Конструкция допускает применение соединителя как в приборном (блочном), так и в кабельном исполнении.

Розетки данной серии широко используются для подключения и отключения электрических цепей в различных устройствах электроаппаратуры. Они подходят для слаботочных систем, измерительного оборудования, промышленной электроники и других специализированных применений, где требуется надёжное разъёмное соединение с фиксацией от самопроизвольного расцепления.

Технические особенности

Соединитель ШР32П12ЭНШ1 имеет условный размер корпуса 32 и оснащён двенадцатью контактами. Тип соединителя — негерметичный, климатическое исполнение — УХЛ. Резьбовое сочленение и одношпоночная поляризация корпуса исключают неправильную стыковку и обеспечивают стабильный электрический контакт при эксплуатации.

Маркировка изделия содержит следующие конструктивные признаки:

• Э — гайка патрубка для экранированного кабеля;
• Н — вариант исполнения, отличающий данную модель от ШР32П12НШ1;
• Ш1 — модификация в рамках серии ШР.

Контакты соединителя покрыты серебром или никелем, что обеспечивает низкое переходное сопротивление и защиту от окисления. Приборная часть может быть выполнена без патрубка, с прямым или угловым патрубком; кабельная часть также допускает прямой или угловой патрубок.

Условия эксплуатации и надёжность

Изделие рассчитано на работу при повышенной температуре среды до плюс 60 градусов Цельсия и пониженной температуре до минус 60 градусов Цельсия. Соединитель выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц, что подтверждает его пригодность для установки в оборудование, подверженное механическим воздействиям.

Благодаря сочетанию широкого температурного диапазона, устойчивости к вибрации и надёжной фиксации резьбовым сочленением, розетка ШР32П12ЭНШ1 является проверенным компонентом для сборки ответственных электрических соединений. Конструкция с гайкой под экранированный кабель дополнительно учитывает требования электромагнитной совместимости, что расширяет сферу её применения в аппаратуре с чувствительными сигнальными цепями.

Преимущества исполнения

Данная розетка обеспечивает уверенную коммутацию цепей при многократных циклах сочленения и расчленения. Одношпоночная поляризация исключает ошибки подключения, а серебряное или никелевое покрытие контактов способствует стабильности параметров соединения на протяжении срока службы. Возможность выбора прямого или углового патрубка позволяет адаптировать соединитель к компоновке конкретного устройства без изменения электрической схемы.

Исполнение для экранированного кабеля обеспечивает корректное подключение экранирующей оплётки, что важно для снижения наводок и сохранения целостности сигнала в низковольтных и высокочастотных цепях. Модель подходит для замены аналогов в ранее выпущенной аппаратуре, где применялись соединители серии ШР с корпусом размера 32 и двенадцатью контактами.
