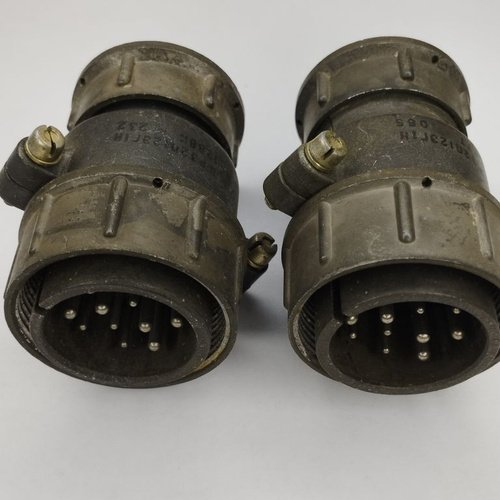

ШР32П12ЭГ3 представляет собой кабельную вилку серии низкочастотных цилиндрических соединителей ШР с прямым патрубком для экранированного кабеля. Она предназначена для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Применение

Используется в радиоэлектронной и радиотехнической аппаратуре для соединения и разъединения электрических цепей, проводов, кабелей, узлов и блоков. Подходит для внутреннего и наружного применения в климатическом исполнении УХЛ (при защите от пыли и воды).

Характеристики

Имеет 12 контактов диаметром 1,5 мм с серебряным покрытием и сопротивлением не более 2,5 мОм. Рабочая температура — от -60 до +60 °C, с учетом перегрева контактов до +110 °C; выдерживает пониженное давление 1,3·10^{-4} Па.

• Синусоидальная вибрация: 1–5000 Гц, ускорение 300 м/с?. ?

• Механический удар: одиночный — 5000 м/с?, многократный — 350 м/с?. ?

• Наработка минимум 1000 часов, сочленений-расчленений — 500.
