Назначение и область применения

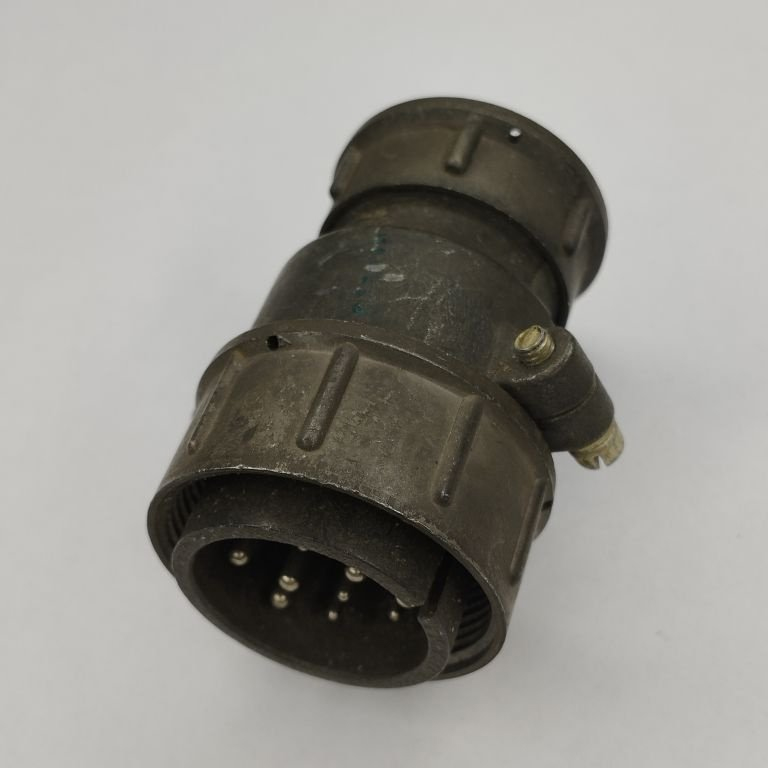

ШР32П12ЭГ3 ВИЛКИ представляют собой низкочастотный цилиндрический кабельный соединитель-вилку серии ШР, предназначенный для коммутации электрических цепей постоянного и переменного тока. Устройство рассчитано на работу в диапазоне частот до приблизительно 3 МГц при напряжении до 850 В по амплитудному значению. Соединитель применяется для разъёмного подключения экранированных кабелей в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем связи, где требуется надёжное экранирование и стабильность контакта при значительных механических и климатических воздействиях.

Благодаря конструктивному исполнению с прямым патрубком и гайкой под экранированный кабель, вилка обеспечивает корректное подключение оплётки экрана к корпусу разъёма. Это способствует снижению уровня электромагнитных помех и повышению помехозащищённости тракта в целом. Изделие ориентировано на использование как внутри помещений, так и вне их при условии защиты от прямого попадания пыли и воды, что соответствует климатическому исполнению УХЛ.

Конструктивные особенности и технические характеристики

Обозначение ШР32П12ЭГ3 раскрывает ключевые параметры соединителя. Серия ШР указывает на тип низкочастотного цилиндрического соединителя. Цифра 32 соответствует условному размеру корпуса, то есть номинальному внешнему диаметру разъёма. Буква П обозначает конструктив с прямым патрубком на кабельной части, цифра 12 — количество контактов. Буква Э свидетельствует о наличии гайки патрубка для экранированного кабеля, буква Г — исполнение вилки как кабельной части, а цифра 3 определяет вариант сочетания контактов по схеме расположения и диаметрам.

Электрические параметры изделия включают следующие подтверждённые значения:

• рабочий ток на контакт при диаметре контакта 1,5 мм — до 10 А;
• максимальное рабочее напряжение постоянного тока — не более 850 В;
• сопротивление электрического контакта — не более 2,5 мОм на один контакт;
• сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм;
• количество циклов сочленения и расчленения — до 500;
• минимальная наработка — 1000 часов.

Соединитель сохраняет работоспособность при воздействии вибрационных нагрузок в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров в секунду за секунду. Ударная стойкость подтверждена для одиночного удара с ускорением до 5000 метров в секунду за секунду и многократных ударов до 350 метров в секунду за секунду. Температурный диапазон окружающего воздуха составляет от минус 60 до плюс 60 градусов Цельсия, при этом с учётом перегрева контактов допускается кратковременная выдержка до плюс 110 градусов Цельсия.

Монтаж и совместимость

Контакты соединителя выполнены диаметром 1,5 мм и рассчитаны на монтаж методом пайки. Допускаемое сечение подключаемых проводников составляет до приблизительно 1,93 квадратного миллиметра. Это позволяет использовать вилку с широким спектром кабельной продукции, применяемой в низкочастотных трактах. Прямой патрубок кабельной части упрощает ввод кабеля и фиксацию экранирующей оплётки, обеспечивая механическую прочность соединения и стабильность электрических характеристик.

Конструкция предусматривает совместимость с ответными частями серии ШР32 соответствующего исполнения. Соединитель рассчитан на многократное использование в условиях, где требуется периодическое размыкание цепи без потери качества контакта. Применение качественных материалов контактной группы и корпуса обеспечивает работоспособность в течение заявленного ресурса при соблюдении условий эксплуатации.
