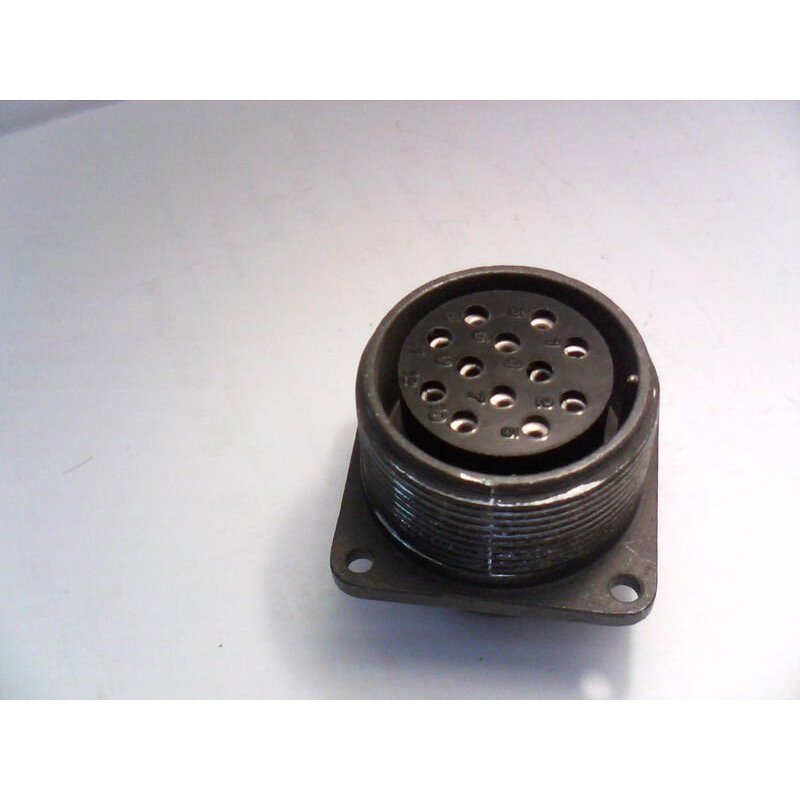

ШР32П12ЭГ3 — это приборная розетка цилиндрического низкочастотного соединителя серии ШР нормальных габаритов. Она предназначена для внутреннего и наружного применения (с защитой от пыли и влаги) в радиоэлектронной и радиотехнической аппаратуре в климатическом исполнении УХЛ. ?

Применение

Используется как соединитель общего назначения для соединения и разъединения электрических цепей, узлов и блоков в электро- и радиоаппаратуре. Подходит для работы в цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Характеристики

• Количество контактов: 12 (6 шт. диаметром 1,5 мм и 6 шт. диаметром 2,5 мм). ?

• Рабочий ток на контакт: до 10 А (для 1,5 мм) и до 25 А (для 2,5 мм). ?

• Сечение подсоединяемого провода: не более 1,93 мм? (для 1,5 мм) и 3 мм? (для 2,5 мм).

• Количество сочленений-расчленений: 500.

• Минимальная наработка: 1000 часов.

• Срок сохраняемости: не менее 15 лет.

• Температура окружающей среды: от -60°C до +60°C (с учетом перегрева контактов до +110°C). ?

• Вибрация: синусоидальная 1–5000 Гц, ускорение 300 м/с?; удар одиночный 5000 м/с?, многократный 350 м/с?; линейное ускорение 2000 м/с?.
