Назначение и область применения

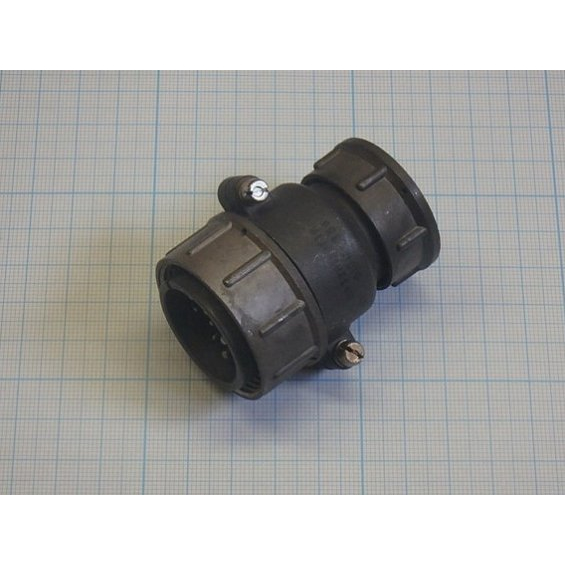

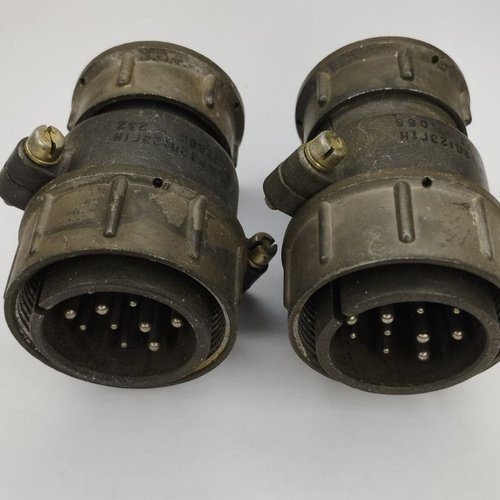

Кабельная вилка ШР32П12ЭГ1Н представляет собой цилиндрический электрический соединитель, предназначенный для коммутации цепей постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на рабочее напряжение до 850 В и обеспечивает надёжное разъёмное соединение экранированных и неэкранированных кабелей. Конструкция предусматривает резьбовую фиксацию ответной части и одношпоночную поляризацию корпусов, что полностью исключает вероятность неправильного сочленения.

Разъём применяется в промышленном оборудовании, энергетических установках, измерительных комплексах и системах автоматизации, где требуется стабильная передача электрической энергии и сигналов в условиях повышенных механических и климатических нагрузок. Благодаря климатическому исполнению УХЛ вилка может эксплуатироваться как внутри помещений, так и на открытом воздухе при обеспечении защиты от прямого воздействия осадков и агрессивных сред.

Технические особенности

Соединитель имеет двенадцать контактов, разделённых на две группы по диаметру. Шесть контактов диаметром 1,5 мм рассчитаны на ток до 20 А каждый, остальные шесть контактов диаметром 2,5 мм выдерживают нагрузку до 35 А каждый. Суммарная максимальная токовая нагрузка изделия достигает 210 А, что позволяет использовать его в силовых цепях средней мощности.

Электрические параметры контактных пар подтверждены следующими значениями:

• переходное сопротивление контактов диаметром 1,5 мм — не более 2,5 мОм;
• переходное сопротивление контактов диаметром 2,5 мм — не более 1 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• рабочий диапазон температур — от минус 60 до плюс 60 градусов Цельсия.

Контактные элементы могут иметь покрытие из серебра или никеля в зависимости от конкретной модификации, что обеспечивает низкое переходное сопротивление и устойчивость к коррозии.

Конструкция и совместимость

Вилка ШР32П12ЭГ1Н выполнена в цилиндрическом корпусе с резьбовым соединением. Одношпоночная поляризация корпусов гарантирует однозначное положение при стыковке с розеткой, исключая повреждение контактов и неправильное подключение цепей. Изделие совместимо с ответными розетками серии ШР32, что упрощает интеграцию в уже существующие электрические схемы и позволяет проводить замену отдельных элементов без полной перекомпоновки оборудования.

Климатическое исполнение УХЛ означает пригодность изделия для работы в районах с умеренным и холодным климатом, в том числе при повышенной влажности и запылённости окружающей среды. Соединитель сохраняет рабочие характеристики в широком диапазоне температур, что особенно важно для энергетических объектов, расположенных вне отапливаемых помещений.

Ключевые параметры изделия

• Тип соединителя — ШР (цилиндрический);
• количество контактов — 12;
• максимальное напряжение — 850 В;
• частотный диапазон — до 3 МГц;
• климатическое исполнение — УХЛ;
• вид соединения — резьбовое с одношпоночной поляризацией.

Изделие предназначено для профессионального применения в составе электротехнических и электронных систем, где важны стабильность контакта, механическая прочность и устойчивость к внешним воздействиям.
