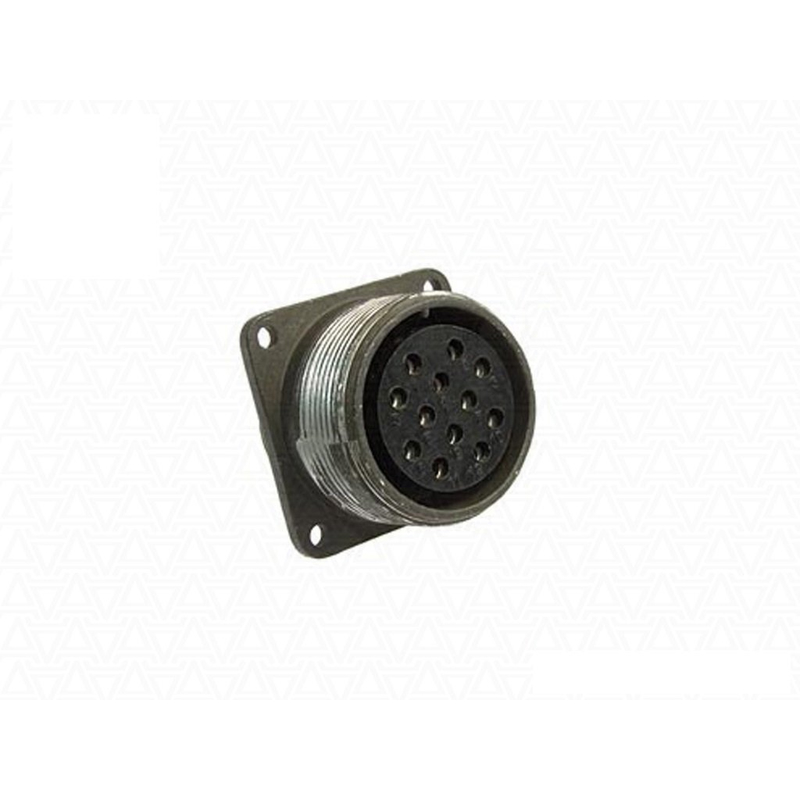

Назначение и область применения блочной розетки ШР32П12ЭГ1Н

ШР32П12ЭГ1Н представляет собой кабельную вилку блочного типа, предназначенную для работы в электрических цепях как постоянного, так и переменного тока. Изделие относится к группе цилиндрических низковольтных разъемов серии ШР и используется в промышленности, электронике и электротехнических системах, где требуется создание надежного разъемного соединения с широким температурным диапазоном эксплуатации.

Разъем применяется для подключения кабелей в стационарных установках, распределительных устройствах, испытательных стендах и мобильном оборудовании. Конструкция с прямым патрубком для экранированного кабеля обеспечивает удобный монтаж и фиксацию проводников, а также защиту места ввода от механических воздействий.

Подтвержденные технические особенности

Блочная розетка ШР32П12ЭГ1Н имеет условный размер корпуса 32 и двенадцать контактов, из которых шесть контактов выполнены диаметром 1,5 мм, а шесть контактов — диаметром 2,5 мм. Покрытие контактов — никель, что обеспечивает стабильное переходное сопротивление и устойчивость к коррозии.

Электрические параметры

• Номинальное напряжение: до 850 В
• Рабочий ток для контактов диаметром 1,5 мм: 20 А
• Рабочий ток для контактов диаметром 2,5 мм: 35 А
• Сопротивление контактов диаметром 1,5 мм: не более 2,5 мОм
• Сопротивление контактов диаметром 2,5 мм: не более 1 мОм

Конструкция и материалы

• Корпус: алюминиевый сплав
• Изолятор: карболит
• Тип соединителя: ШР (система разъемов)
• Конструктивное исполнение: с прямым патрубком для экранированного кабеля (обозначение «Э»)
• Герметичность: отсутствует

Условия эксплуатации

• Температурный диапазон: от минус 60 до плюс 60 градусов Цельсия
• Климатическое исполнение: УХЛ (для эксплуатации в умеренном климате)
• Срок службы: до 500 циклов подключения и отключения

Особенности монтажа и эксплуатации

Блочная конструкция розетки ШР32П12ЭГ1Н ориентирована на установку в составе электротехнических шкафов, панелей и корпусов оборудования. Прямой патрубок для экранированного кабеля упрощает ввод проводников и позволяет аккуратно организовать кабельную разводку внутри устройства.

Поскольку изделие не является герметичным, при его использовании в условиях повышенной влажности или запыленности необходимо предусматривать дополнительные меры защиты — установку в закрытые корпуса, применение уплотнителей или размещение в помещениях с контролируемыми параметрами среды. Корпус из алюминиевого сплава обеспечивает хорошую механическую прочность и устойчивость к внешним воздействиям, а карболитовый изолятор сохраняет диэлектрические свойства в заявленном диапазоне температур.

Никелевое покрытие контактов снижает вероятность окисления и способствует сохранению низкого переходного сопротивления на протяжении всего срока службы. Это особенно важно при эксплуатации разъема в цепях с токами до 35 А, где стабильность контактного соединения напрямую влияет на безопасность и надежность работы оборудования.
