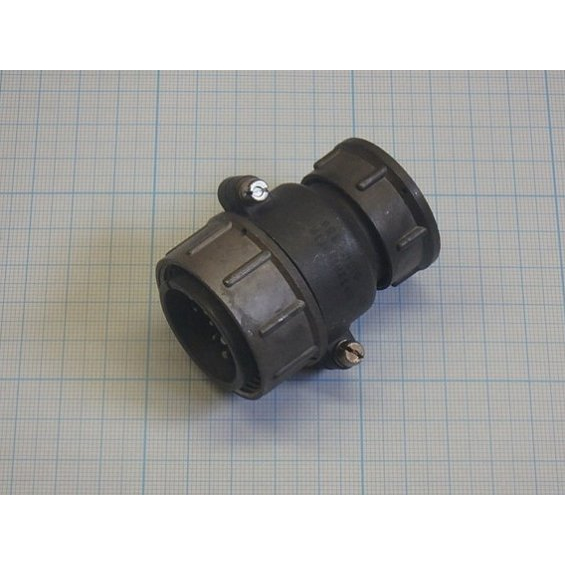

ШР32П12ЭГ1Н: особенности и применение промышленного разъёма

Разъём ШР32П12ЭГ1Н применяется в электротехническом и промышленном оборудовании, где требуется надёжное многоконтактное соединение кабельных линий, приборных модулей и элементов автоматики. Исполнение серии ШР рассчитано на эксплуатацию в условиях вибрации, частых подключений и повышенных требований к механической прочности соединителя.

Маркировка ШР32П12ЭГ1Н указывает на принадлежность изделия к цилиндрическим электрическим разъёмам с резьбовым сочленением. Такая конструкция обеспечивает устойчивую фиксацию вилки и розетки, снижает риск самопроизвольного разъединения и помогает сохранять стабильность электрического контакта при механических воздействиях.

Конструктивные особенности ШР32П12ЭГ1Н

Разъёмы типа ШР традиционно используются для организации разъёмных соединений в системах управления, измерительной технике, промышленной автоматике, транспортном оборудовании и специальных электротехнических устройствах. Основные особенности ШР32П12ЭГ1Н:

• цилиндрический металлический корпус;

• резьбовой механизм соединения частей разъёма;

• многоконтактная контактная вставка;

• поляризация, исключающая неправильное сопряжение;

• механическая защита контактной группы;

• возможность применения в составе кабельных жгутов и приборных панелей;

• устойчивость к вибрационным и эксплуатационным нагрузкам.

Контактная система разъёма предназначена для передачи электрических сигналов, цепей питания или управляющих команд — конкретное назначение определяется схемой подключения, типом контактов и параметрами конкретного исполнения.

Расшифровка обозначения

Обозначение ШР32П12ЭГ1Н помогает идентифицировать конструктивную группу и вариант исполнения изделия:

Полную расшифровку следует сопоставлять с конструкторской документацией, паспортом изделия и схемой расположения контактов. Это особенно важно, поскольку разъёмы одинакового габарита могут различаться по числу контактов, их расположению, виду монтажа, поляризации и допустимым электрическим параметрам.

Где используется разъём ШР32П12ЭГ1Н

Разъём ШР32П12ЭГ1Н востребован в оборудовании, где необходимо обеспечить разъёмное, обслуживаемое и устойчивое соединение нескольких электрических цепей. Его применяют в следующих областях:

• шкафы управления и распределительные устройства;

• промышленная автоматика;

• станочное и производственное оборудование;

• контрольно-измерительные системы;

• системы связи и телемеханики;

• лабораторные и испытательные комплексы;

• транспортное, энергетическое и специальное оборудование;

• кабельные сборки для подключения внешних модулей.

Использование многоконтактного разъёма позволяет сократить время монтажа и технического обслуживания: вместо поочерёдного подключения отдельных проводников оператор соединяет весь жгут одним резьбовым сочленением.

На что обратить внимание при подборе

При выборе разъёма ШР32П12ЭГ1Н необходимо проверить не только совпадение буквенно-цифровой маркировки, но и техническую совместимость с ответной частью. Важны следующие параметры:

• тип разъёма: вилка, розетка, приборная или кабельная часть;

• схема и нумерация контактов;

• количество рабочих контактов;

• расположение контактных гнёзд;

• вариант поляризации;

• вид монтажа и способ ввода кабеля;

• сечение подключаемых проводников;

• допустимые ток и напряжение для каждой цепи;

• материал и покрытие контактов;

• условия эксплуатации: температура, вибрация, влажность и запылённость;

• необходимость экранирования кабеля или корпуса.

Особое внимание следует уделять контактной схеме. Даже внешне сходные разъёмы серии ШР могут быть несовместимы из-за другой вставки, иной поляризации или отличающегося назначения контактов.

Значение для промышленного монтажа

ШР32П12ЭГ1Н представляет интерес для задач, в которых важны надёжность соединения, удобство обслуживания и защита контактной группы. Цилиндрический корпус и резьбовая фиксация делают разъём подходящим для применения в составе оборудования с регулярными механическими нагрузками и необходимостью периодического отключения кабельных жгутов.

Правильно подобранный разъём обеспечивает стабильную передачу сигналов и питания, упрощает сборку электрических систем и повышает ремонтопригодность оборудования. При проектировании или замене соединителя рекомендуется сверять маркировку, контактную схему и конструктивное исполнение с документацией на конкретный узел.
