Назначение соединителя

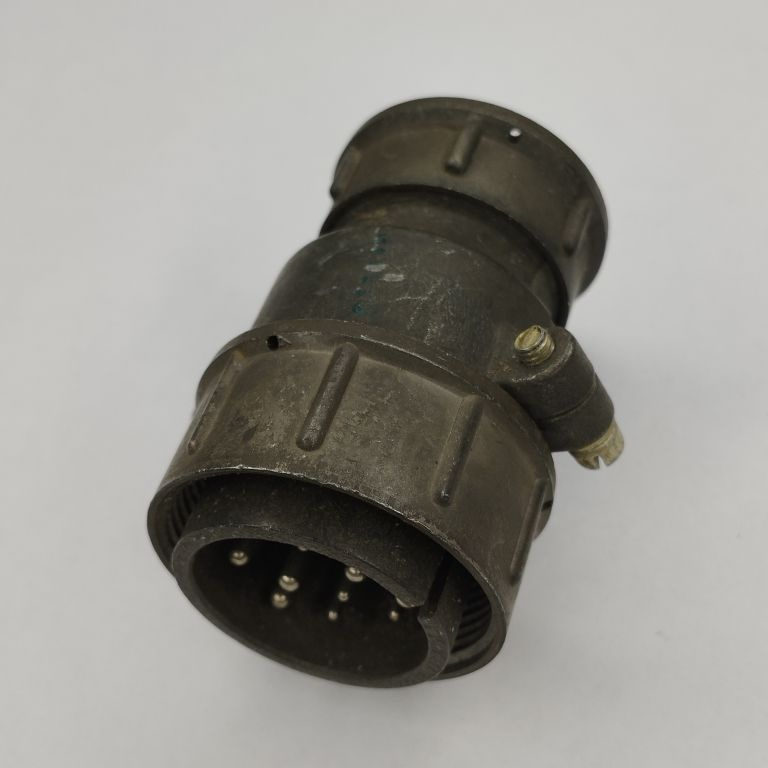

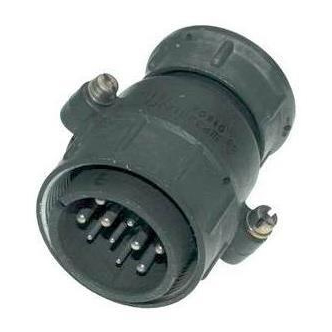

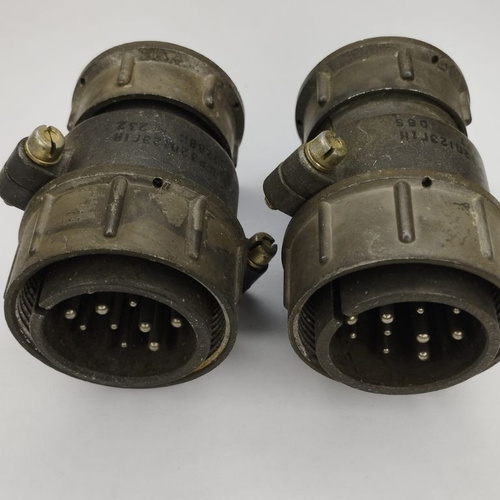

ШР32П12ЭГ1 представляет собой кабельную вилку из серии соединителей типа ШР и предназначена для использования в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к соединителям общего назначения и служит для соединения и разъединения электрических цепей: проводов, кабелей, отдельных узлов и блоков. Применение вилки охватывает электро- и радиоаппаратуру, где требуется надёжная коммутация цепей постоянного и переменного тока с частотой до 3 МГц.

Артикул изделия — 51446, производитель — Нур, категория — ШР32. Конструктивное исполнение вилки — с прямым патрубком, что отражено в обозначении типа ШР.

Подтверждённые технические характеристики

Ниже перечислены характеристики соединителя, заявленные для данной модели. Значения приведены для контактов двух типов, различающихся диаметром, поскольку токовые и переходные параметры у них неодинаковы.

• Тип соединителя — ШР, исполнение с прямым патрубком.
• Количество контактов — 12: шесть контактов диаметром 1,5 мм и шесть контактов диаметром 2,5 мм.
• Рабочее напряжение — до 850 В (амплитудное значение).
• Максимальная токовая нагрузка для контактов диаметром 1,5 мм — до 10 А.
• Максимальная токовая нагрузка для контактов диаметром 2,5 мм — до 25 А.
• Сопротивление на контактах диаметром 1,5 мм — не более 2,5 мОм.
• Сопротивление на контактах диаметром 2,5 мм — не более 1 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Метод монтажа — пайка.
• Сочленение — резьбовое.
• Габаритные размеры — 60,1 мм на 53,1 мм на 41,5 мм.

Сочетание контактов разного диаметра в одном корпусе позволяет использовать вилку одновременно в силовых и слаботочных цепях: контакты диаметром 2,5 мм рассчитаны на больший ток, а контакты диаметром 1,5 мм — на меньший. Высокое сопротивление изоляции свидетельствует о хороших диэлектрических свойствах соединителя, что важно для аппаратуры, работающей при повышенном напряжении.

Условия эксплуатации

Вилка ШР32П12ЭГ1 может функционировать в широком диапазоне температур: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия. С учётом перегрева контактов допускается смена температур в диапазоне от минус 60 градусов Цельсия до плюс 110 градусов Цельсия. Такой запас по температуре делает соединитель пригодным для работы в составе аппаратуры, подверженной значительным тепловым нагрузкам и перепадам температуры.

Конструкция и монтаж

Корпус вилки имеет габаритные размеры 60,1 мм на 53,1 мм на 41,5 мм. Монтаж соединителя выполняется пайкой, а сочленение с ответной частью — резьбовое, что обеспечивает механическую фиксацию и надёжный электрический контакт при эксплуатации.

При монтаже следует учитывать разделение контактов по диаметру: для каждой группы применяются свои провода и кабели, соответствующие токовой нагрузке и сечению. Резьбовое сочленение требует аккуратного завинчивания без перекосов, чтобы не повредить контактные элементы и корпус.

Область применения

Соединители типа ШР32П12ЭГ1 предназначены для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Их применяют для соединения и разъединения электрических цепей проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре. Благодаря сочетанию силовых и слаботочных контактов, широкому температурному диапазону и высокому сопротивлению изоляции вилка подходит для использования в составе радиоэлектронных и радиотехнических изделий, где требуется надёжная и многократная коммутация.

Год, указанный для данной позиции, — 2024.
