Назначение и область применения

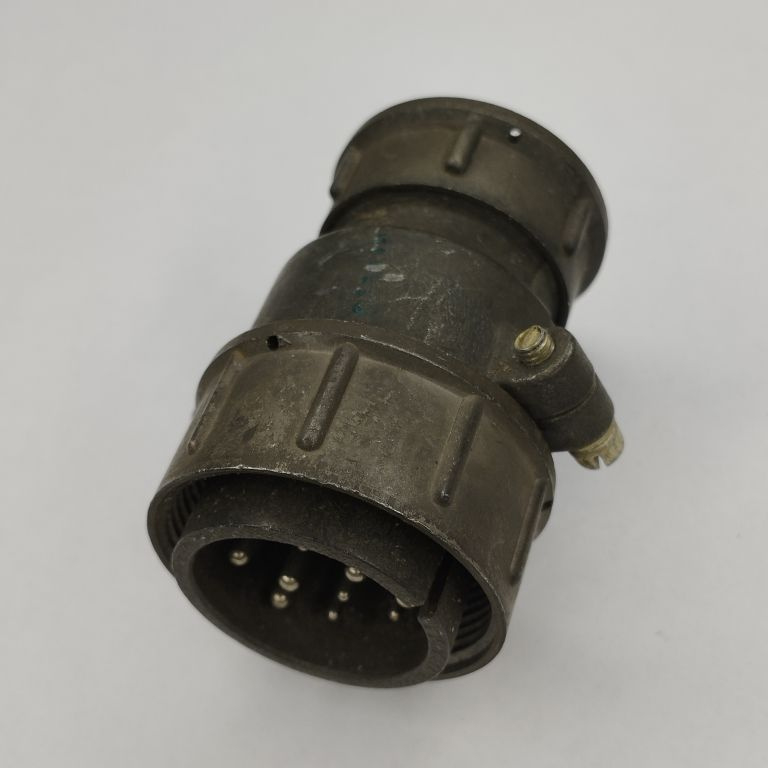

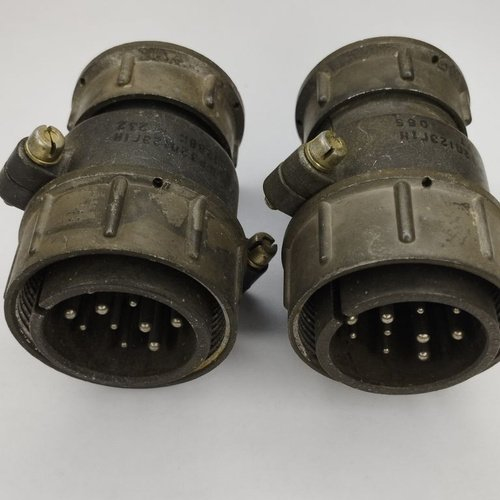

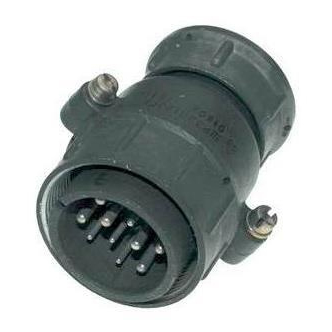

ШР32П12ЭГ1 представляет собой кабельную вилку низкочастотного цилиндрического соединителя серии ШР, оснащённую прямым патрубком и предназначенную для работы с экранированным кабелем. Изделие разработано для надёжного соединения электрических цепей в электронной и радиоэлектронной аппаратуре общего назначения. Соединитель обеспечивает коммутацию проводников, кабелей, узлов и блоков, применяется в составе контрольно-измерительной техники и различных приборов, где требуется стабильный электрический контакт при воздействии внешних факторов.

Вилка допускает использование как для внутреннего монтажа в климатическом исполнении УХЛ2, так и для наружного применения при условии защиты от прямого попадания дождя, пыли и солнечного излучения. Конструкция с прямым патрубком упрощает подводку экранированного кабеля и обеспечивает удобство монтажа в ограниченном пространстве.

Технические характеристики

Соединитель рассчитан на максимальное рабочее напряжение 850 В при постоянном и переменном токе частотой до 3 МГц. Вилка содержит 12 контактов, из которых 6 имеют диаметр 1,5 мм и 6 — диаметр 2,5 мм. Рабочая токовая нагрузка на контакт составляет до 10 А для контактов диаметром 1,5 мм и до 25 А для контактов диаметром 2,5 мм.

Эксплуатационные параметры

• Рабочая температура окружающей среды: от минус 60 до плюс 60 градусов Цельсия с учётом перегрева контактов до плюс 110 градусов Цельсия.
• Масса изделия: около 92–93,5 г.
• Устойчивость к вибрационным нагрузкам: диапазон частот от 1 до 5000 Гц, ускорение до 300 метров на секунду в квадрате.
• Устойчивость к ударным воздействиям: до 5000 метров на секунду в квадрате.
• Устойчивость к линейному ускорению: 2000 метров на секунду в квадрате.
• Срок сохраняемости: 15 лет.
• Минимальная наработка: не менее 1000 часов.
• Количество сочленений: не менее 500 циклов.

Расшифровка обозначения и конструктивные особенности

Маркировка ШР32П12ЭГ1 содержит полную информацию о типе и исполнении изделия. Обозначение расшифровывается следующим образом:

1. ШР — тип соединителя, цилиндрический низкочастотный разъём.
2. 32 — размер корпуса, определяющий габаритные и установочные параметры.
3. П — прямой патрубок, обеспечивающий осевой вывод кабеля.
4. 12 — общее количество контактов.
5. ЭГ1 — исполнение для экранированного кабеля.
6. Вилка — ответная часть разъёма с контактными штырями.

Применение в конструкции комбинированного набора контактов двух диаметров позволяет распределять токовые нагрузки в зависимости от назначения конкретной цепи, что особенно важно в аппаратуре с одновременной передачей силовых и сигнальных цепей. Экранированное исполнение патрубка обеспечивает защиту передаваемых сигналов от внешних электромагнитных помех и сохраняет целостность экранирующей оплётки кабеля в месте ввода в корпус разъёма.

Условия эксплуатации и надёжность

Соединитель сохраняет работоспособность в широком диапазоне температур и при значительных механических нагрузках. Повышенная устойчивость к вибрации и ударам позволяет использовать вилку в оборудовании, подверженном динамическим воздействиям, включая передвижные установки и аппаратуру специального назначения. Показатели наработки и количества сочленений подтверждают длительный срок службы изделия при соблюдении условий эксплуатации.
