Назначение и область применения

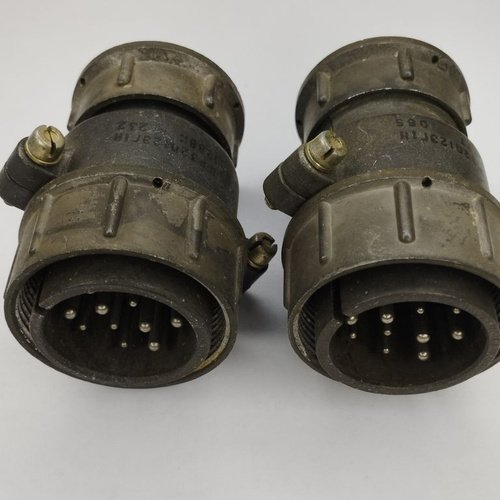

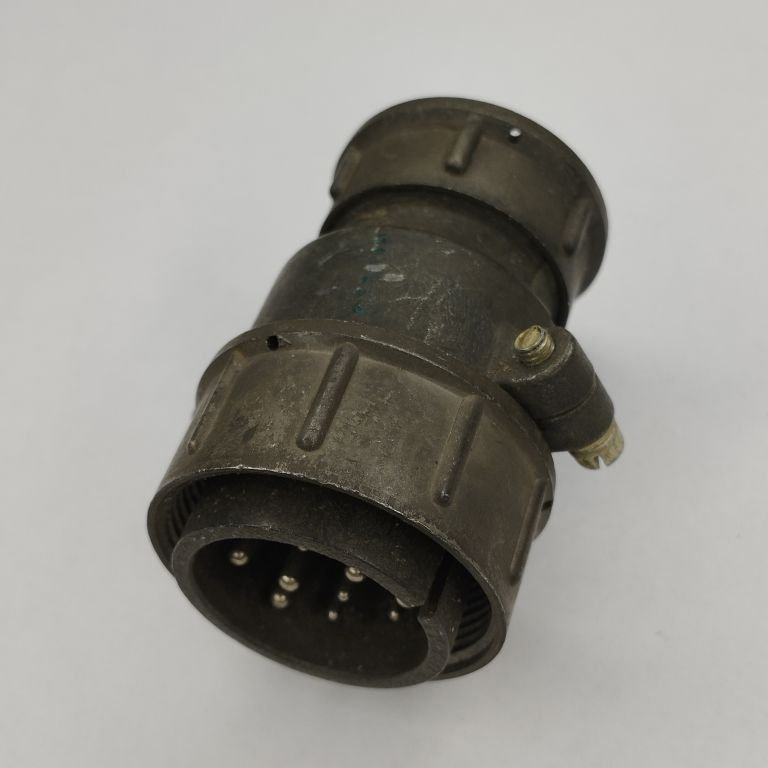

Разъем ШР32П12ЭГ1 представляет собой кабельную вилку, входящую в серию низкочастотных цилиндрических соединителей типа ШР. Устройство предназначено для коммутации электрических цепей постоянного и переменного тока в составе различного электротехнического и радиоэлектронного оборудования. Разъем обеспечивает надежное разъемное соединение при монтаже на экранированные и неэкранированные кабели, что расширяет сферу его применения в промышленных установках, измерительных приборах, системах автоматики и силовых блоках.

Конструкция вилки рассчитана на эксплуатацию в условиях повышенной вибрации и механических ударов, благодаря чему соединитель сохраняет стабильность контакта даже при динамических нагрузках. Изделие подходит для организации межблочных и внутриблочных соединений, требующих высокой механической прочности и электрической надежности.

Технические характеристики

ШР32П12ЭГ1 относится к негерметичным штепсельным разъемам с прямым выводом под экранированный кабель. Корпус не оснащен патрубком, а монтаж осуществляется объемным методом с резьбовым соединением. Габаритные размеры корпуса соответствуют условному размеру 32 мм.

Электрические параметры

• Тип соединителя: ШР (штепсельный разъем негерметичный)
• Количество контактов: 12
• Распределение контактов по диаметру: 6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм
• Рабочее напряжение: до 850 В
• Максимальная токовая нагрузка для контактов диаметром 1,5 мм: до 20 А
• Максимальная токовая нагрузка для контактов диаметром 2,5 мм: до 35 А
• Сопротивление контакта: не более 0,0025 Ом для контактов диаметром 1,5 мм и не более 0,001 Ом для контактов диаметром 2,5 мм
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях

Габаритные размеры

• Параметр A: 32 плюс-минус 0,2 мм
• Параметр B: 40 мм
• Параметр D: 32 мм
• Параметр D1: резьба М36 на 1,5 мм
• Диаметр отверстия d: 3,5 мм

Конструктивные особенности и эксплуатационные свойства

Разъем состоит из двух ответных частей — вилки и розетки, что обеспечивает быстрое и многократное соединение и разъединение электрических цепей без потери качества контакта. Прямой вывод ориентирован на работу с экранированным кабелем, однако допускается монтаж и с неэкранированными проводниками. Резьбовой способ фиксации гарантирует плотное прилегание контактных групп и защищает соединение от самопроизвольного расстыкования при вибрациях.

Гарантийная наработка изделия составляет до 1000 часов в обычных режимах эксплуатации. Разъем соответствует требованиям, предъявляемым к промышленным соединителям, применяемым для подключения оборудования с повышенными требованиями к стабильности электросоединения. Использование контактов двух диаметров позволяет комбинировать в одном разъеме силовые и сигнальные линии, что делает ШР32П12ЭГ1 универсальным решением для комплексных электрических схем.

Материалы и покрытия контактных элементов обеспечивают низкое переходное сопротивление и высокое сопротивление изоляции, что снижает нагрев в местах соединения и повышает общую энергоэффективность системы. Разъем сохраняет свои характеристики при соблюдении стандартных условий эксплуатации, характерных для промышленного оборудования.
