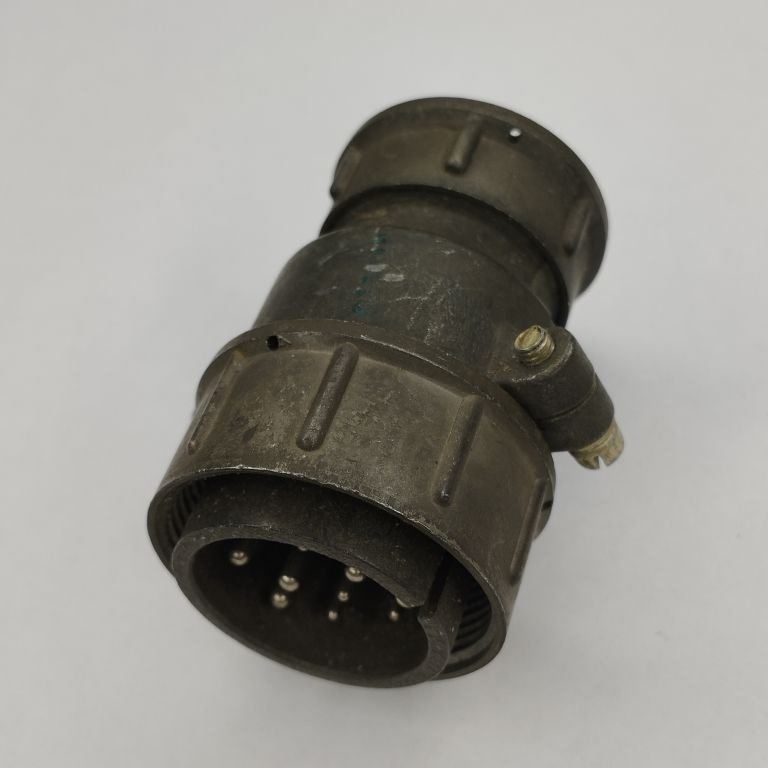

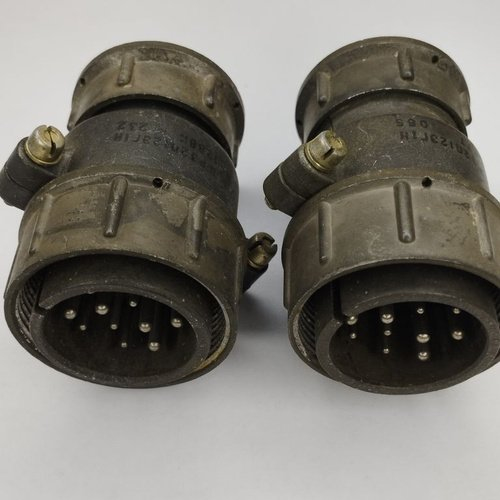

ШР32П12ЭГ1 — это кабельная вилка, предназначенная для соединения с экранированными и неэкранированными кабелями в электрических цепях. Она может работать как с постоянным, так и с переменным током частотой до 3 МГц при напряжении до 850 В.

Основные характеристики

• Тип соединителя : ШР (цилиндрический низкочастотный).
• Количество контактов : 12 (из них 6 диаметром 1,5 мм и 6 диаметром 2,5 мм).
• Максимальная токовая нагрузка :
  • Для контактов ? 1,5 мм — до 20 А.
  • Для контактов ? 2,5 мм — до 35 А.
• Общая максимальная токовая нагрузка : до 210 А.
• Материал контактов : серебро или никель.
• Рабочая температура : от -60 °C до +60 °C.
• Сопротивление изоляции : не менее 5000 МОм.
• Климатическое исполнение : УХЛ (умеренно-холодный климат).

Структура обозначения

Обозначение ШР32П12ЭГ1 расшифровывается следующим образом:

• ШР — тип соединителя.
• 32 — условный размер корпуса.
• П — конструктивное исполнение (с прямым патрубком).
• 12 — количество контактов.
• Э — для экранированного кабеля.
• Г — вилка (в отличие от розетки).
• 1 — обозначение сочетания контактов.

Применение

Соединители ШР32П12ЭГ1 используются в различных областях, включая монтаж электрического оборудования и управление сварочными аппаратами. Они обеспечивают надежное соединение и защиту от внешних воздействий при правильной установке.

Конструкция

вилка состоит из двух частей: самой вилки и розетки, которые могут быть как блочными, так и кабельными. Сочленение осуществляется резьбовым методом с одношпоночной поляризацией корпусов, что предотвращает ошибочное подключение.
