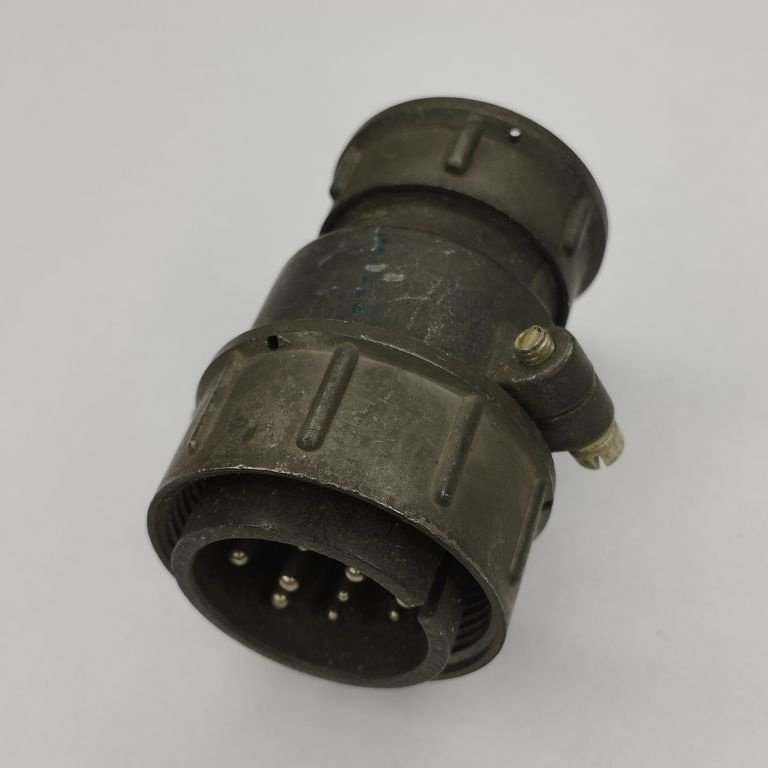

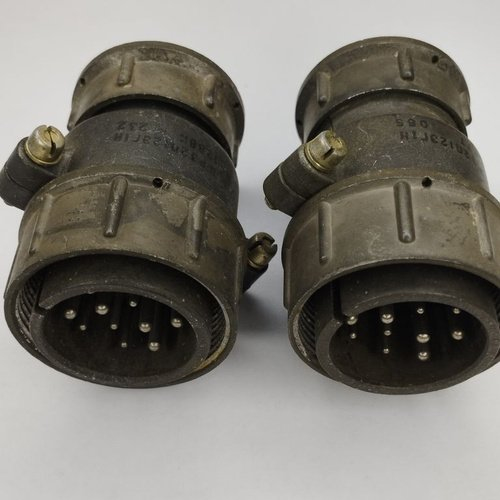

ШР32П12ЭГ1-К ВИЛКИ 2019г Элекон

Цена: ПОД ЗАКАЗ

В наличии: 1 шт.

Производитель: Элекон

Технические характеристики

ШР32П12ЭГ1-К — это кабельная вилка производства завода Элекон (или совместимого предприятия), относящаяся к серии низкочастотных цилиндрических соединителей ШР. Она предназначена для надежного подключения в электрических цепях переменного и постоянного тока с частотой до 3 МГц и напряжением до 850 В.

SHR32P12EG1 electrical connector

Конструкция включает 12 контактов: 6 шт. диаметром 1,5 мм (рабочий ток до 10 А) и 6 шт. диаметром 2,5 мм (до 25 А), с серебряным покрытием для низкого переходного сопротивления (не более 1–2,5 мОм). Корпус из алюминиевого сплава с оксидированием, прямой патрубок (П) и гайка для экранированного кабеля (ЭГ1), проходной диаметр 36 мм, масса около 90–93 г, габариты примерно 60×42×53 мм. Рабочая температура от -60°C до +60°C (с учетом перегрева контактов до +110°C), климатическое исполнение УХЛ.

Соединитель выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением 300 м/с², механические удары до 5000 м/с² (одиночный) и 350 м/с² (многократный), линейное ускорение 2000 м/с². Ресурс: минимум 1000 часов наработки, 500 циклов сочленения-расчленения, сопротивление изоляции не менее 5000 МОм, срок хранения 15 лет. Используется в промышленных электро- и радиоаппаратах, контрольно-измерительной технике, особенно с экранированным кабелем; взаимосочленяется с розетками типа ШР32П12ЭГ1 или аналогами 2РТ.

Описание

Назначение соединителя ШР32П12ЭГ1-К

ШР32П12ЭГ1-К — это кабельная вилка производства завода Элекон, относящаяся к серии низкочастотных цилиндрических соединителей ШР. Изделие предназначено для надежного подключения в электрических цепях переменного и постоянного тока с частотой до 3 МГц и напряжением до 850 В. Вилка применяется там, где требуется стабильная передача сигнала и питания, в том числе при работе с экранированным кабелем.

Конструкция и электрические параметры

Соединитель оснащен 12 контактами с серебряным покрытием, которое обеспечивает низкое переходное сопротивление — не более 1–2,5 мОм. Контакты разделены по диаметру и допустимому току:

6 контактов диаметром 1,5 мм — рабочий ток до 10 А;
6 контактов диаметром 2,5 мм — рабочий ток до 25 А.

Корпус выполнен из алюминиевого сплава с оксидированием. Вилка имеет прямой патрубок (обозначение П) и гайку для экранированного кабеля (обозначение ЭГ1). Проходной диаметр составляет 36 мм. Масса изделия — около 90–93 г, габаритные размеры — примерно 60 на 42 на 53 мм. Сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации и механическая стойкость

Рабочая температура соединителя — от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, при этом допускается перегрев контактов до плюс 110 градусов Цельсия. Климатическое исполнение — УХЛ. Вилка выдерживает следующие механические нагрузки:

синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате;
одиночные механические удары с ускорением до 5000 метров на секунду в квадрате;
многократные механические удары с ускорением 350 метров на секунду в квадрате;
линейное ускорение 2000 метров на секунду в квадрате.

Ресурс и область применения

Заявленный ресурс составляет не менее 1000 часов наработки и 500 циклов сочленения-расчленения. Срок хранения — 15 лет. Вилка используется в промышленных электро- и радиоаппаратах, а также в контрольно-измерительной технике, особенно в случаях применения экранированного кабеля. Соединитель взаимосочленяется с розетками типа ШР32П12ЭГ1 или аналогами 2РТ, что упрощает замену и комплектование аппаратуры.

Год выпуска и категория

Товар относится к категории ШР32, год выпуска — 2019. Артикул изделия — 21230. Производитель — Элекон.
