Назначение

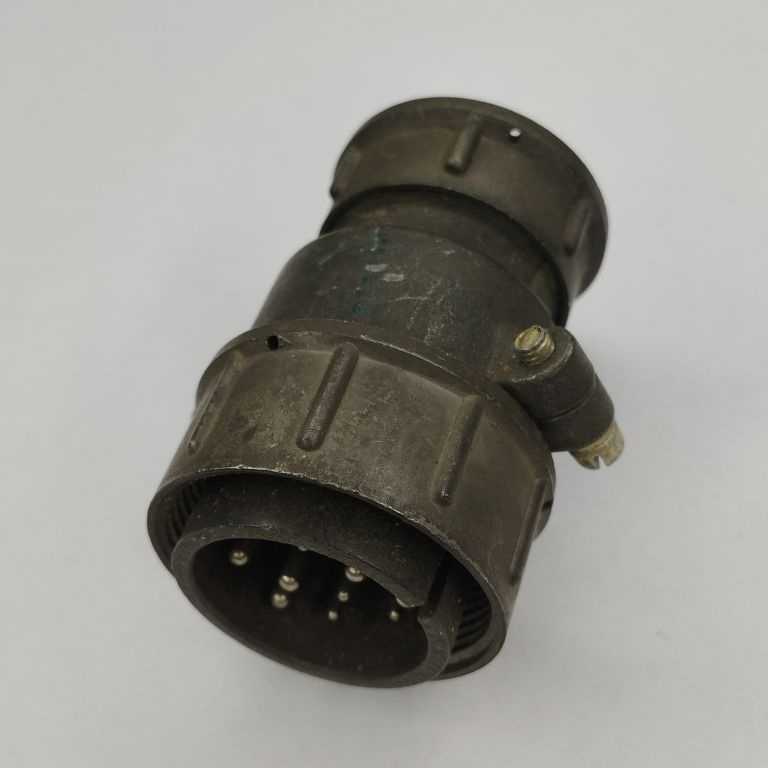

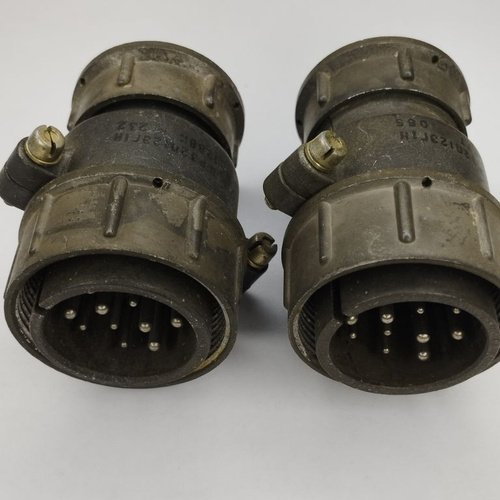

ШР32П12ЭГ1 ВИЛКИ — это кабельная вилка из серии цилиндрических низкочастотных разъёмов ШР, предназначенная для соединения и разъединения электрических цепей в электро‑ и радиоаппаратуре. Изделие применяется для подключения кабелей к блокам и приборам, в частности в составе комплектов с розеткой ШР32П12ЭГ1, когда розетка монтируется на панель или прибор, а данная вилка устанавливается на кабеле.

Разъём рассчитан на работу в электрических цепях постоянного и переменного тока частотой до 3 МГц при температурных и вибрационных нагрузках, характерных для промышленной и радиоэлектронной аппаратуры. Вилка выполнена как негерметичный низкочастотный соединитель, корпус обычно пластмассовый, что соответствует обозначению «М» в расшифровке серии ШР.

Расшифровка обозначения

Маркировка ШР32П12ЭГ1 содержит информацию о конструкции и электрических параметрах изделия:

• ШР — тип соединителя, цилиндрический приборный разъём общего назначения.
• 32 — условный размер корпуса, определяемый диаметром по внешнему контуру.
• П — конструктивное исполнение кабельной части с прямым патрубком.
• 12 — количество контактов, равное 12 штукам.
• Э — концевая гайка либо патрубок, предназначенный для экранированного кабеля.
• Г — тип соединителя в кабельной части, а именно вилка со штырьевым контактом.
• 1 — обозначение сочетания контактов: 6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм.

Электрические характеристики

Максимальное рабочее напряжение, взятое по амплитудному значению, составляет до 850 В постоянного и переменного тока. Рабочий ток на контактах зависит от их диаметра: для контактов диаметром 1,5 мм он достигает примерно 10 А, для контактов диаметром 2,5 мм — примерно 25 А. Суммарный расчётный ток на соединитель находится в районе порядка 200–210 А при соответствующей нагрузке по всем контактам.

Разъём рассчитан на многократные сочленения и расчленения — до порядка 500 циклов, а также имеет значительный ресурс наработки, исчисляемый тысячами часов в нормальных режимах эксплуатации.

Конструктивные особенности и применение

Вилка ШР32П12ЭГ1 применяется как в условиях внутренней установки, так и при наружном размещении, если обеспечивается дополнительная защита от пыли и влаги по требованиям заказчика. Изделие востребовано в аппаратуре с повышенными требованиями к вибропрочности, в том числе в промышленных и радиоэлектронных системах.

Благодаря сочетанию контактов разных диаметров обеспечивается гибкость при коммутации силовых и сигнальных цепей в одном соединителе. Использование экранированного кабеля с концевой гайкой или патрубком позволяет снизить влияние помех, что важно для низкочастотных цепей с частотой до 3 МГц.

Категория товара — ШР32, артикул 9964, производитель — Коннектор. Изделие поставляется как кабельная вилка и предназначена для совместной работы с ответной розеткой ШР32П12ЭГ1 либо с аналогичными соединителями серии ШР соответствующего типоразмера.
