Назначение

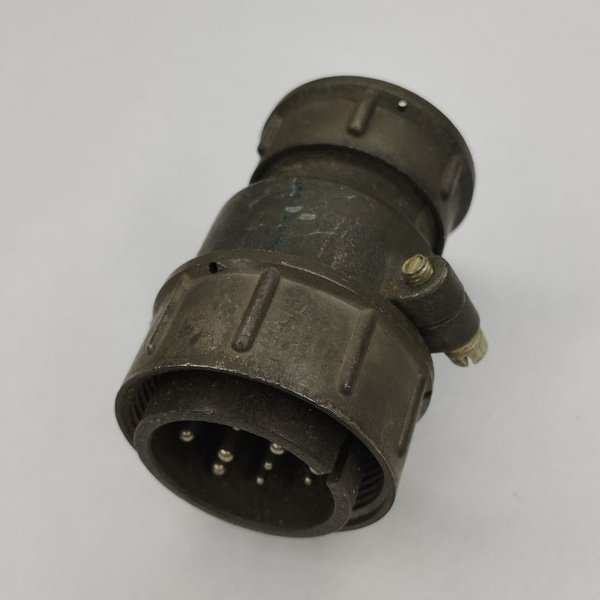

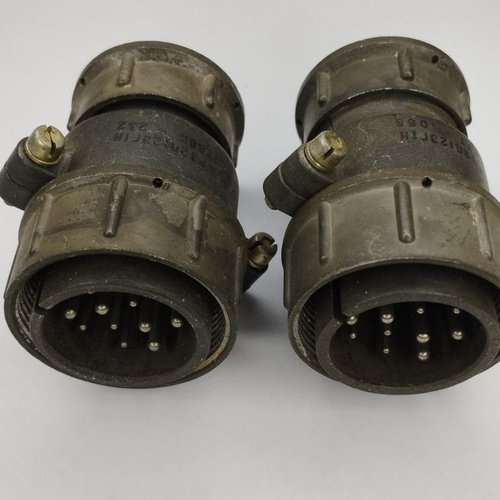

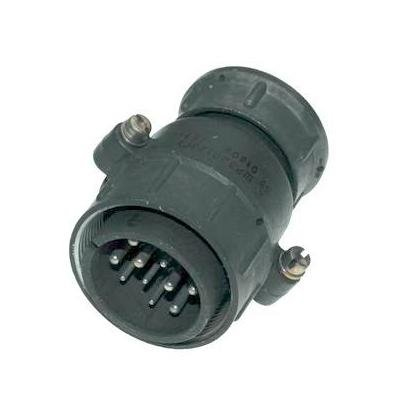

ШР32П12ЭГ1 представляет собой кабельную вилку серии ШР, предназначенную для разъёмного соединения в электрических цепях постоянного и переменного тока. Это 12-контактный цилиндрический низкочастотный низковольтный соединитель, который применяется в промышленной аппаратуре и приборах. Изделие обеспечивает надёжный съёмный кабельный ввод и используется там, где требуется быстрое и многократное сочленение и расчленение электрических цепей.

Расшифровка обозначения

Маркировка ШР32П12ЭГ1 содержит полную информацию о конструкции соединителя:

• ШР — тип соединителя серии ШР.
• 32 — условный размер корпуса.
• П — конструктивное исполнение с прямым патрубком для кабеля.
• 12 — количество контактов.
• Э — исполнение для экранированного кабеля.
• Г1 — конструктивное исполнение, определяющее особенности корпуса и узла крепления.

Конструктивные и электрические особенности

У вилки ШР32П12ЭГ1 имеется 12 контактов, при этом используются контактные группы двух диаметров: 6 контактов диаметром 1,5 миллиметра и 6 контактов диаметром 2,5 миллиметра. Такое сочетание позволяет подключать цепи с разной токовой нагрузкой в одном соединителе.

Соединитель рассчитан на работу при напряжении до 850 вольт и относится к негерметичным разъёмам. Сопротивление изоляции составляет не менее 5000 мегаом. Количество сочленений-расчленений — 500 циклов. Минимальная наработка — 1000 часов, срок сохраняемости — 15 лет.

Изделие отличается повышенной стойкостью к механическим воздействиям: синусоидальная вибрация до 300 метров на секунду в квадрате и механический удар до 5000 метров на секунду в квадрате для одиночного действия.

Применение

Разъём применяется в тех случаях, когда необходим надёжный съёмный кабельный ввод. Среди типовых областей использования — промышленная и измерительная аппаратура, а также соединения внутри и вне помещений при защите от пыли и воды со стороны потребителя. Ответной частью для данной вилки является приборная розетка ШР32П12ЭГ1.

Благодаря сочетанию высокого рабочего напряжения, стойкости к вибрации и ударам, а также длительному сроку сохраняемости, соединитель подходит для эксплуатации в жёстких механических условиях в составе стационарного и移动 промышленного оборудования.

Краткое резюме

ШР32П12ЭГ1 — это 12-контактная кабельная вилка серии ШР, рассчитанная на промышленное применение, рабочее напряжение до 850 вольт и работу в жёстких механических условиях. Артикул изделия — 80023, категория — ШР32.
