Назначение и область применения

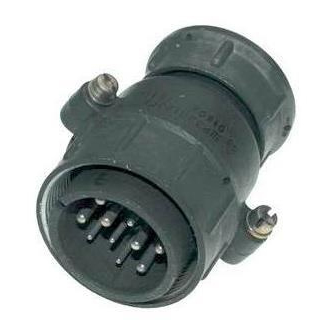

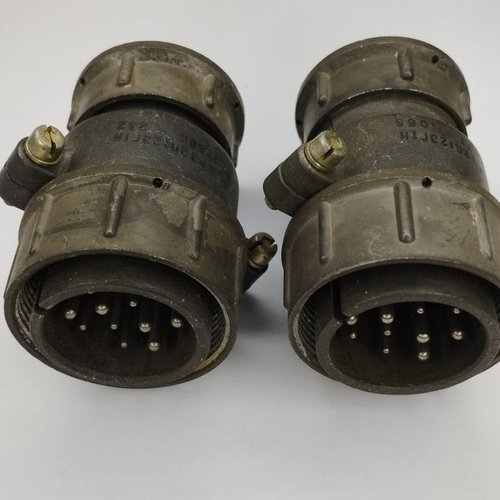

ШР32П12ЭГ1 представляет собой кабельную вилку серии ШР, выпускаемую производителем Каскад с отметкой ОТК 2024 года. Изделие предназначено для соединения и разъединения электрических цепей, включая провода, кабели, узлы и блоки, в составе электронной и радиоэлектронной аппаратуры. Разъём рассчитан на работу в цепях постоянного и переменного тока частотой до 3 МГц.

Конструкция предусматривает применение при внутреннем монтаже в климатическом исполнении УХЛ2. Допускается наружный монтаж при условии обеспечения защиты от прямого попадания дождя, пыли и солнечных лучей. Благодаря негерметичному исполнению и прямому патрубку для экранированного кабеля вилка удобна для подключения экранированных линий связи и сигнальных цепей средней плотности монтажа.

Конструктивные особенности

ШР32П12ЭГ1 — это 12-контактный цилиндрический разъём негерметичного типа. Проходной диаметр корпуса составляет 36 мм, что позволяет использовать кабели с соответствующим наружным диаметром и экранирующей оплёткой. Прямой патрубок облегчает ввод кабеля без резких изгибов и обеспечивает равномерное распределение механической нагрузки на контакты.

Корпус выполнен из алюминиевого сплава АЛ-11, обеспечивающего сочетание малого веса и достаточной жёсткости. Изоляторы изготовлены из карболита К-211-3, обладающего стабильными диэлектрическими характеристиками в заявленном диапазоне температур. Штыревые контакты выполнены из латуни ЛС59-1 с покрытием серебром или никелем в зависимости от маркировки конкретной партии. Такое покрытие снижает переходное сопротивление и повышает стойкость к окислению.

Технические характеристики и условия эксплуатации

Изделие сохраняет работоспособность в широком диапазоне внешних воздействий и рассчитано на длительную эксплуатацию в составе ответственного оборудования.

• Рабочая температура окружающей среды — от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, с допустимым перегревом контактов до плюс 110 градусов Цельсия.
• Устойчивость к вибрационным нагрузкам — в диапазоне частот от 1 до 5000 Гц при ускорении 300 метров в секунду за секунду.
• Устойчивость к ударным нагрузкам — до 5000 метров в секунду за секунду.
• Наработка на отказ — 1000 часов.
• Ресурс по числу сочленений и расчленений — 500 циклов.

Разъём поставляется как самостоятельное изделие, готовое к монтажу на кабель. При выборе ответной части необходимо учитывать серию ШР и количество контактов — 12. Маркировка вилки содержит указание на тип покрытия контактов, что важно при подборе парных соединителей для работы в цепях с малыми токами и напряжениями.

Рекомендации по применению

ШР32П12ЭГ1 применяется в измерительной аппаратуре, блоках питания, системах управления и связи, где требуется надёжное разъёмное соединение с экранированным кабелем. При монтаже следует обеспечить надёжное крепление экранирующей оплётки к патрубку для сохранения целостности экранирования. При эксплуатации вне помещений необходимо использовать защитные кожухи или размещать разъём в корпусах, исключающих попадание влаги и абразивной пыли.

Перед установкой рекомендуется проверить соответствие диаметра кабеля проходному отверстию 36 мм, а также убедиться в совпадении типа покрытия контактов ответной части. Соблюдение допустимых режимов по току и частоте обеспечит заявленную наработку и стабильность электрических параметров на протяжении всего срока службы.
