Назначение и область применения

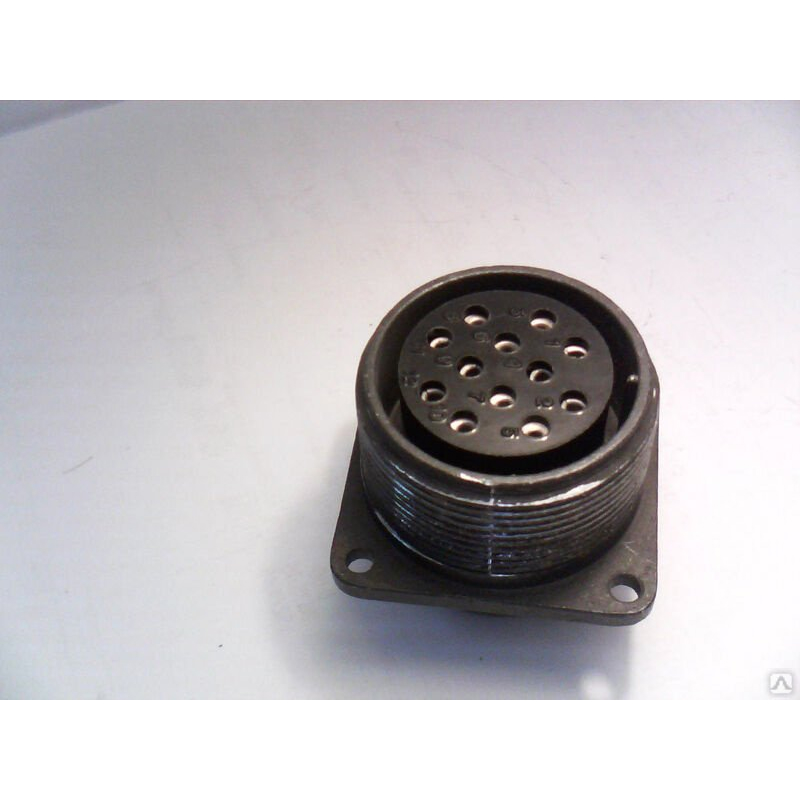

ШР32П12ЭГ1 — это приборная розетка блочного типа из серии соединителей ШР производства Каскад. Изделие прошло приёмку ОТК в 2024 году и предназначено для надёжного соединения электрических цепей в электро- и радиоаппаратуре. Розетка обеспечивает подключение и разъединение проводов, кабелей, узлов и блоков в цепях постоянного и переменного тока частотой до 3 МГц.

Основное применение — коммутация слаботочных и силовых линий в промышленном оборудовании. Соединитель часто используется в сварочной технике: для кабелей управления от выпрямителей к полуавтоматам и устройствам с дистанционным регулированием или слаботочным питанием. Допускается внутренний монтаж в климатическом исполнении УХЛ2, а также наружное размещение при условии защиты от дождя, пыли и прямых солнечных лучей.

Конструктивные особенности

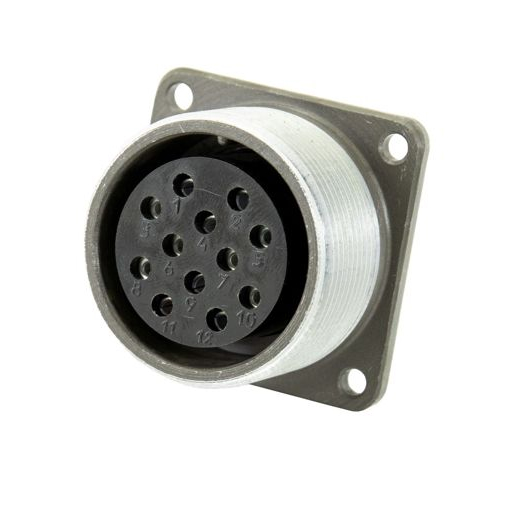

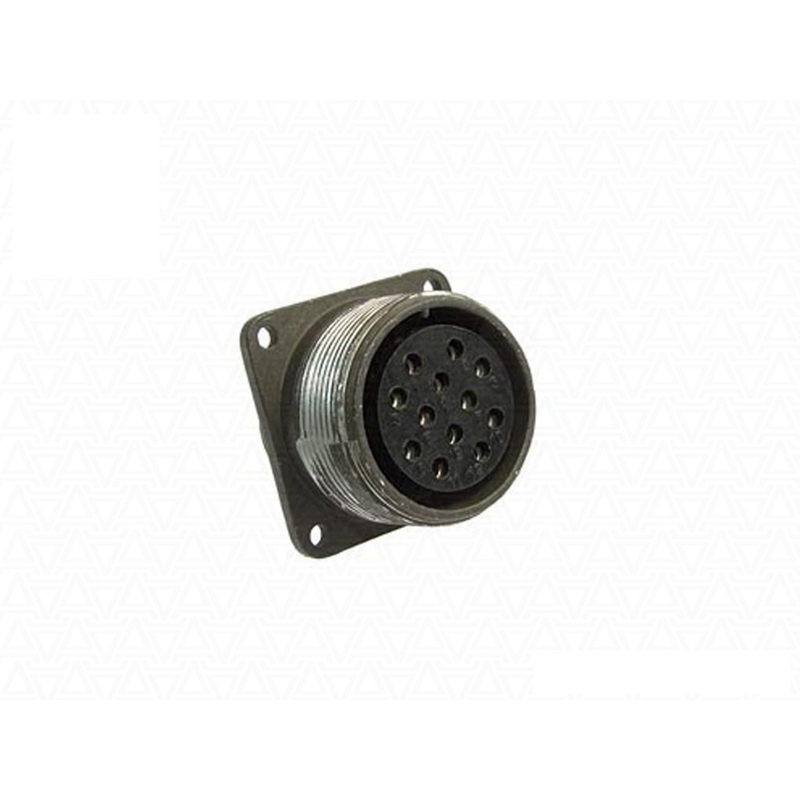

Розетка выполнена в блочном корпусе условного размера 32, без патрубка. Кабельный ввод и фиксация ответной части реализованы по стандарту серии ШР, что обеспечивает совместимость с вилками и другими элементами данного ряда.

• Количество контактов — 12.
• Шесть контактов диаметром 1,5 мм и шесть контактов диаметром 2,5 мм.
• Комбинированная контактная группа позволяет одновременно подводить слаботочные сигналы и силовое питание.
• Материал изолятора и контактных элементов рассчитан на длительную эксплуатацию в условиях вибрационных нагрузок.
• Тип корпуса — блочный, для монтажа на панель или в корпус оборудования.

Электрические параметры

Соединитель рассчитан на работу при напряжении до 850 В. Рабочий ток на контакт составляет 10 А для контактов диаметром 1,5 мм и 25 А для контактов диаметром 2,5 мм. Общая токовая нагрузка розетки достигает 210 А при равномерном распределении по всем контактам.

Механические и климатические характеристики

Конструкция выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц. Гарантированная наработка составляет 1000 часов, допустимое количество сочленений-расчленений — 500 циклов. Диапазон рабочих температур от минус 60 до плюс 60 градусов Цельсия позволяет применять розетку как в неотапливаемых помещениях, так и в условиях умеренно холодного климата.

Комплектация и маркировка

Изделие поставляется как отдельная блочная розетка. Маркировка ШР32П12ЭГ1 содержит полную информацию о серии, типоразмере корпуса, количестве и типе контактов, а также конструктивном исполнении. Артикул производителя — 51448. Страна производства и гарантийные обязательства устанавливаются изготовителем Каскад в соответствии с технической документацией на серию ШР32.
