Назначение разъёма ШР32П12ЭГ1

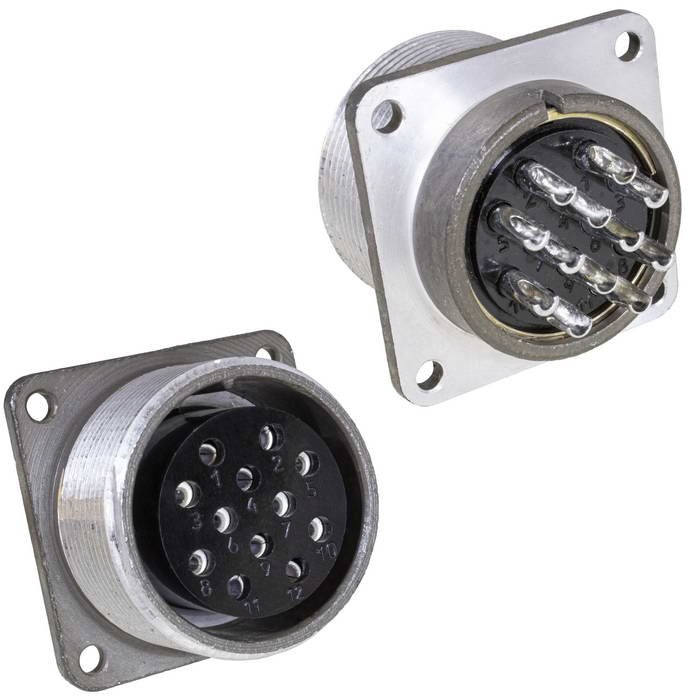

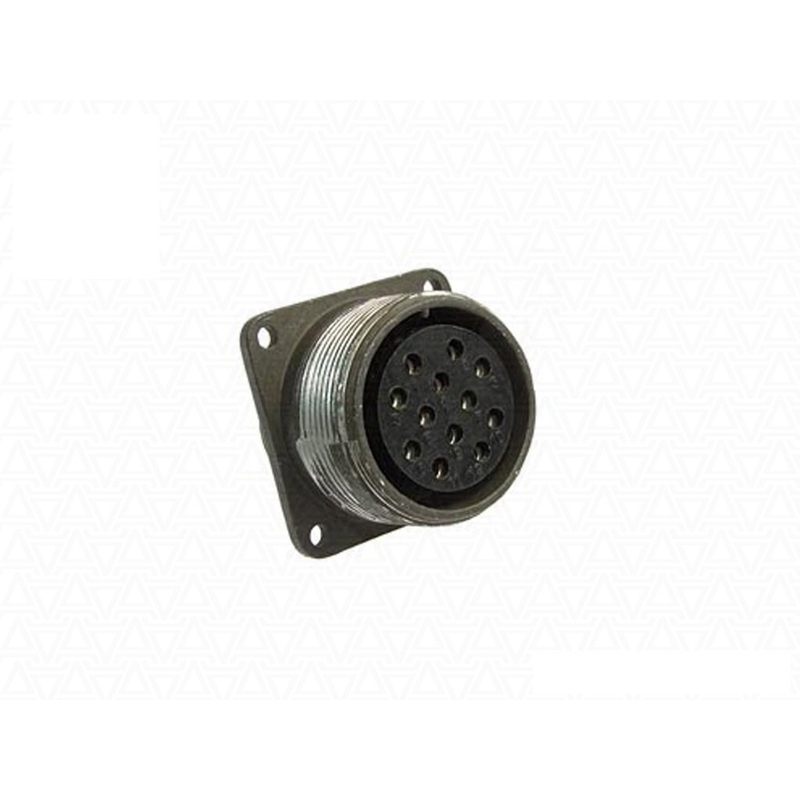

ШР32П12ЭГ1 — это 12-контактная негерметичная приборная розетка из серии ШР, предназначенная для работы в цепях постоянного и переменного тока при низком и среднем напряжении. Изделие применяется в блочном исполнении и устанавливается в панель прибора, обеспечивая электрическое соединение с ответной вилкой соответствующего типа — кабельным или блочным соединителем серии ШР. Розетка относится к классу цилиндрических негерметичных штепсельных разъёмов и предназначена для эксплуатации в составе электрооборудования, где требуется надёжная коммутация при воздействии вибрации и ударных нагрузок.

Аббревиатура ШР расшифровывается как тип цилиндрического негерметичного штепсельного разъёма. Число 32 обозначает условный размер корпуса, то есть габаритный диаметр. Буква П указывает на конструктивное исполнение приборной части — без патрубка. Число 12 соответствует количеству контактов. Добавочный индекс ЭГ1 обозначает конкретное исполнение и назначение серии, в данном случае — розетка блочная, приборная.

Подтверждённые технические особенности

Конструкция розетки ШР32П12ЭГ1 рассчитана на работу в цепях с напряжением питания до 850 В постоянного и переменного тока. Корпус изделия металлический, он монтируется в отверстие панели прибора и крепится винтами. Тип блочной розетки — без патрубка, с прямым выводом под экранированный кабель. Диаметр монтажного проходного отверстия розетки составляет около 36 мм. Подключение проводов, как правило, выполняется пайкой к контактным ножкам.

Контактная система включает 12 контактов, из них 6 диаметром 1,5 мм и 6 диаметром 2,5 мм. Рабочий ток на контакт достигает около 10 А для контактов диаметром 1,5 мм и около 25 А для контактов диаметром 2,5 мм. Максимальный импульсный ток выше — до 20–35 А на контакт в зависимости от режима. Суммарный ток соединителя составляет порядка 200–210 А при заданном напряжении.

• Напряжение питания: до 850 В (постоянный и переменный ток).
• Количество контактов: 12, из них 6 диаметром 1,5 мм и 6 диаметром 2,5 мм.
• Рабочий ток на контакт: около 10 А для контактов диаметром 1,5 мм и около 25 А для контактов диаметром 2,5 мм.
• Максимальный импульсный ток: до 20–35 А на контакт в зависимости от режима.
• Суммарный ток соединителя: порядка 200–210 А при заданном напряжении.
• Диаметр монтажного проходного отверстия: около 36 мм.
• Крепление: винтами в отверстие панели прибора.
• Подключение проводов: пайкой к контактным ножкам.

Условия эксплуатации и надёжность

Диапазон рабочих температур розетки ШР32П12ЭГ1 составляет примерно от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, с возможностью перегрева контактов до примерно плюс 110 градусов Цельсия. Разъём рассчитан на режимы вибрации в диапазоне частот порядка 1–5000 Гц и переносит многократные ударные нагрузки величиной до единиц тысяч метров на секунду в квадрате.

Ресурс изделия по количеству сочленений-расчленений — до 500 циклов. Минимальный срок сохраняемости составляет около 15 лет. Эти параметры подтверждают пригодность розетки для применения в ответственных узлах, где важны устойчивость к механическим воздействиям и длительный срок службы.

Применение и совместимость

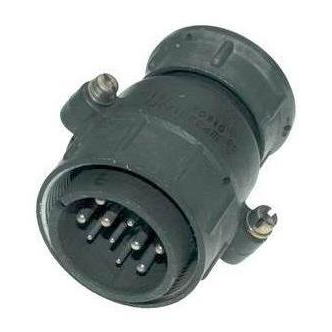

Розетка ШР32П12ЭГ1 применяется в блочном исполнении для установки в панель прибора и подключается к соответствующей вилке ШР32П12ЭГ1, которая может быть выполнена как кабельный или блочный соединитель. Типовое применение — коммутация цепей постоянного и переменного тока при низком и среднем напряжении в составе приборов и электрооборудования.

1. Установка в панель прибора через монтажное отверстие диаметром около 36 мм.
2. Крепление корпуса винтами.
3. Подключение проводов пайкой к контактным ножкам.
4. Соединение с ответной вилкой серии ШР соответствующего исполнения.

Для корректной работы необходимо подбирать ответную часть с аналогичным числом и типом контактов, а также учитывать суммарный ток соединителя и условия эксплуатации. Изделие выпускается производителем Элекон, артикул 21228, категория ШР32.
