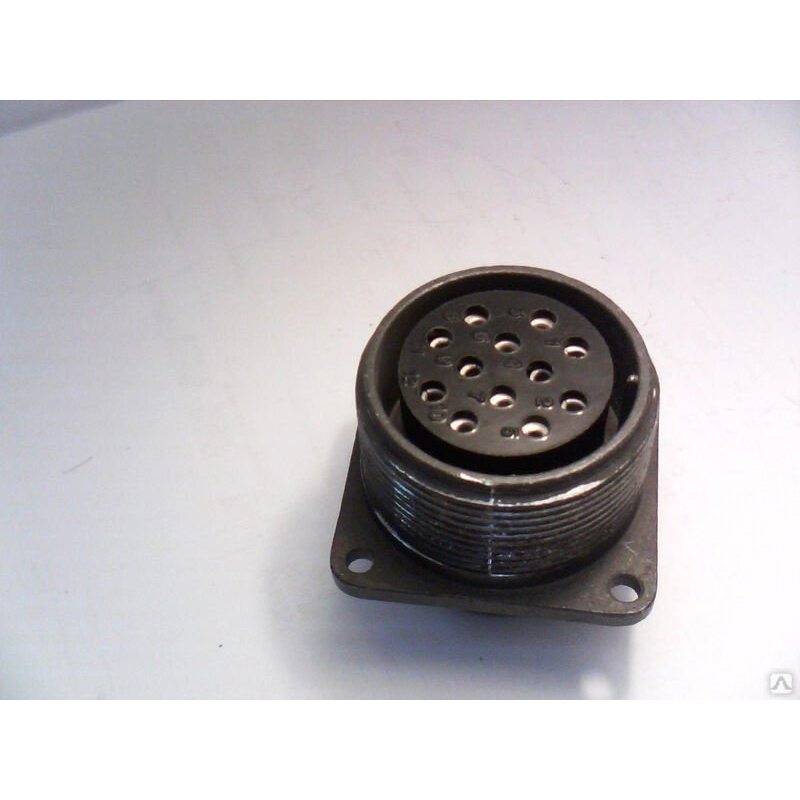

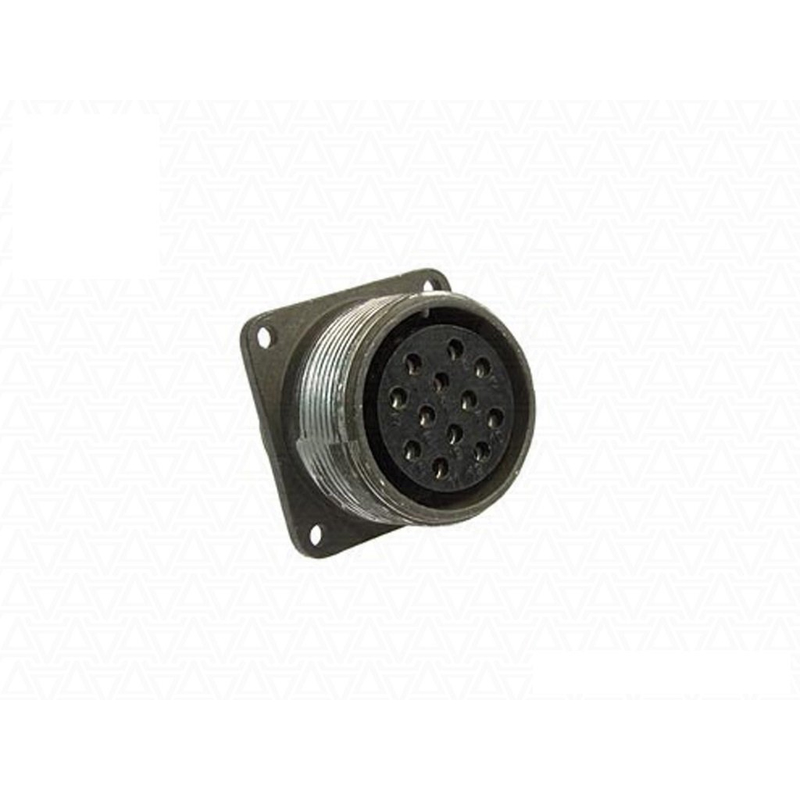

Розетка блочная ШР32П12ЭГ1 («розетки блочные „1“») относится к серии низкочастотных цилиндрических приборных разъёмов ШР, применяется в электро‑ и радиоаппаратуре для коммутации слаботочных и силовых цепей.

Назначение и место применения

ШР32П12ЭГ1 – это негерметичная приборная розетка блочного типа, предназначенная для надёжного соединения электрических цепей в стационарных и подвижных устройствах, в том числе в сварочном и промышленном оборудовании (например, для подключения кабеля управления от выпрямителя к полуавтомату). Она рассчитана на монтаж на панель/блок и используется совместно с соответствующей вилкой ШР32П12ЭГ1.

Основные характеристики

• Количество контактов – 12 шт., сочетание «1»: 6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм.

• Максимальное рабочее напряжение – до 850 В (постоянного и переменного тока).

• Токовая нагрузка на контакт: до 20 А для 1,5‑мм контактов и до 35 А для 2,5‑мм контактов (работа обычно задается на 10…25 А в зависимости от условий).

• Корпус выполнен из металла, изолятор – из бакелита (карболита), цвет изолятора обычно чёрный.

Конструкция и маркировка

Разъём ШР32П12ЭГ1 имеет цилиндрический корпус условного размера 32, приборную часть без патрубка (позиция «П»), гнездовой тип контактов («Г»), вариант «1» указывает на конкретное сочетание диаметров контактов 1,5/2,5 мм. Розетка монтируется на панель фланцем, механическое сочленение – резьбовое, электрическое присоединение обычно выполняется пайкой проводов.

Условия эксплуатации

• Диапазон рабочих температур – примерно от −60 до +100 °C, что позволяет использовать разъём в достаточно жёстких климатических условиях.

• Сопротивление изоляции в нормальных условиях не менее нескольких тысяч мегаом, что обеспечивает высокий уровень электрической прочности разъёма.
