ШР32П12ЭГ1 — это блочная (приборная) розетка серии ШР, негерметичный цилиндрический низкочастотный разъём для электрических цепей переменного и постоянного тока.

Основные характеристики

Розетка имеет 12 контактов: 6 диаметром 1,5 мм (рабочий ток до 10 А, максимум 20 А) и 6 диаметром 2,5 мм (рабочий ток до 25 А, максимум 35 А).
Работает при напряжении до 850 В, с проходным диаметром 36 мм и прямым выводом под экранированный кабель без патрубка.
Контакты из бронзы БрОЦ4-3 или латуни, с покрытием серебром (без "Н") или никелем (с "Н" в маркировке).

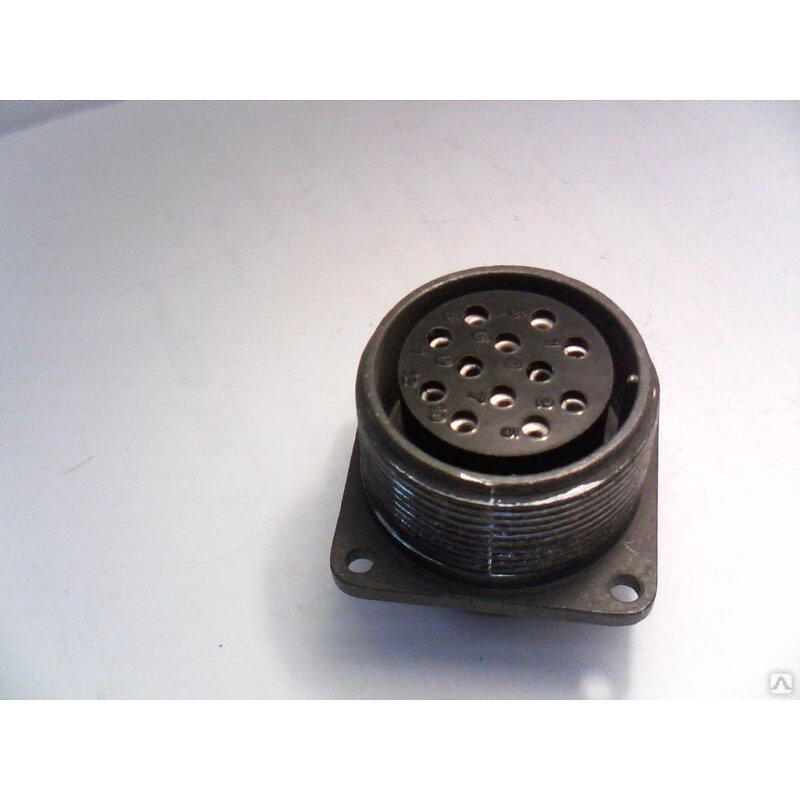

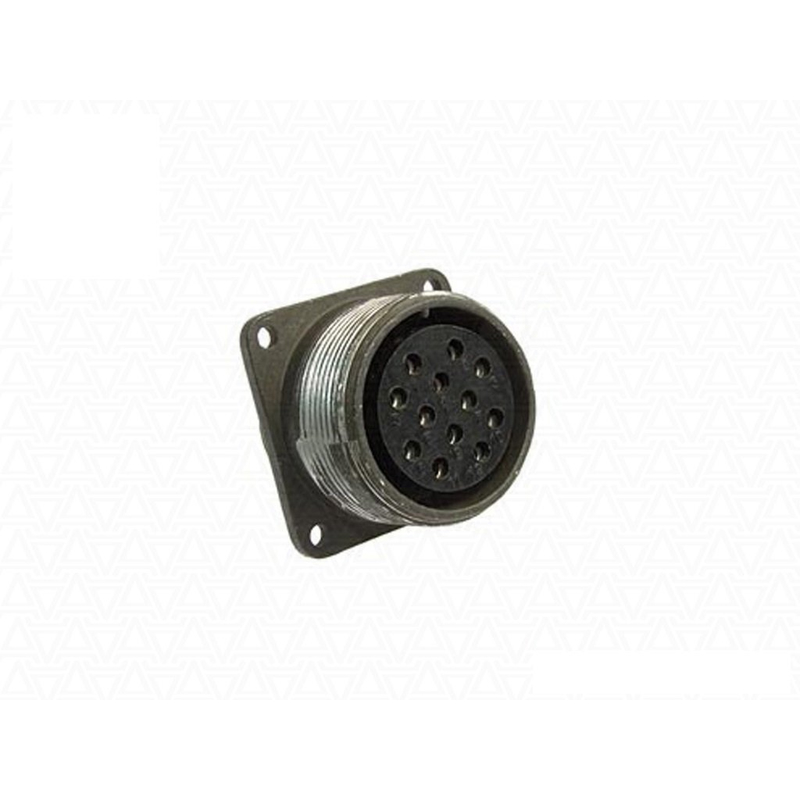

Эта розетка показана на фото: чёрная цилиндрическая конструкция с квадратным фланцем и 12 гнёздами контактов.

Расшифровка маркировки

• ШР — штепсельный разъём негерметичный.

• 32 — условный размер корпуса.

• П — приборная часть без патрубка.

• 12 — количество контактов.

• Э — условное обозначение.

• Г — розетка (гнездо).

• 1 — вариант исполнения.

Условия эксплуатации

Диапазон температур от -60 до +60 °C, сопротивление изоляции не менее 5000 МОм.
Выдерживает вибрацию 1–5000 Гц (30 g), акустические шумы до 170 дБ, механические удары 35 g.
Количество соединений-расчленений — до 500.
Ответная часть — кабельная вилка ШР32П12ЭГ1.

Применение

Предназначена для внутреннего монтажа в приборах, подходит для цепей частотой до 3 МГц.
Соответствует НКЦС.434410.111 ТУ.
