Назначение соединителя ШР32П12ЭГ1

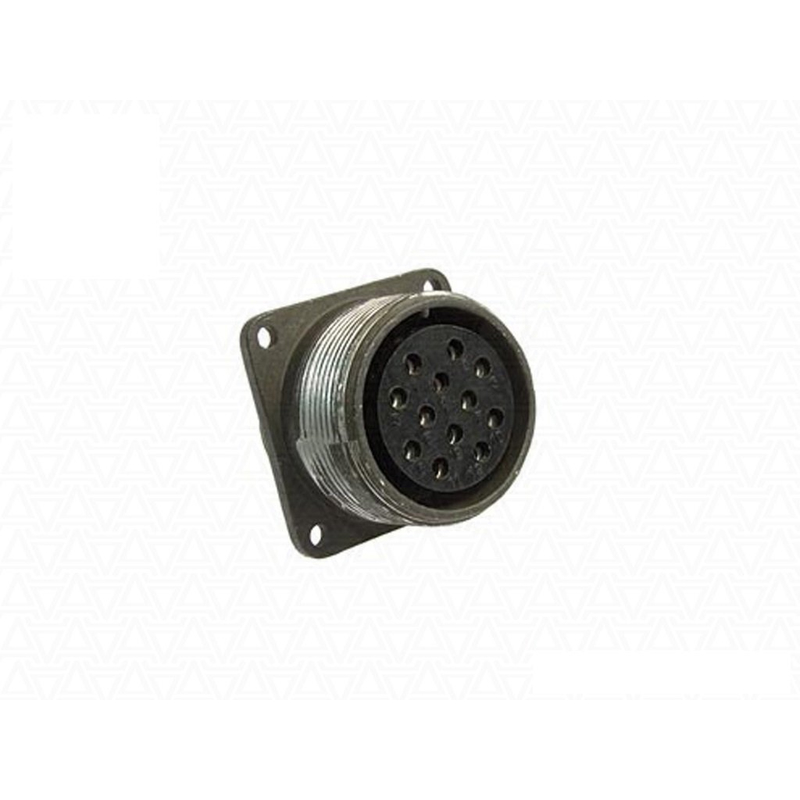

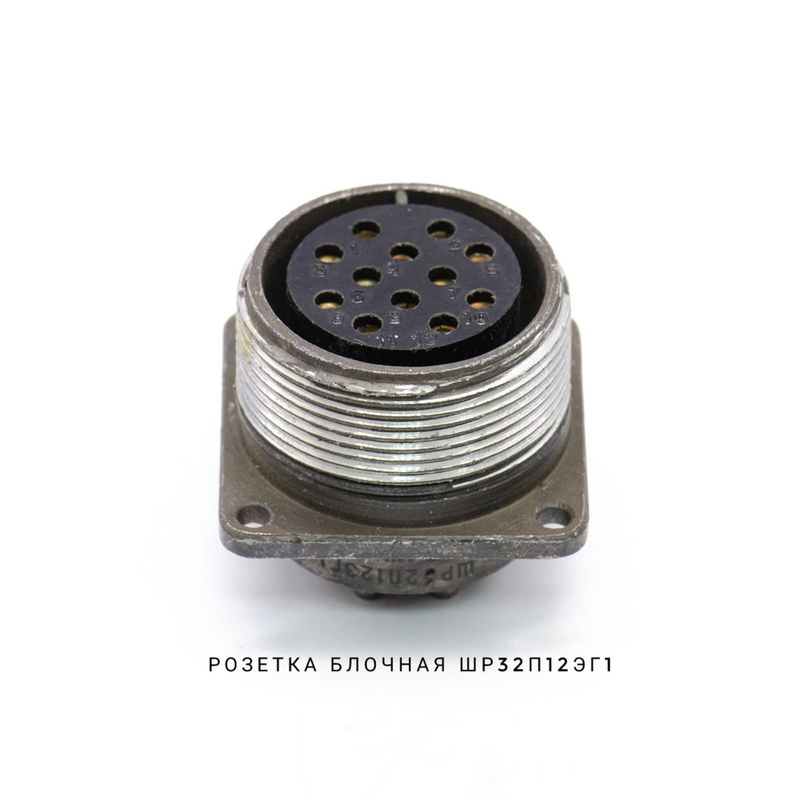

ШР32П12ЭГ1 представляет собой блочную розетку штепсельного разъема негерметичного типа, предназначенную для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Рабочее напряжение соединителя достигает 850 В (амплитудное значение), что позволяет использовать его в широком спектре электротехнического оборудования. Конструкция предусматривает установку на приборные панели, корпуса блоков и шасси аппаратуры, где требуется надежное разъемное соединение с экранированными кабелями.

Изделие относится к серии ШР с условным размером корпуса 32 и предназначено для работы в составе электро- и радиоаппаратуры. Благодаря конструктивному исполнению «П» (без патрубка) розетка монтируется непосредственно на поверхность оборудования и обеспечивает компактное подключение кабельной вилки с накидной гайкой.

Подтвержденные особенности конструкции

Соединитель ШР32П12ЭГ1 оснащен двенадцатью контактами гнездового типа и рассчитан на резьбовое сочленение с одношпоночной поляризацией корпусов. Такая схема исключает ошибки при подключении и гарантирует правильную ориентацию контактов при каждом соединении.

Ключевые технические параметры изделия:

• Тип соединителя: штепсельный разъем негерметичный.
• Условный размер корпуса: 32.
• Количество контактов: 12.
• Конструктивное исполнение: П — без патрубка.
• Вид гайки патрубка: Э — для экранированного кабеля.
• Вид контактов: Г — розетка (гнездо).
• Обозначение сочетания контактов: 1.
• Рабочее напряжение: до 850 В.
• Сопротивление изоляции: не менее 5000 МОм.

Токовая нагрузка зависит от диаметра установленных контактов. Для одиночного контакта диаметром 1,5 мм допустимый ток составляет до 20 А, для контакта диаметром 2,5 мм — до 35 А. Общая токовая нагрузка на соединитель достигает 210 А.

Стойкость к внешним воздействиям

Розетка ШР32П12ЭГ1 сохраняет работоспособность в жестких условиях эксплуатации благодаря продуманной механической прочности и широкому температурному диапазону. Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров в секунду за секунду (30 g). По устойчивости к механическим ударам соединитель рассчитан на одиночные воздействия до 5000 метров в секунду за секунду (500 g) и многократные удары до 350 метров в секунду за секунду (35 g).

Температурный диапазон эксплуатации составляет от минус 60 до плюс 60 градусов Цельсия. Изделие также рассчитано на работу при атмосферном пониженном давлении до 1,3 на 10 в минус четвертой степени Паскаля, что соответствует значению 1,3 на 10 в минус шестой степени миллиметров ртутного столба.

Применение и монтаж

Соединители ШР32П12ЭГ1 применяются для монтажа с экранированными или неэкранированными кабелями в электрических цепях различной аппаратуры. Изделие подходит для внутреннего и наружного применения при условии защиты от пыли и воды, поскольку конструкция не является герметичной.

Соединитель состоит из двух частей: вилки и розетки. Обе части могут выполняться в блочном (приборном) или кабельном варианте. Блочная розетка закрепляется на корпусе оборудования, а ответная кабельная вилка с гайкой для экранированного кабеля обеспечивает надежную фиксацию и защиту места соединения от механических воздействий.
