Назначение и область применения

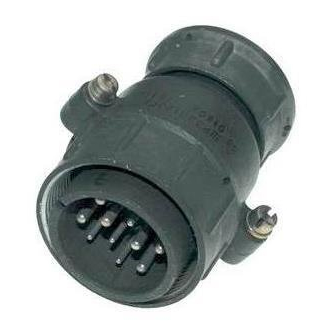

ШР32П12ЭГ1 — это приборная розетка цилиндрического низкочастотного разъёма серии ШР, предназначенная для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Изделие применяется в составе электрических соединителей для коммутации цепей в радиоэлектронной аппаратуре, приборах и устройствах, где требуется надёжное механическое и электрическое соединение при воздействии широкого спектра внешних факторов.

Розетка устанавливается в отверстие лицевой панели аппарата и служит ответной частью для кабельной вилки. Область применения охватывает промышленное и специальное оборудование, эксплуатируемое в условиях повышенных нагрузок, пониженного давления и расширенного температурного диапазона.

Технические характеристики

Розетка имеет 12 контактов, разделённых по диаметру и токовой нагрузке. Шесть контактов диаметром 1,5 мм рассчитаны на рабочий ток до 10 А с максимальным значением 20 А. Остальные шесть контактов диаметром 2,5 мм обеспечивают рабочий ток до 25 А с максимумом 35 А. Общая токовая нагрузка на соединитель достигает 210 А.

• Масса изделия — не более 74 г.
• Проходной диаметр — 36 мм.
• Напряжение — до 850 В.
• Рабочая частота — до 3 МГц.
• Количество контактов — 12.

Конструктивные особенности и монтаж

Изделие выполнено негерметичным, с прямым выводом под экранированный кабель, без патрубка. Крепление в отверстии лицевой панели аппарата осуществляется винтами М4, а присоединение проводов выполняется пайкой. Такая конструкция обеспечивает устойчивое механическое закрепление и надёжный электрический контакт при сохранении компактности узла.

Обозначение розетки расшифровывается следующим образом: ШР — штепсельный негерметичный разъём, 32 — условный размер корпуса, П — приборная часть без патрубка, 12 — количество контактов, Э — условное обозначение, Г — розетка, 1 — вариант исполнения. Ответной частью является кабельная вилка соответствующего типоразмера.

Условия эксплуатации и ресурс

Розетка сохраняет работоспособность при температурах от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, допуская перегрев контактов до плюс 110 градусов Цельсия. Изделие выдерживает линейное ускорение до 2000 метров на секунду в квадрате и пониженное давление 1,3 на 10 в минус четвёртой степени Паскаля.

1. Наработка — 1000 часов.
2. Количество сочленений-расчленений — 500.
3. Сохраняемость — 15 лет.

Указанные параметры подтверждают пригодность розетки для длительной эксплуатации в составе ответственных электрических соединений. Артикул изделия — 21229, категория — ШР32.
