Назначение и область применения

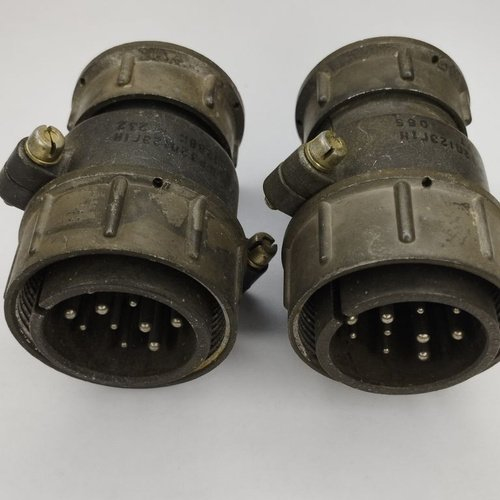

Кабельная вилка ШР32П12ЭГ1 представляет собой 12-контактный электрический соединитель серии ШР32, предназначенный для коммутации электрических цепей постоянного и переменного тока. Устройство рассчитано на эксплуатацию в составе электро- и радиоаппаратуры, где требуется надёжное разъёмное соединение с защитой от внешних воздействий и механических повреждений. Вилка обеспечивает стабильную работу в цепях с частотой до 3 МГц при амплитудном значении напряжения до 850 В, что позволяет применять её как в низкочастотных, так и в высокочастотных трактах.

Конструкция вилки предусматривает прямой патрубок и гайку для экранированного кабеля, благодаря чему обеспечивается корректный монтаж и фиксация кабельной сборки. Изделие может устанавливаться как с экранированными, так и с неэкранированными кабелями — выбор зависит от типа концевой гайки патрубка. Вилка предназначена для многократных сочленений и расчленений, что делает её удобной при проведении ремонтных, монтажных и пусконаладочных работ.

Подтверждённые технические особенности

Соединитель ШР32П12ЭГ1 обладает следующими характеристиками, подтверждёнными данными производителя:

• Количество контактов: 12, из них шесть контактов диаметром 1,5 мм и шесть контактов диаметром 2,5 мм;
• Токовая нагрузка: до 10 А для контактов диаметром 1,5 мм и до 25 А для контактов диаметром 2,5 мм;
• Общая токовая нагрузка на соединитель: 210 А;
• Сопротивление изоляции: не менее 5000 Ом в нормальных климатических условиях;
• Сочленение: резьбовое, с одношпоночной поляризацией корпусов;
• Покрытие контактов: серебро;
• Минимальная наработка: 1000 часов;
• Срок сохраняемости: 15 лет;
• Температурный диапазон эксплуатации: от минус 60 до плюс 60 градусов Цельсия.

Резьбовое сочленение с одношпоночной поляризацией исключает возможность неправильного соединения ответных частей и обеспечивает плотный, устойчивый к вибрациям контакт. Серебряное покрытие контактов снижает переходное сопротивление и повышает коррозионную стойкость токоведущих элементов. Сочетание контактов двух диаметров позволяет распределять токовые нагрузки в зависимости от назначения каждой цепи — от сигнальных линий до силовых проводников.

Конструктивное исполнение

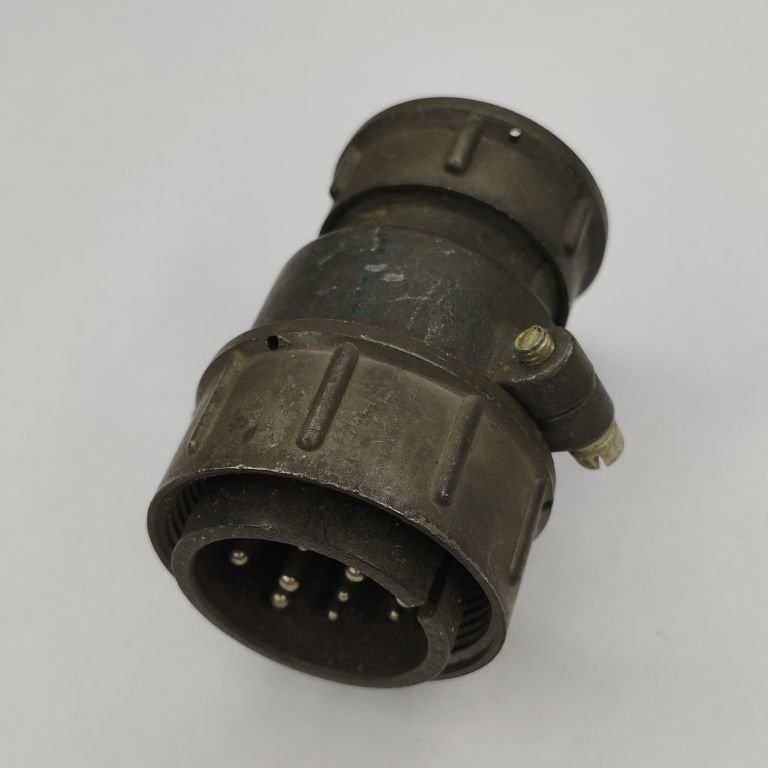

Вилка выполнена в металлическом корпусе с прямым кабельным патрубком, ориентированным вдоль оси соединителя. Такое решение упрощает прокладку кабеля в ограниченных пространствах и облегчает монтаж соединителя на конце жгута. Концевая гайка патрубка предназначена для фиксации экранированной оплётки кабеля, что позволяет сохранить целостность экранирования на всём протяжении линии и снизить уровень электромагнитных помех. При использовании неэкранированного кабеля применяется соответствующая гайка без зажима оплётки.

Поляризация корпусов реализована посредством одного шпоночного элемента, который гарантирует однозначное взаимное положение вилки и розетки при сочленении. Это особенно важно при подключении многоконтактных разъёмов, где ошибочная ориентация может привести к повреждению контактов или неправильной коммутации цепей. Изделие рассчитано на длительную эксплуатацию в жёстких климатических условиях, включая пониженные и повышенные температуры, при сохранении заявленных электрических параметров.

Рекомендации по применению

ШР32П12ЭГ1 применяется в стационарном и мобильном оборудовании, где необходима частая коммутация или замена блоков. Благодаря резьбовой фиксации соединение сохраняет целостность при ударных и вибрационных нагрузках. Вилка подходит для использования в составе распределительных устройств, контрольно-измерительных комплексов, радиоэлектронных стоек и промышленных установок. При монтаже следует учитывать соответствие диаметров контактов подключаемым проводникам и соблюдать схему распайки для равномерного распределения токовой нагрузки.
