Назначение соединителя ШР32П12ЭГ1-К

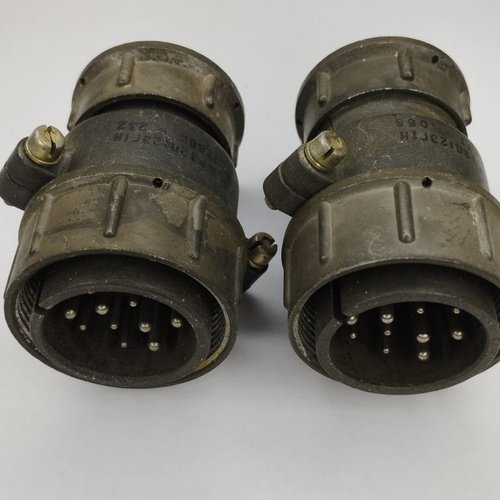

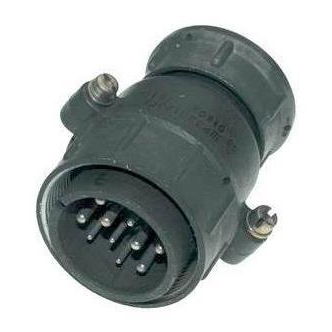

ШР32П12ЭГ1-К — это кабельная вилка производства АО «Завод Элекон», относящаяся к серии цилиндрических низкочастотных соединителей ШР. Изделие предназначено для надежного электрического соединения в радиоэлектронной и радиотехнической аппаратуре. Допускается применение как во внутренних, так и в наружных условиях при обеспечении защиты от пыли и влаги.

Вилка применяется для коммутации электрических цепей в составе кабельных сборок, жгутов и блоков аппаратуры. Метод сочленения — резьбовой, поляризация одношпоночная, что исключает неправильное соединение ответных частей.

Технические характеристики

Соединитель имеет 12 контактов. Из них 6 контактов диаметром 1,5 мм рассчитаны на рабочий ток до 10–20 А, и 6 контактов диаметром 2,5 мм — до 25–35 А. Максимальная общая токовая нагрузка составляет 210 А. Рабочее напряжение достигает 850 В, сопротивление изоляции — не менее 5000 МОм.

• Количество контактов: 12 (6 диаметром 1,5 мм и 6 диаметром 2,5 мм).
• Рабочий ток контактов 1,5 мм: до 10–20 А.
• Рабочий ток контактов 2,5 мм: до 25–35 А.
• Максимальная общая токовая нагрузка: 210 А.
• Рабочее напряжение: до 850 В.
• Сопротивление изоляции: не менее 5000 МОм.
• Метод сочленения: резьбовой, поляризация одношпоночная.

Конструкция и материалы

Вилка выполнена с прямым патрубком (П) и гайкой для экранированного кабеля (Э). Корпус изготовлен из алюминиевого сплава А-22 с оксидированием, цвет серый. Контакты — латунные, штыревые, извлекаемые, с серебряным покрытием. Монтаж осуществляется пайкой. Резьба накидной гайки — M36×1,5.

Габаритные размеры и масса

Длина соединителя составляет 60,1 мм, диаметр — 41,5 мм, проходной диаметр — 36 мм. Масса — около 90–93 г.

Условия эксплуатации

Вилка выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением 300 м/с² (30 g). Механические удары одиночного действия — до 5000 м/с² (500 g), многократного действия — 350 м/с². Линейное ускорение — 2000 м/с².

Температурный диапазон эксплуатации — от минус 60 до плюс 60 °C, с перегревом контактов до плюс 110 °C. Влажность — до 98% при температуре плюс 25 °C. Атмосферное давление — от 1,33×10⁻⁴ до 50,6×10⁴ Па. Климатическое исполнение — УХЛ.

Ресурс и совместимость

• Минимальная наработка: 1000 часов.
• Ресурс: 500 сочленений-расчленений.
• Срок хранения: 15 лет.

Вилка ШР32П12ЭГ1-К взаимосочетается с розетками типа ШР32П12ЭГ1 или аналогами 2РТТ, 2РТ-А. Артикул изделия — 9972, категория — ШР32, производитель — Элекон.
