Назначение и область применения

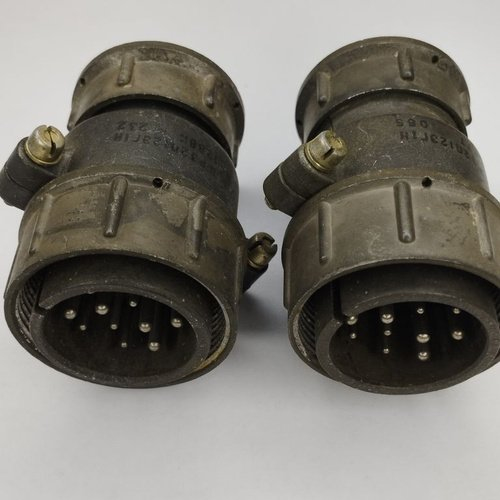

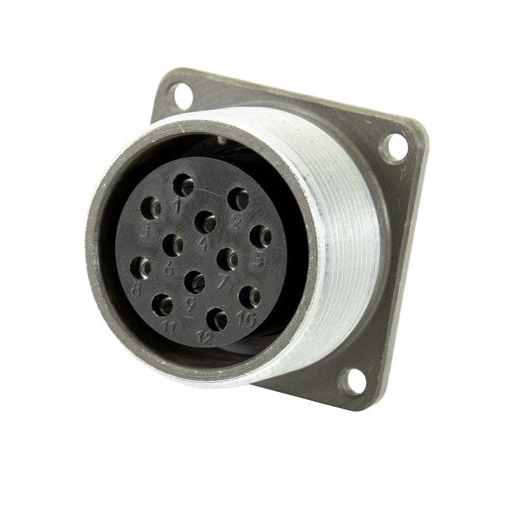

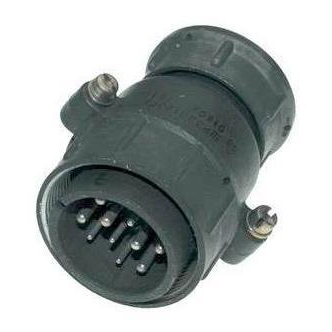

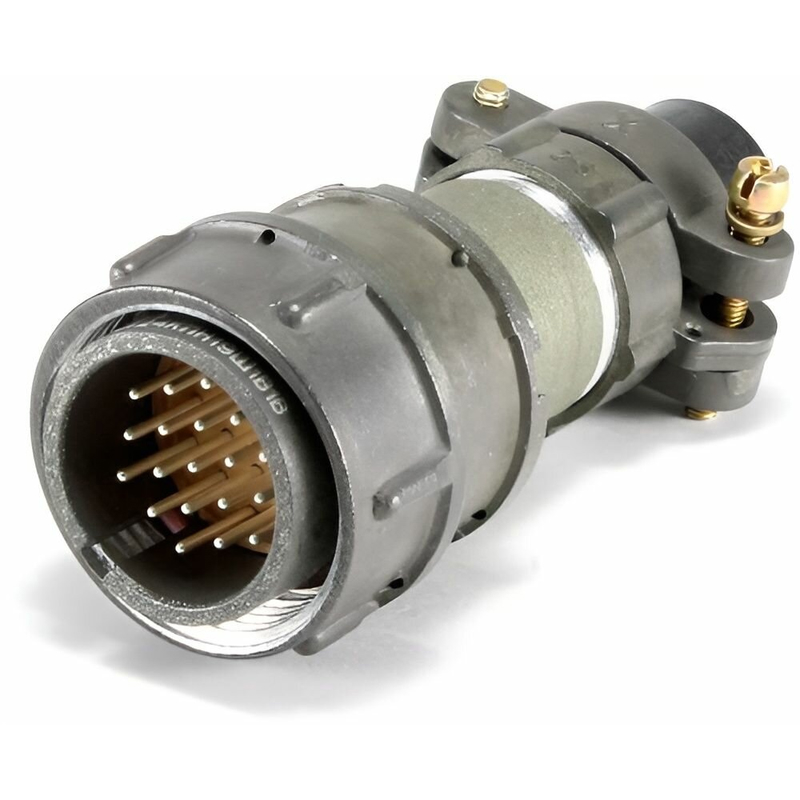

ШР32П12ЭГ1‑К — это цилиндрический низкочастотный электрический разъём из серии ШР, выполненный в виде кабельной вилки или приборной розетки в зависимости от конкретного исполнения. Устройство предназначено для соединения кабельных и приборных линий в электрических цепях постоянного и переменного тока.

Разъём применяется для коммутации цепей постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 850 В. Изделие востребовано в распределительных щитах, аппаратуре автоматики и управления, измерительных и испытательных устройствах. Конструкция рассчитана на эксплуатацию как внутри помещений, так и наружно при дополнительной защите от пыли и влаги. Климатическое исполнение соответствует категории УХЛ.

Конструкция и контакты

Разъём содержит 12 контактов, из которых 6 имеют диаметр 1,5 мм и 6 — диаметр 2,5 мм. Исполнение негерметичное. Контакты имеют серебряное покрытие, в ряде случаев комбинированное серебряно‑никелевое. Монтаж осуществляется пайкой проводов к контактам или кабеля к корпусу. Разъём совместим как с экранированными, так и с неэкранированными кабелями.

Комбинированный набор контактов разного диаметра позволяет в одном соединителе объединять сильноточные силовые цепи и низкоточные сигнальные линии, что упрощает компоновку оборудования и сокращает количество применяемых разъёмов.

Электрические и климатические характеристики

• Максимальное рабочее напряжение — до 850 В (амплитудное значение).
• Допустимый ток на контакт диаметром 1,5 мм — до 10–20 А в зависимости от источника и условий эксплуатации.
• Допустимый ток на контакт диаметром 2,5 мм — до 25–35 А.
• Рабочий диапазон температур окружающей среды — от −60 до +60 °C.
• Минимальный срок сохраняемости без снижения параметров — 15 лет.

Механическая и эксплуатационная стойкость

Разъём рассчитан на амплитудное значение синусоидальной вибрации до 300 м/с² в диапазоне частот от 1 до 5000 Гц. Изделие выдерживает одиночные ударные нагрузки до 5000 м/с² и многократные удары до 350 м/с², а также линейное ускорение до 2000 м/с². Такие параметры позволяют использовать разъём в составе подвижных и вибронагруженных узлов аппаратуры.

Количество сочленений‑расчленений составляет не менее 500 циклов. Минимальная наработка — 1000 часов. Указанные характеристики подтверждают пригодность разъёма для длительной эксплуатации в промышленных условиях с периодическим обслуживанием и перекоммутацией линий.

Применение и совместимость

ШР32П12ЭГ1‑К ориентирован на использование в аппаратуре, где требуется надёжное разъёмное соединение с возможностью быстрого отсоединения кабельной части от приборной. Благодаря сочетанию контактов двух диаметров разъём подходит для смешанных цепей питания и управления. При подборе ответной части следует учитывать различия между вилкой ШР32П12ЭГ1‑К и розеткой того же типа, а также возможность применения аналогов по ряду ШГ и ШВ.
