ШР32П12ЭГ1: кабельная вилка для надёжных многоконтактных соединений

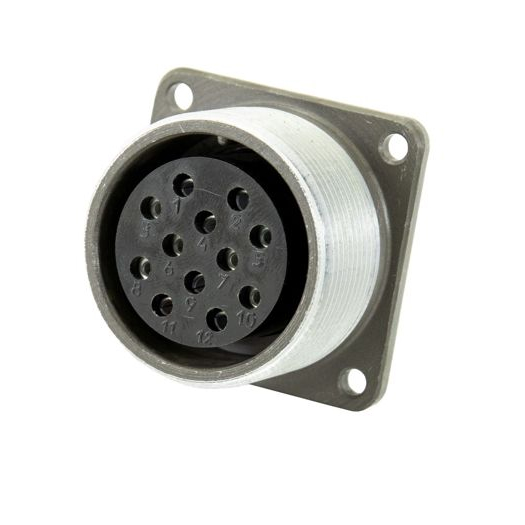

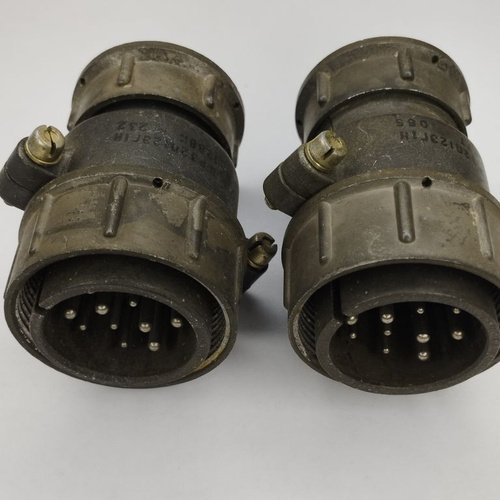

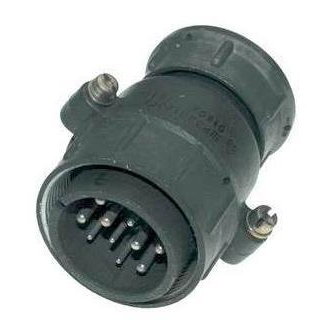

ШР32П12ЭГ1 — цилиндрический низкочастотный электрический соединитель серии ШР, выполненный в виде кабельной вилки с прямым патрубком и узлом для экранированного кабеля. Разъём рассчитан на формирование надёжных разъёмных соединений в цепях постоянного и переменного тока, включая применение в радиоэлектронной, измерительной, промышленной и специальной аппаратуре.

Конструкция ШР32П12ЭГ1 сочетает 12 штыревых контактов, резьбовое сочленение и одношпоночную поляризацию. Такое исполнение помогает исключить ошибочную ориентацию при подключении и обеспечивает устойчивую фиксацию пары разъёмов при вибрациях и эксплуатационных нагрузках.

Расшифровка маркировки

Обозначение ШР32П12ЭГ1 отражает ключевые конструктивные признаки соединителя:

ШР32П12ЭГ1 относится к негерметичным соединителям. Поэтому его целесообразно использовать внутри корпусов, шкафов, стоек, приборных отсеков либо в оборудовании, где предусмотрена защита от прямого попадания влаги и загрязнений.

Электрические параметры

Контактная группа разъёма включает шесть контактов диаметром 1,5 мм и шесть контактов диаметром 2,5 мм. Это позволяет объединить в одном разъёме сигнальные, управляющие и силовые цепи с разной токовой нагрузкой.

Для контактов диаметром 1,5 мм допускается присоединение проводника сечением до 1,93 мм², а для контактов диаметром 2,5 мм — до 3 мм². При подборе кабеля важно учитывать не только сечение жилы, но и допустимый наружный диаметр кабеля, конструкцию экрана и требования к механической разгрузке ввода.

Конструкция и особенности

Вилка ШР32П12ЭГ1 имеет металлический корпус из алюминиевого сплава и изолятор из бакелита. Контакты изготавливаются из латуни с серебряным покрытием, что способствует снижению переходного сопротивления и повышает стабильность контактирования при длительной эксплуатации.

Ключевые особенности исполнения:

• Кабельная вилка со штыревыми контактами

• Прямой патрубок для осевого ввода кабеля

• Гайка для фиксации экранированного кабеля

• Резьбовое соединение с накидной гайкой M36×1,5

• Одношпоночная поляризация корпуса

• Сменные, извлекаемые контакты

• Негерметичная конструкция

• Серебряное покрытие контактных поверхностей

• Ресурс не менее 500 циклов сочленения и расчленения

Наружный диаметр корпуса составляет около 41,5 мм, а габаритные размеры исполнения приводятся как 60,1 × 41,5 × 53,1 мм. Эти параметры следует учитывать при компоновке разъёма на кабеле, в приборном отсеке или на панели оборудования.

Области применения

Разъём ШР32П12ЭГ1 используется там, где требуется передавать несколько электрических цепей через единый разъёмный интерфейс и обеспечить механически прочное подключение кабеля. Типичные направления применения:

• Промышленная автоматика и системы управления

• Радиоэлектронная и радиотехническая аппаратура

• Измерительные комплексы и испытательные стенды

• Системы связи и передачи сигналов

• Электрошкафы, стойки и приборные панели

• Оборудование с экранированными многожильными кабелями

• Транспортная, энергетическая и специальная техника

Наличие контактов двух типоразмеров делает ШР32П12ЭГ1 удобным для комбинированных схем. Например, через шесть контактов Ø2,5 мм можно передавать питание исполнительных устройств, а через шесть контактов Ø1,5 мм — сигналы датчиков, управления, блокировки или обратной связи.

Что учитывать при монтаже

Перед монтажом необходимо сверить контактную схему вилки с ответной частью, правильно определить назначение цепей и обеспечить соответствие сечения проводников допустимой токовой нагрузке. При работе с экранированным кабелем следует предусмотреть корректное присоединение экрана к конструктивным элементам разъёма в соответствии с требованиями электромагнитной совместимости конкретного оборудования.

Также важно соблюдать следующие условия:

• Не превышать допустимые токи для контактов разных диаметров.

• Исключать перекос при резьбовом сочленении вилки и ответной части.

• Контролировать затяжку элементов патрубка и кабельного ввода.

• Не использовать негерметичный разъём в условиях прямого воздействия воды без дополнительной защиты.

• Проверять целостность изолятора, контактов и резьбы перед вводом оборудования в эксплуатацию.

• Выполнять распайку и разделку кабеля с учётом требований технической документации на конкретную модификацию.

ШР32П12ЭГ1 представляет собой практичное решение для построения многоконтактных кабельных соединений, где важны механическая прочность, устойчивость к внешним воздействиям, разделение цепей по токовой нагрузке и возможность работы с экранированным кабелем.
