Назначение и область применения

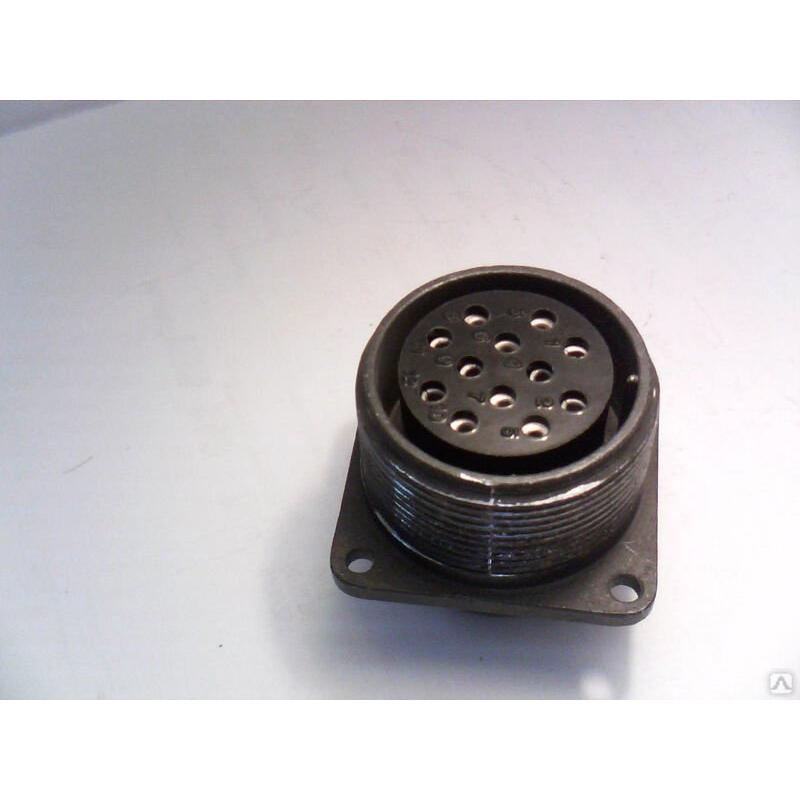

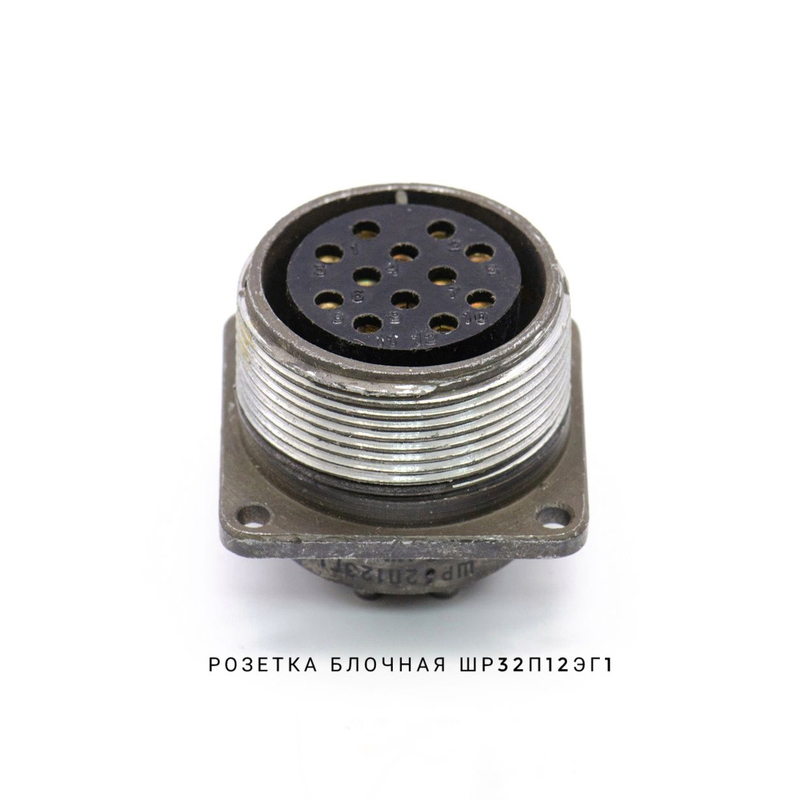

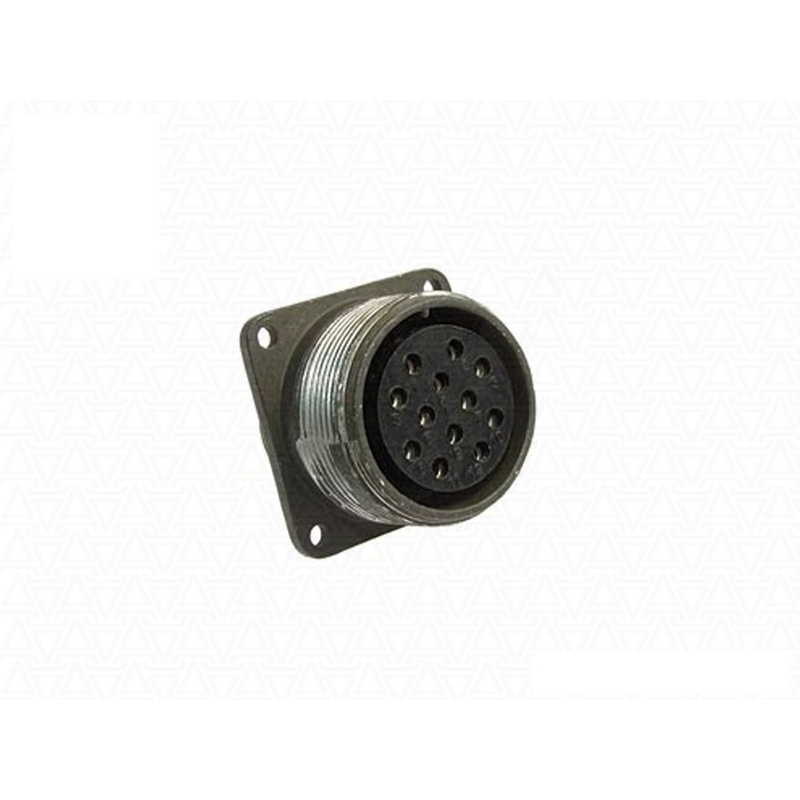

ШР32П12ЭГ1 — это 12-контактная негерметичная блочная розетка серии ШР, предназначенная для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Изделие относится к разъёмам промышленного назначения и применяется в стационарных установках, где требуется надёжное коммутационное соединение с высокой токовой нагрузкой. Конструктивно розетка рассчитана на монтаж с экранированным кабелем, что обеспечивает защиту соединения от внешних электромагнитных помех и гарантирует стабильную передачу сигнала в условиях сложной электромагнитной обстановки.

Ответной частью для розетки ШР32П12ЭГ1 является вилка ШР32П12ЭГ1. Пара «розетка-вилка» образует разъёмное соединение, рассчитанное на многократное сочленение и расчленение без потери эксплуатационных характеристик. Благодаря блочному исполнению розетка устанавливается непосредственно на корпус оборудования или монтажную панель, что позволяет формировать компактные и защищённые узлы коммутации.

Технические характеристики

Розетка обеспечивает соединение двенадцати контактов, из которых шесть имеют диаметр 1,5 мм, а шесть — диаметр 2,5 мм. Рабочая токовая нагрузка составляет до 10 А на каждый контакт диаметром 1,5 мм и до 25 А на каждый контакт диаметром 2,5 мм. Общая токовая нагрузка на соединитель достигает 210 А, что позволяет использовать изделие в силовых цепях с высокими требованиями к пропускной способности.

Изделие рассчитано на напряжение переменного и постоянного тока до 850 В. Проходной диаметр розетки составляет 36 мм, что определяет совместимость с соответствующими типами экранированных кабелей и монтажных отверстий. Сопротивление контакта не превышает 2,5 мОм для контактов диаметром 1,5 мм и 1 мОм для контактов диаметром 2,5 мм. Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм.

Контакты и покрытие

• Контакты диаметром 1,5 мм — шесть штук
• Контакты диаметром 2,5 мм — шесть штук
• Покрытие контактов — серебряное или никелевое
• Сопротивление контактов 1,5 мм — не более 2,5 мОм
• Сопротивление контактов 2,5 мм — не более 1 мОм

Условия эксплуатации и надёжность

ШР32П12ЭГ1 рассчитана на эксплуатацию в широком диапазоне температур окружающей среды — от минус 60 до плюс 60 градусов Цельсия, что позволяет применять её в климатически сложных регионах и в составе оборудования, работающего на открытом воздухе или в неотапливаемых помещениях. Розетка выдерживает не менее 500 сочленений-расчленений без ухудшения электрических характеристик.

Изделие устойчиво к механическим воздействиям: выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате, а также механические удары одиночного действия с ускорением 5000 метров на секунду в квадрате и многократного действия с ускорением 350 метров на секунду в квадрате. Эти параметры подтверждают пригодность розетки для использования в аппаратуре, подверженной вибрационным и ударным нагрузкам.

Расшифровка обозначения

Маркировка ШР32П12ЭГ1 содержит следующую информацию об изделии:

• ШР — тип соединителя
• 32 — условный размер корпуса
• П — конструктивное исполнение приборной части (без патрубка)
• 12 — количество контактов
• Э — вид гайки патрубка (для экранированного кабеля)
• Г — вид контактов (розетка)
• 1 — обозначение сочетания контактов (шесть контактов диаметром 1,5 мм и шесть контактов диаметром 2,5 мм)
