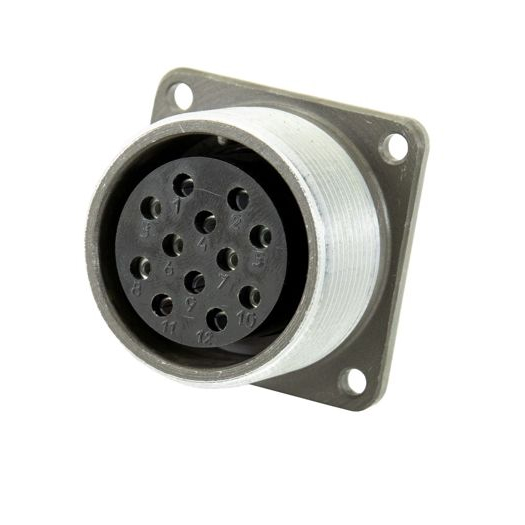

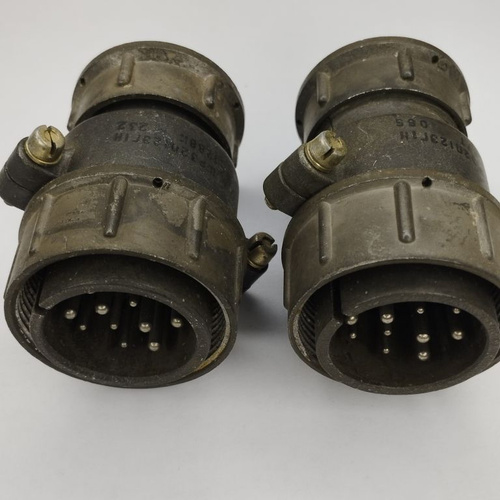

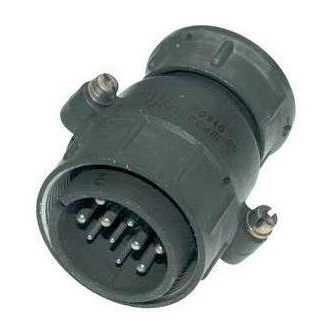

ШР32П12ЭГ1: 12-контактный цилиндрический разъём для силовых и сигнальных цепей

ШР32П12ЭГ1 — низкочастотный цилиндрический электрический соединитель серии ШР, рассчитанный на надёжную коммутацию цепей постоянного и переменного тока. Исполнение с 12 контактами подходит для оборудования, где требуется одновременно передавать силовые линии и управляющие сигналы через единый разъёмный интерфейс.

Разъём относится к негерметичным соединителям нормальных габаритов с резьбовым сочленением. Такая конструкция обеспечивает механически прочную фиксацию ответных частей и помогает исключить случайное разъединение при вибрационных и эксплуатационных нагрузках.

Конструкция ШР32П12ЭГ1

Маркировка ШР32П12ЭГ1 указывает на принадлежность изделия к серии цилиндрических разъёмов ШР с условным размером корпуса 32 и контактной вставкой на 12 позиций. В распространённом исполнении разъём имеет комбинированную контактную группу:

• 6 контактов диаметром 1,5 мм;

• 6 контактов диаметром 2,5 мм;

• контакты со штыревой частью в исполнении вилки;

• серебряное покрытие контактных поверхностей;

• монтаж проводников пайкой;

• резьбовое сочленение с одношпоночной поляризацией корпуса.

Комбинация контактов разного диаметра удобна при разводке смешанных цепей. Контакты меньшего диаметра применяют для дискретных сигналов, управления, контроля и измерений, а более крупные — для цепей с повышенной токовой нагрузкой.

Основные технические характеристики

Указанные характеристики делают ШР32П12ЭГ1 подходящим для аппаратуры, работающей в цепях с напряжением до 850 В и нуждающейся в разделении силовых и слаботочных линий. Параметры конкретного изделия следует сопоставлять с его технической документацией и вариантом исполнения.

Где применяют разъём

Соединитель ШР32П12ЭГ1 может использоваться в промышленной, транспортной, измерительной и специальной аппаратуре. Типовые задачи применения:

• подключение кабельных жгутов к блокам управления и распределительным панелям;

• коммутация цепей питания, управления, сигнализации и контроля;

• создание разъёмных соединений в шкафах автоматики;

• подключение электрических приводов, исполнительных механизмов и датчиков;

• монтаж оборудования, для которого важны вибростойкость и надёжная механическая фиксация разъёма.

Резьбовая система соединения и поляризация предотвращают неправильную стыковку ответных частей. Это особенно важно при обслуживании многоконтактного оборудования, где ошибка подключения может привести к нарушению работы цепей управления или питания.

Особенности выбора и монтажа

При проектировании или замене соединителя ШР32П12ЭГ1 необходимо проверить совместимость обеих частей пары: исполнение вилки и розетки, тип корпуса, расположение контактов, вариант патрубка и способ ввода кабеля. Важно также учитывать назначение контактов разных диаметров и не превышать допустимый рабочий ток для каждой контактной группы.

Для долговечной работы соединения рекомендуется:

• распределять силовые цепи по контактам Ø2,5 мм, а сигнальные — по контактам Ø1,5 мм;

• выполнять пайку с соблюдением технологии, не допуская перегрева изоляционной вставки;

• обеспечивать разгрузку кабеля от механического натяжения;

• контролировать чистоту контактных поверхностей перед соединением;

• применять дополнительную защиту при эксплуатации во влажной или запылённой среде, поскольку разъём относится к негерметичному исполнению.

ШР32П12ЭГ1 остаётся практичным решением для создания разъёмных электрических соединений с комбинированной токовой нагрузкой. Его 12-контактная компоновка, резьбовая фиксация, серебряные контакты и широкий температурный диапазон позволяют использовать разъём в ответственных электротехнических системах.
