ШР32П12ЭГ1: 12-контактный промышленный разъём для надёжных электрических соединений

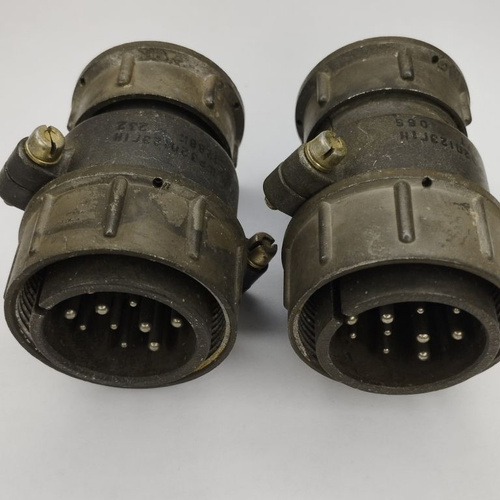

ШР32П12ЭГ1 — цилиндрический низкочастотный разъём серии ШР, предназначенный для коммутации электрических цепей постоянного и переменного тока. Исполнение относится к негерметичным приборным розеткам и применяется в составе промышленного, сварочного, энергетического, измерительного и радиоэлектронного оборудования.

Разъём рассчитан на создание разъёмного соединения между кабелями, отдельными блоками и функциональными узлами аппаратуры. Резьбовое сочленение помогает надёжно фиксировать подключение, а одношпоночная поляризация исключает неправильную ориентацию при стыковке ответных частей.

Основные характеристики ШР32П12ЭГ1

Конструкция ШР32П12ЭГ1 включает 12 контактов двух типоразмеров:

• 6 контактов диаметром 1,5 мм

• 6 контактов диаметром 2,5 мм

• Рабочий ток — до 10 А для контактов 1,5 мм и до 25 А для контактов 2,5 мм

• Допустимая суммарная токовая нагрузка соединителя — до 210 А

• Рабочее напряжение — до 850 В

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм

• Сопротивление контакта — до 0,0025 Ом для контактов 1,5 мм и до 0,001 Ом для контактов 2,5 мм.

Такое сочетание контактов позволяет передавать в одном разъёме цепи питания, управления и сигналов, что упрощает компоновку оборудования и снижает количество отдельных соединений.

Конструктивные особенности

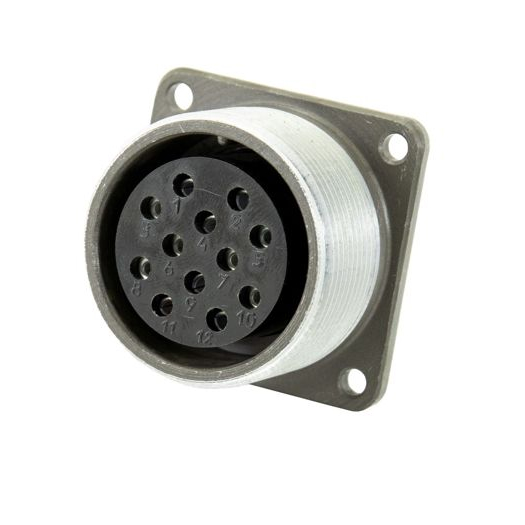

ШР32П12ЭГ1 представляет собой приборную розетку без патрубка, предназначенную для установки на панель, корпус или другую конструктивную часть аппаратуры. Обозначение «ЭГ1» указывает на прямое исполнение, ориентированное на применение с экранированным кабелем; при этом конкретный способ монтажа должен соответствовать технической документации и конструкции ответной части.

Контактная группа может иметь серебряное или никелевое покрытие. Такие покрытия способствуют стабильному электрическому контакту и повышают стойкость контактных поверхностей при регулярных подключениях.

Условия эксплуатации

Разъём ШР32П12ЭГ1 рассчитан на эксплуатацию в широком температурном диапазоне — от −60 °C до +60 °C. С учётом перегрева контактов допускается смена температур в пределах от −60 °C до +110 °C.

Для промышленной техники важна механическая устойчивость соединителя. Изделие выдерживает вибрационные воздействия в диапазоне 1–5000 Гц, одиночные механические удары с ускорением до 5000 м/с² и многократные удары до 350 м/с². Заявленный ресурс составляет не менее 500 циклов сочленения и расчленения, а минимальная наработка — 1000 часов.

При этом ШР32П12ЭГ1 относится к негерметичным соединителям. Для использования на открытом воздухе или в условиях повышенной влажности и запылённости необходимо предусмотреть конструктивную защиту разъёма от прямого воздействия воды, пыли и агрессивной среды.

Где применяется разъём

ШР32П12ЭГ1 используется там, где требуется надёжно и многократно подключать электрические цепи при обслуживании, ремонте или замене модулей оборудования. Типовые сферы применения включают:

• Сварочные выпрямители, полуавтоматы и системы дистанционного управления.

• Промышленные шкафы, силовые и управляющие цепи.

• Контрольно-измерительную аппаратуру.

• Электротехнические установки и стендовое оборудование.

• Радиоэлектронные приборы и блоки с кабельными подключениями.

В частности, такие разъёмы применяют для подключения кабелей управления в сварочном оборудовании, включая установки, использующие дистанционное регулирование и питание от слаботочных цепей.

Что учитывать при подборе

При выборе ответной части к ШР32П12ЭГ1 необходимо сверять не только количество контактов, но и схему их расположения, тип исполнения, способ монтажа, наличие экранирования, вариант патрубка и параметры электрической нагрузки. Важно учитывать диаметр контактов и сечение подключаемых проводов: для контактов 1,5 мм указывается сечение до 1,93 мм², для контактов 2,5 мм — до 3 мм².

ШР32П12ЭГ1 остаётся практичным решением для оборудования, где важны компактное размещение нескольких цепей, резьбовая фиксация, устойчивость к механическим воздействиям и возможность регулярного подключения ответной части.
