ШР32П12ЭГ1 — это низкочастотный цилиндрический соединитель серии ШР, предназначенный для надежного соединения электрических цепей переменного и постоянного тока.

Соединитель имеет 12 контактов: 6 диаметром 1,5 мм (рабочий ток до 10 А, максимум 20 А) и 6 диаметром 2,5 мм (рабочий ток до 25 А, максимум 35 А). Рабочее напряжение достигает 850 В, а общая токовая нагрузка на соединитель — до 210 А. Диапазон частот — до 3 МГц, сопротивление контакта не превышает 0,0025 Ом, сопротивление изоляции — не менее 5000 МОм.

ШР32П12ЭГ1 выпускается в двух вариантах: розетка приборная (без патрубка, для монтажа на панель) и вилка кабельная (с прямым патрубком для экранированного кабеля, проходной диаметр 36 мм). Корпус условного размера 32 изготавливается из алюминия, масса вилки — около 93,5 г. Выдерживает вибрацию (1–5000 Гц, 300 м/с²), удары (до 5000 м/с²) и линейное ускорение до 2000 м/с².

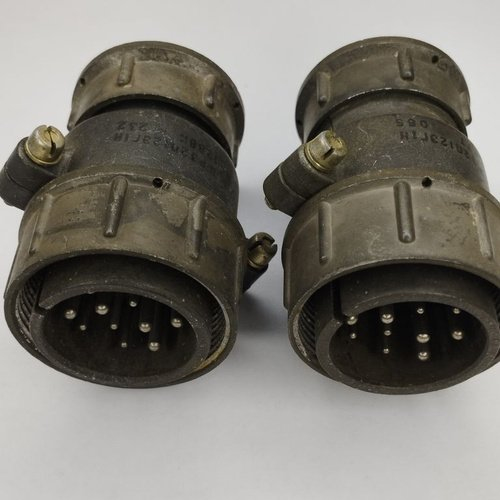

Эта вилка кабельная ШР32П12ЭГ1 предназначена для подключения экранированного кабеля с сечением проводов до 1,93 мм² (для 1,5 мм) и 3 мм² (для 2,5 мм).

• ШР — тип (негерметичный штепсельный разъем).

• 32 — размер корпуса.

• П — прямой патрубок (для кабельной части).

• 12 — количество контактов.

• Э — гайка для экранированного кабеля.

• Г — нормальные габариты.

• 1 — модификация.

Используется в радиоэлектронной и радиотехнической аппаратуре для внутренних и наружных условий (с защитой от пыли и влаги). Ресурс: 500 соединений-расчленений, наработка 1000 часов, срок хранения 15 лет. Климатическое исполнение — УХЛ.

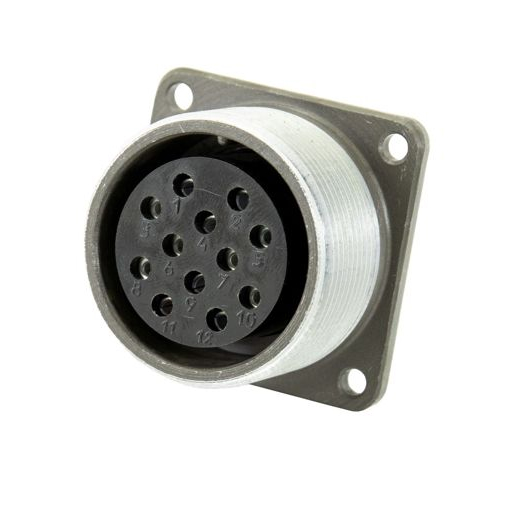

Розетка приборная ШР32П12ЭГ1 монтируется на панель и сочетается с вилкой как ответная часть.
