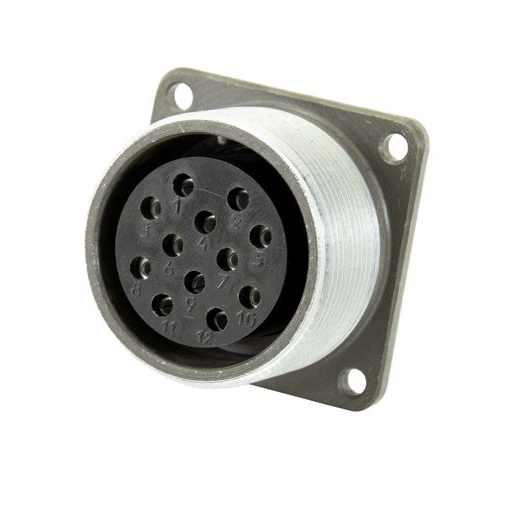

Разъем ШР32П12ЭГ1 представляет собой 12-контактный негерметичный соединитель, используемый в электрических цепях. Он предназначен для работы с постоянным и переменным током и имеет следующие ключевые характеристики:

Основные характеристики

• Тип соединителя : ШР (штепсельный разъем негерметичный).
• Количество контактов : 12 (6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм).
• Рабочее напряжение : до 850 В.
• Максимальная токовая нагрузка :
  • 20 А для контактов ? 1,5 мм.
  • 35 А для контактов ? 2,5 мм.
• Сопротивление контакта : не более 0,0025 Ом для ? 1,5 мм и 0,001 Ом для ? 2,5 мм.
• Сопротивление изоляции : не менее 5000 МОм.
• Материал корпуса : обычно изготавливается из пластмассы или алюминиевого сплава.

Конструктивные особенности

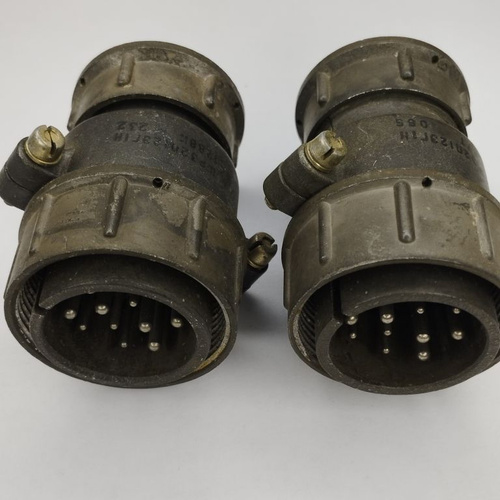

Разъем состоит из двух частей: вилки и розетки. вилка может иметь прямой или угловой патрубок, а также предназначена для подключения экранированных или неэкранированных кабелей. Соединение осуществляется резьбой, что обеспечивает надежное крепление.

Применение

Разъем ШР32П12ЭГ1 широко используется в электро- и радиоаппаратуре для соединения и разъединения электрических цепей. Он подходит для применения в условиях, где требуется высокая надежность соединений и устойчивость к механическим воздействиям.

Габаритные размеры

• Условный размер корпуса: 32.
• Общие размеры (примерно): длина — 57 мм, ширина — 51 мм.

Расшифровка обозначений

Обозначение ШР32П12ЭГ1 расшифровывается следующим образом:

• ШР — тип разъема.
• 32 — условный размер корпуса.
• П — конструктивное исполнение (без патрубка).
• 12 — количество контактов.
• Э — вид гайки патрубка (для экранированного кабеля).
• Г — вид соединителя ( розетка ).
• 1 — обозначение сочетания контактов.

Таким образом, разъем ШР32П12ЭГ1 является универсальным и надежным решением для различных электрических соединений.
