Назначение и область применения

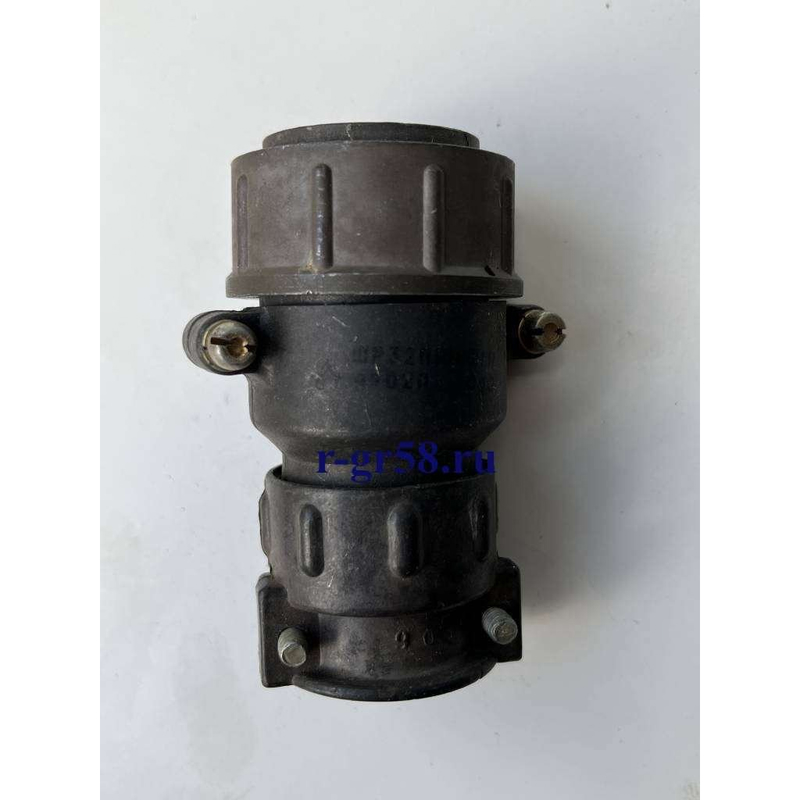

ШР32П10ЗШ1 представляет собой низкочастотный цилиндрический разъём (соединитель), предназначенный для надёжного электрического соединения в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к категории ШР32 и выполнено в виде приборной вилки без патрубка. Разъём рассчитан на работу в цепях переменного и постоянного тока частотой до 3 МГц при напряжении до 850 В.

Соединитель предназначен для внутреннего и наружного монтажа. Конструкция предусматривает защиту от пыли и влаги, что позволяет использовать изделие в аппаратуре общего назначения. Климатическое исполнение — УХЛ, резьбовое соединение и одношпоночная поляризация обеспечивают надёжную фиксацию и правильную ориентацию при сочленении.

Технические характеристики

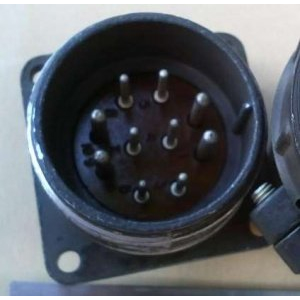

Разъём оснащён 10 контактами, которые распределены следующим образом:

• 6 контактов диаметром 1,5 мм — рабочий ток до 10 А на контакт;
• 4 контакта диаметром 2,5 мм — рабочий ток до 25 А на контакт.

Общая токовая нагрузка соединителя достигает 160 А. Сопротивление контакта не превышает 0,0025 Ом для контактов диаметром 1,5 мм и 0,001 Ом для контактов диаметром 2,5 мм. Сопротивление изоляции составляет не менее 5000 МОм.

Изделие сохраняет работоспособность при вибрационных нагрузках до 5000 Гц с ускорением 300 метров в секунду за секунду, механических ударах до 5000 метров в секунду за секунду и линейном ускорении 2000 метров в секунду за секунду. Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, с учётом перегрева контактов до плюс 110 градусов Цельсия.

Показатели надёжности

• минимальная наработка — 1000 часов;
• количество сочленений-расчленений — 500 циклов;
• срок сохраняемости — 15 лет.

Расшифровка обозначения

Маркировка ШР32П10ЗШ1 содержит сведения о конструкции и исполнении соединителя:

• ШР — тип соединителя: негерметичный цилиндрический разъём;
• 32 — условный размер корпуса;
• П — конструктивное исполнение приборной части без патрубка;
• 10 — количество контактов;
• З (или Э) — условное обозначение, возможны вариации в маркировке;
• Ш — вид в приборной части: вилка со штырями;
• 1 — сочетание контактов.

Применение в аппаратуре

ШР32П10ЗШ1 применяется для обеспечения стабильных электрических соединений под нагрузкой в аппаратуре общего назначения. Благодаря комбинированному составу контактов разного диаметра изделие подходит для схем, где требуется одновременная коммутация силовых и сигнальных цепей. Резьбовое соединение гарантирует устойчивость к самопроизвольному разъединению, а одношпоночная поляризация исключает ошибки при монтаже.

Разъём рассчитан на эксплуатацию в условиях умеренного и холодного климата, что подтверждается исполнением УХЛ. Изделие может использоваться как в стационарной, так и в подвижной аппаратуре, где предъявляются требования к устойчивости соединений при механических воздействиях. Артикул изделия — 9894.
