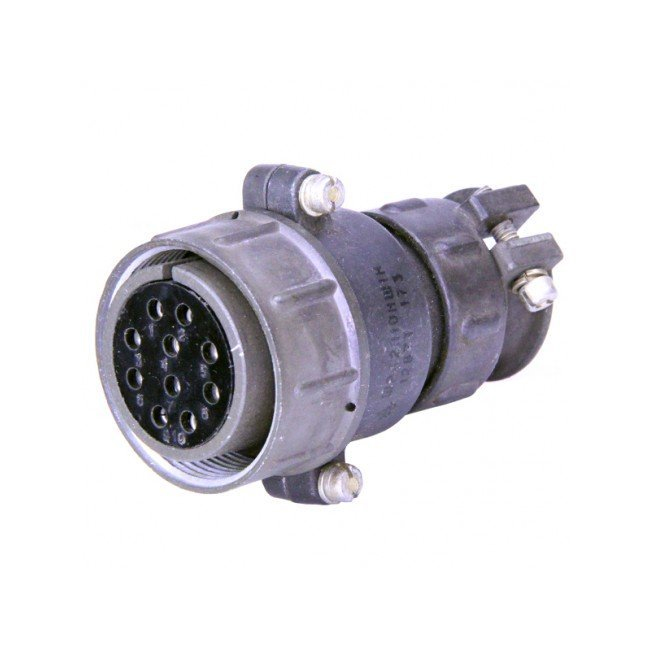

ШР32П10НШ1 — это низкочастотный цилиндрический кабельный разъём‑розетка нормальных габаритов, предназначенный для соединения электрических цепей постоянного и переменного тока в промышленном и специальном оборудовании.

Назначение и область применения

Розетка ШР32П10НШ1 используется для соединения кабельной части линии с аппаратной частью (панель, корпус прибора) в системах автоматики, измерительной технике, связном и радио‑электронном оборудовании.
Соединитель рассчитан на работу в цепях постоянного тока и переменного тока частотой до 3 МГц, что делает его пригодным для низкочастотных сигнальных и силовых цепей.

Конструкция и исполнение

• «ШР32» — тип соединителя: низкочастотный цилиндрический разъём, «нормальные габариты».

• «П» — прямой патрубок кабельной розетки.

• «10» — количество контактов в розетке.

• «Н» — вид гайки патрубка для неэкранированного кабеля.

• «Ш1» — вариант комплектации/сочетание контактов по типономумеру.

Корпус и детали выполнены под резьбовое сочленение, обеспечивающее герметичное и надёжное соединение с вилкой соединителя ШР‑32.

Электрические и эксплуатационные параметры (общие для серии ШР32)

В розетке ШР32П10НШ1 обычно используются контакты диаметром 1,5 мм и 2,5 мм (в типичной комбинации 6 шт. 1,5 мм и 4 шт. 2,5 мм), что позволяет комбинировать сигнальные и силовые цепи в одном соединителе.
Сопротивление контакта составляет не более нескольких мОм (около 2,5 мОм для 1,5 мм и около 1 мОм для 2,5 мм), что обеспечивает малые потери и стабильный контакт.
Рабочее напряжение — до сотен вольт переменного/постоянного тока, плюс высокая механическая стойкость к вибрации и ударам, что позволяет использовать разъём в жёстких условиях эксплуатации.

Мы можем расписать типичную схему подключения контактов (распиновку) именно для комбинации «Ш1».
