Назначение и область применения

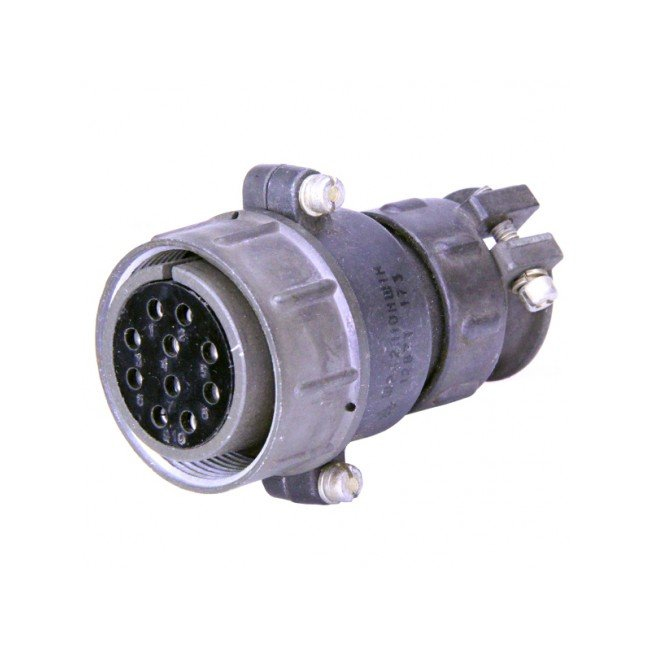

Кабельная розетка ШР32П10НШ1 относится к серии цилиндрических разъёмов ШР и предназначена для соединения кабельных и приборных частей в электрических цепях переменного и постоянного тока. Изделие применяется в радиоэлектронной, радиотехнической и промышленной аппаратуре как разъём общего назначения.

Основная задача розетки — обеспечить надёжное подключение кабельной линии к приборному блоку с возможностью быстрого и удобного разъединения без демонтажа корпуса оборудования. Подобные соединители широко востребованы в станках, приборах автоматики, измерительной и телекоммуникационной технике, где требуется стабильный электрический контакт и устойчивость к внешним механическим воздействиям.

Благодаря продуманной конструкции розетка допускает многократные циклы соединения и разъединения, сохраняя при этом стабильные электрические параметры. Это делает её пригодной для эксплуатации в условиях, где периодическое отключение и подключение оборудования является частью рабочего процесса.

Конструктивные особенности и расшифровка обозначения

Маркировка ШР32П10НШ1 содержит полную информацию о конструктивном исполнении изделия:

• ШР — розетка цилиндрического разъёма;
• 32 — условный размер корпуса, определяющий габаритные и присоединительные размеры;
• П — конструктивное исполнение с прямым патрубком для ввода кабеля;
• 10 — общее количество контактов (10 штук);
• Н — стандартное исполнение без специальной герметизации;
• Ш1 — код сочетания контактов, относящийся к первой группе по типу и диаметру контактных элементов.

Розетка выполняется как кабельная часть соединителя и монтируется на конце кабеля или монтажных проводов. Стыковка производится с соответствующей блочной (приборной) частью. Корпус изделия рассчитан на ручное соединение и разъединение, оснащён винтовой фиксацией, что обеспечивает надёжное удержание сопряжённых частей даже в условиях вибрации и механических нагрузок.

Электрические параметры контактов

В розетке установлено 10 контактов, распределённых по двум типоразмерам:

• 6 контактов диаметром 1,5 мм;
• 4 контакта диаметром 2,5 мм.

Сопротивление контакта не превышает 2,5 мОм для контактов диаметром 1,5 мм и 1 мОм для контактов диаметром 2,5 мм. Допустимый рабочий ток составляет до 10 А для контактов меньшего диаметра и до 25 А для более крупных контактов. Такие параметры позволяют применять разъём в цепях со средними и сравнительно высокими токовыми нагрузками.

Особенности эксплуатации

Кабельная розетка ШР32П10НШ1 рассчитана на продолжительную работу в составе промышленного и радиотехнического оборудования. Винтовая фиксация корпуса предотвращает самопроизвольное рассоединение при вибрационных воздействиях, что особенно важно для станков и автоматизированных систем.

При монтаже розетки кабель вводится через прямой патрубок и фиксируется внутри корпуса, после чего контакты подсоединяются к жилам кабеля. Конструкция предусматривает удобный доступ к контактной группе при монтаже и обслуживании.

Изделие относится к приёмке «1», что подтверждает соответствие установленным техническим требованиям для данной категории соединителей. Год выпуска партии — 88. Розетка поставляется как самостоятельное изделие и предназначена для использования совместно с ответными частями разъёмов серии ШР32.
