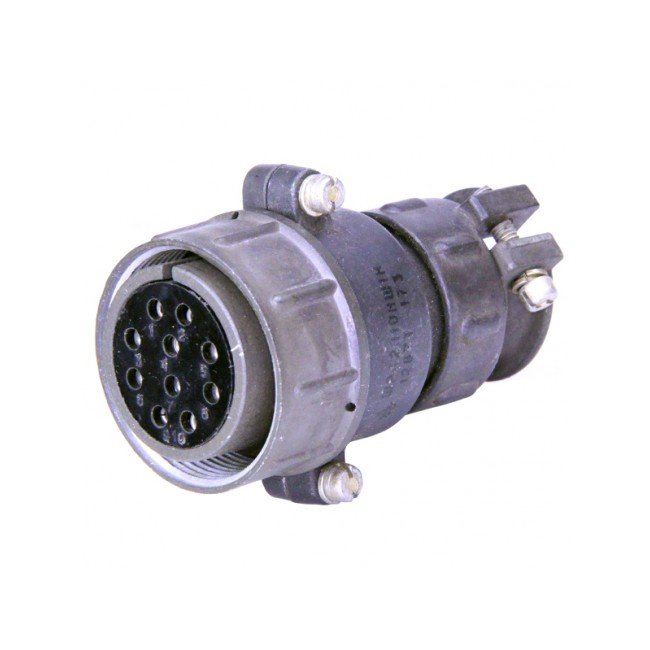

ШР32П10НШ1 — это кабельная розетка (соединитель женского типа) из серии низкочастотных цилиндрических разъёмов ШР, предназначенная для надёжного соединения электрических цепей в промышленных условиях.

Основные характеристики

Условный размер корпуса — 32, количество контактов — 10 (6 шт. диаметром 1,5 мм и 4 шт. диаметром 2,5 мм), контакты круглые, съёмные, из латуни с серебряным покрытием (Ag).
Метод монтажа — объёмный механический и пайка электрическая, резьбовое соединение, одношпоночная поляризация для правильной ориентации.
Корпус из алюминиевого сплава с оксидированием (серый цвет), патрубок прямой (П) с гайкой для неэкранированного кабеля (Н), без уплотнительной втулки и герметичности.

Технические параметры

Рабочее напряжение до 850 В, ток на контакт — до 10 А (для Ø1,5 мм) и 25 А (для Ø2,5 мм), сопротивление контактов не более 2,5 мОм (Ø1,5 мм) и 1 мОм (Ø2,5 мм).
Диапазон температур от -60 до +60 °С, климатическое исполнение УХЛ, вибрация 1–5000 Гц (30 g), удары до 500 g, ресурс — 500 соединений-расъединений.
Габариты: длина 74,7 мм, диаметр 41,5 мм, высота 53,1 мм; резьба накидной гайки M36×1,5.

Применение

Используется во внутренних цепях оборудования для пайки кабелей, взаимосочетается с блочными вилками типа 2РТТ или 2РТ-А.
Соответствует НКЦС.434410.111 ТУ, изолятор из чёрного бакелита, подходит для условий с влажностью до 98% и широким давлением.
