Назначение и область применения

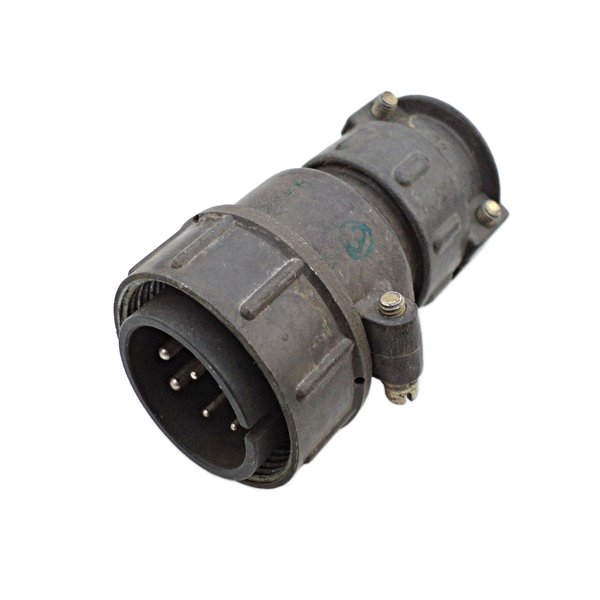

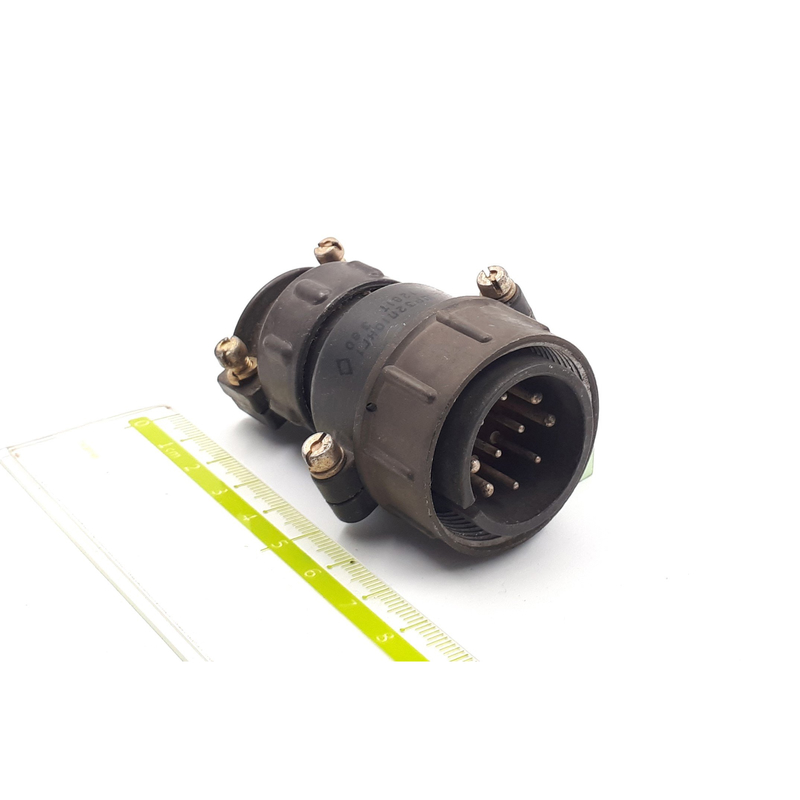

ШР32П10НГ1Н представляет собой низкочастотный цилиндрический соединитель российского производства, предназначенный для коммутации электрических цепей переменного и постоянного тока. Изделие обеспечивает надежное разъемное подключение кабельной продукции и оборудования в составе промышленных, сварочных и управляющих систем. Соединитель ориентирован на эксплуатацию в составе стационарных и передвижных электроустановок, где требуется стабильный электрический контакт при значительных механических и климатических нагрузках. Конструкция с резьбовым сочленением гарантирует фиксацию ответных частей и предотвращает самопроизвольное расчленение при вибрационных воздействиях.

Изделие относится к категории ШР32 и имеет артикул 9898. Благодаря климатическому исполнению УХЛ2 соединитель может применяться внутри помещений, а при организации дополнительной защиты — и снаружи. Это расширяет возможности монтажа в производственных цехах, на открытых технологических площадках и в составе мобильного оборудования.

Технические характеристики и конструктивные особенности

Соединитель рассчитан на максимальное рабочее напряжение до 850 В при частоте до 3 МГц, что позволяет использовать его в силовых и управляющих цепях с умеренными частотными параметрами. Сопротивление изоляции составляет не менее 5000 МОм в нормальных условиях, обеспечивая высокий уровень электрической безопасности и минимизацию токов утечки между контактами и корпусом. Токовая нагрузка на контакт достигает 160 А в зависимости от сечения подключаемых проводников, что делает соединитель пригодным для мощных потребителей.

Расшифровка обозначения

• ШР — тип соединителя: негерметичный цилиндрический;
• 32 — условный размер корпуса;
• П10 — конструктивное исполнение с 10 контактами (П — без патрубка или с прямым, в зависимости от варианта);
• НГ1Н — модификация для неэкранированного кабеля, нормальных габаритов, первой группы (прямой патрубок).

Резьбовое сочленение ответных частей обеспечивает плотное прилегание контактных групп и защиту от окисления в процессе эксплуатации. Количество контактов — 10 — позволяет коммутировать несколько независимых цепей одновременно, что удобно при построении многоканальных систем управления и распределения питания.

Условия эксплуатации и надежность

ШР32П10НГ1Н сохраняет работоспособность в широком диапазоне температур: от минус 60 до плюс 60 градусов Цельсия. Допускается кратковременный нагрев контактов до плюс 110 градусов Цельсия без потери эксплуатационных свойств. Изделие выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, а также механические удары с ускорением до 5000 метров на секунду в квадрате. Такая стойкость подтверждает пригодность соединителя для применения на подвижных узлах, вблизи работающих механизмов и в условиях интенсивных динамических воздействий.

Ресурсные показатели включают не менее 500 циклов расчленения и минимальную наработку 1000 часов, что обеспечивает длительный срок службы при регулярном обслуживании и соблюдении правил монтажа. Производитель гарантирует соответствие изделия требованиям, предъявляемым к низкочастотным цилиндрическим соединителям общего промышленного назначения. Конструкция рассчитана на многократное подключение и отключение без существенного износа контактных поверхностей, что особенно важно при периодическом перемонтаже оборудования и проведении пусконаладочных работ.
