Назначение и область применения

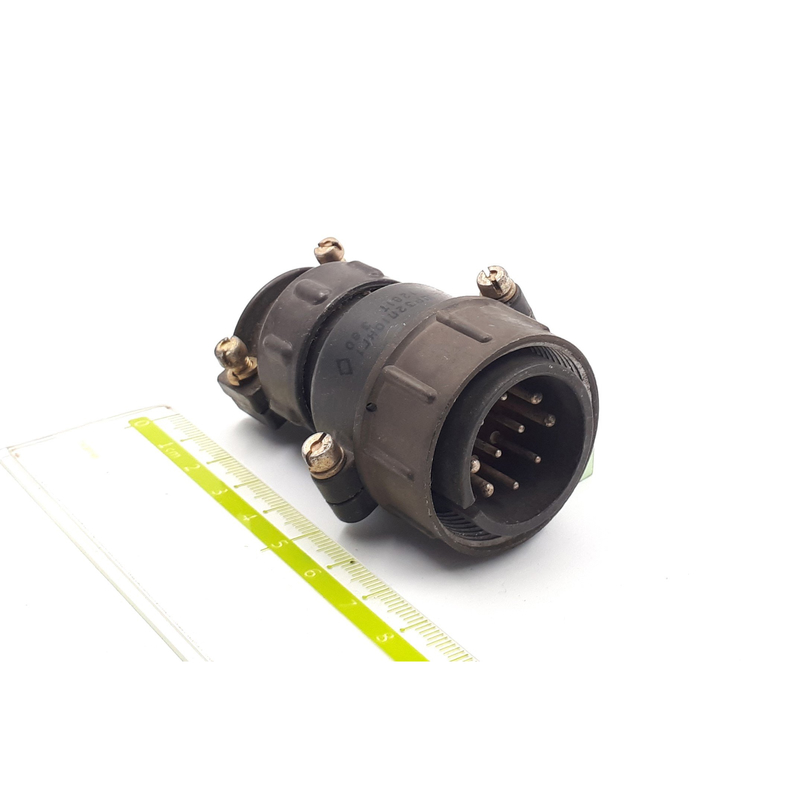

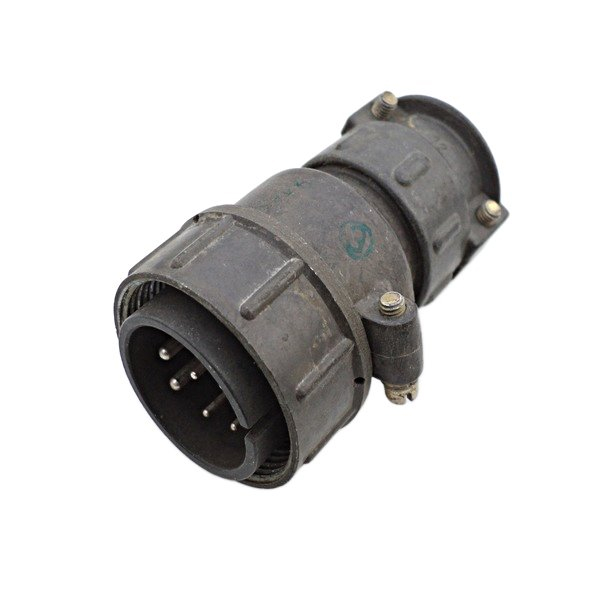

ШР32П10НГ1 — это кабельная вилка блочного типа из серии соединителей «ШР», предназначенная для создания надежного разъемного электрического соединения в различных системах и оборудовании. Изделие рассчитано на эксплуатацию как внутри помещений, так и вне их при условии обеспечения защиты от пыли и влаги. Соединитель применяется в электротехнических, радиоэлектронных и промышленных устройствах, где требуется многократное сочленение и расчленение электрических цепей с сохранением стабильных параметров контакта.

Климатическое исполнение УХЛ позволяет использовать вилку в условиях умеренного и холодного климата. Диапазон рабочих температур составляет от минус 60°C до плюс 60°C, при этом допустим перегрев контактов до плюс 110°C. Изделие сохраняет работоспособность при воздействии вибрационных нагрузок с частотой до 5000 Гц и ускорением до 300 м/с², а также при механических ударах с ускорением до 5000 м/с².

Технические особенности и конструкция

Вилка имеет блочную конструкцию с прямым патрубком для подключения неэкранированного кабеля. Корпус типоразмера 32 обеспечивает компактные габариты: 74,7×53,1×41,5 мм. Контакты изделия покрыты серебром, что гарантирует низкое переходное сопротивление и устойчивость к окислению в процессе эксплуатации.

Соединитель оснащен 10 контактами комбинированного состава:

• 6 контактов диаметром 1,5 мм с рабочим током до 10 А;
• 4 контакта диаметром 2,5 мм с рабочим током до 25 А.

Сопротивление контактов составляет 2,5 мОм для контактов диаметром 1,5 мм и 1 мОм для контактов диаметром 2,5 мм. Сопротивление изоляции — не менее 5000 МОм. Максимальное рабочее напряжение достигает 850 В постоянного тока, предельная частота переменного тока — 3 МГц.

Эксплуатационные параметры и надежность

Изделие рассчитано на 500 циклов соединения и расчленения. Наработка на отказ составляет 1000 часов. Срок хранения — 15 лет при соблюдении условий, исключающих механические повреждения и воздействие агрессивных сред.

Расшифровка обозначения ШР32П10НГ1:

1. ШР — тип соединителя;
2. 32 — типоразмер корпуса;
3. П — прямой патрубок;
4. 10 — количество контактов;
5. Н — для неэкранированного кабеля;
6. Г — вилка (ответная часть — розетка);
7. 1 — сочетание контактов.

Приемка «5» подтверждает соответствие изделия установленным техническим требованиям и проведение необходимых контрольных испытаний. Вилка поставляется как самостоятельное комплектующее изделие и предназначена для монтажа на кабель специалистом с соблюдением правил пайки или обжима контактов.
