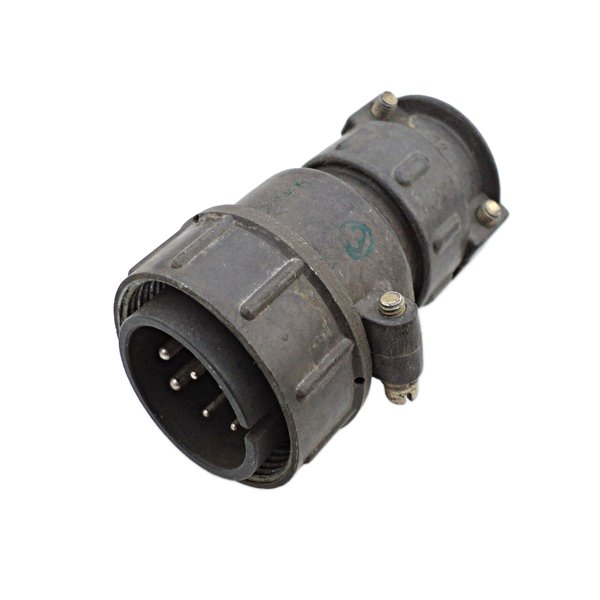

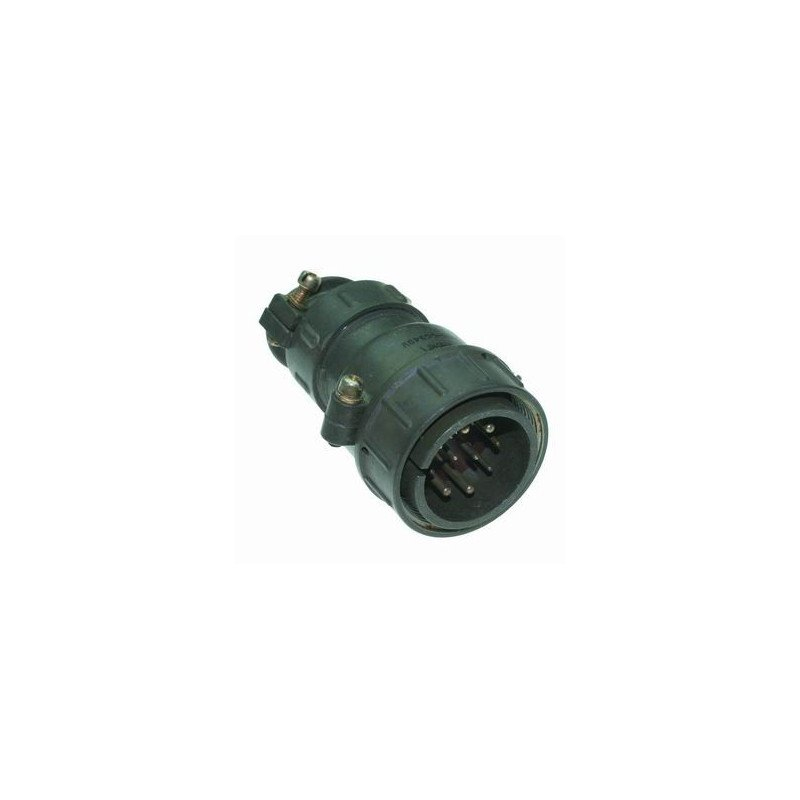

ШР32П10НГ1 ВИЛКИ «5»

Цена:

750 ₽

Технические характеристики

Соединитель ШР32П10НГ1 «Вилки “5”» относится к низкочастотным цилиндрическим разъёмам типа ШР, предназначенным для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

ШР – тип низкочастотного цилиндрического разъёма объемного монтажа с резьбовым соединением.
32 – условный размер корпуса разъёма.
П – конструктивное исполнение: у данной вилки используется прямой патрубок (кабельная часть).
10 – количество контактов в соединителе.
Н – тип гайки патрубка для неэкранированного кабеля.
Г – обозначение вилки (противоположность «Ш» – розетка), т.е. речь идёт именно о вилке.
«5» – условное обозначение серии сочетания контактов (в данном случае – 10 контактов, часть диаметром 1,5 мм и часть 2,5 мм).

В составе ШР32П10НГ1 обычно 10 контактов: 6 шт. Ø 1,5 мм и 4 шт. Ø 2,5 мм.
Контакты, как правило, серебряного покрытия, обеспечивающего низкое переходное сопротивление: до примерно 2,5 мОм для 1,5 мм и около 1 мОм для 2,5 мм.
Рабочий ток на контактах: ориентировочно до 10 А на 1,5 мм и до 25 А на 2,5 мм.

Диапазон рабочих температур среды: примерно от −60 °C до +60 °C, что позволяет применять соединитель в условиях достаточно жёсткого климата.
Разъём рассчитан на работу при пониженном атмосферном давлении (до порядка 1,3·10⁻⁴ Па), что характерно для применения в авиационной и космической аппаратуре.
Вибрация и ударные нагрузки: разъём выдерживает синусоидальную вибрацию в диапазоне 1–5 000 Гц с ускорением до 300 м/с², а также механические удары однократного действия (до 5 000 м/с²) и многократного действия.

Сопротивление изоляции в нормальных климатических условиях не менее 5 000 МОм.
Количество циклов сочленения–расчленения – не менее 500, что соответствует длительной эксплуатации без значимого ухудшения контактов.
Минимальная наработка составляет порядка 1 000 часов, а срок сохраняемости – не менее 15 лет.

Разъём используется в радиоэлектронной и радиотехнической аппаратуре, в том числе в промышленной, авиационной и оборонной технике, где важны высокая надёжность, устойчивость к вибрации и ударным нагрузкам.
Корпус и конструкция рассчитаны как на внутренний монтаж, так и на внешний монтаж при дополнительной защите от пыли и влаги (климатическое исполнение УХЛ).

Описание

Назначение и область применения

Соединитель ШР32П10НГ1 «Вилки “5”» представляет собой низкочастотный цилиндрический разъём типа ШР, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие применяется в радиоэлектронной и радиотехнической аппаратуре, включая промышленную, авиационную и оборонную технику, где предъявляются повышенные требования к надёжности соединения, устойчивости к вибрации и ударным нагрузкам.

Разъём допускает использование как при внутреннем монтаже, так и при внешнем монтаже при условии дополнительной защиты от пыли и влаги. Климатическое исполнение УХЛ подтверждает возможность эксплуатации в условиях умеренного и холодного климата.

Конструктивные особенности

Расшифровка обозначения ШР32П10НГ1 «Вилки “5”» даёт полное представление о конструкции изделия. ШР указывает на тип низкочастотного цилиндрического разъёма объёмного монтажа с резьбовым соединением. Число 32 обозначает условный размер корпуса разъёма. Литера П свидетельствует о конструктивном исполнении с прямым патрубком, образующим кабельную часть вилки. Цифра 10 определяет количество контактов в соединителе. Литера Н обозначает тип гайки патрубка, рассчитанной на неэкранированный кабель. Литера Г указывает на принадлежность изделия к вилкам, в отличие от розеток с обозначением Ш. Символ «5» отражает условное обозначение серии сочетания контактов.

В составе соединителя установлено 10 контактов, распределённых следующим образом: 6 контактов диаметром 1,5 мм и 4 контакта диаметром 2,5 мм. Контактные элементы имеют серебряное покрытие, обеспечивающее низкое переходное сопротивление — до 2,5 мОм для контактов диаметром 1,5 мм и около 1 мОм для контактов диаметром 2,5 мм. Такое исполнение гарантирует стабильность электрического соединения при длительной эксплуатации.

Электрические и механические характеристики

Рабочий ток на контактах: до 10 А для контактов диаметром 1,5 мм, до 25 А для контактов диаметром 2,5 мм.
Сопротивление изоляции в нормальных климатических условиях — не менее 5 000 МОм.
Количество циклов сочленения-расчленения — не менее 500.
Минимальная наработка — порядка 1 000 часов.
Срок сохраняемости — не менее 15 лет.

Устойчивость к внешним воздействиям

Разъём рассчитан на работу в широком диапазоне температур окружающей среды: примерно от −60 °C до +60 °C, что позволяет использовать его в условиях достаточно жёсткого климата. Изделие сохраняет работоспособность при пониженном атмосферном давлении до порядка 1,3·10⁻⁴ Па, что характерно для применения в авиационной и космической аппаратуре. Конструкция выдерживает синусоидальную вибрацию в диапазоне частот 1–5 000 Гц с ускорением до 300 м/с², а также механические удары однократного действия с ускорением до 5 000 м/с² и многократные удары.

Комплектность и приёмка

Изделие поставляется с приёмкой «5», что определяет порядок контроля качества и оформления сопроводительной документации в соответствии с установленными требованиями для данной категории продукции. Артикул товара — 9896. Страна производства и гарантийные обязательства устанавливаются предприятием-изготовителем в соответствии с условиями поставки.
