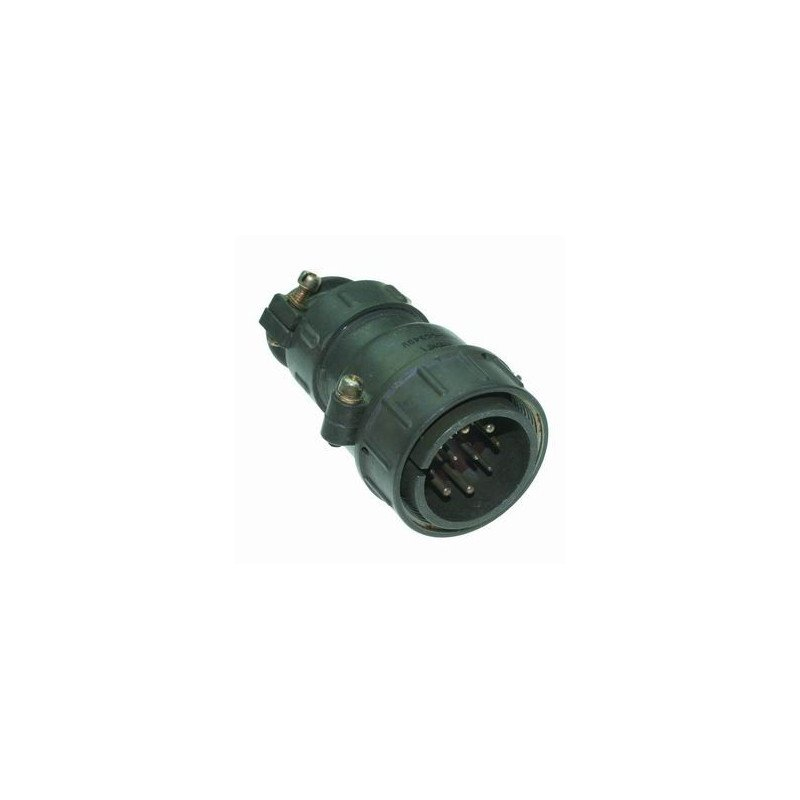

ШР32П10НГ1 ВИЛКИ 2015г

Цена:

1950 ₽

В наличии: 20 шт.

Технические характеристики

ШР32П10НГ1 представляет собой кабельную вилку низкочастотного цилиндрического соединителя общего назначения с резьбовым соединением и прямым патрубком. Она предназначена для надежного соединения в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Соединитель имеет 10 контактов, максимальную токовую нагрузку 160 А, сопротивление изоляции не менее 5000 МОм и ресурс 500 сочленений-расчленений с наработкой минимум 1000 часов. Контакты диаметром 1,5 мм выдерживают 10 А, а 2,5 мм — 25 А; сопротивление контактов — до 2,5 мОм. Срок сохраняемости — 15 лет.

Работает при температурах от -60°C до +60°C (с перегревом контактов до +110°C), пониженном давлении до 1,3·10⁻⁴ Па, в климатическом исполнении УХЛ для внутреннего и наружного применения (с защитой от пыли и влаги). Выдерживает вибрацию 1–5000 Гц с ускорением 300 м/с², удары до 5000 м/с² (одиночный) и 350 м/с² (многократный), линейную нагрузку 2000 м/с².

Габариты вилки — 74,7 × 53,1 × 41,5 мм, подходит для неэкранированного кабеля с хвостовиками контактов под провода разного сечения. Используется в радиоэлектронной и радиотехнической аппаратуре.

Описание

Назначение и область применения

ШР32П10НГ1 — кабельная вилка низкочастотного цилиндрического соединителя общего назначения с резьбовым соединением и прямым патрубком. Артикул изделия — 51432, категория — ШР32. Вилка предназначена для соединения электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Изделие применяется в радиоэлектронной и радиотехнической аппаратуре. Конструкция рассчитана на неэкранированный кабель с хвостовиками контактов под провода разного сечения, что позволяет использовать вилку в составе кабельных сборок и приборных соединений.

По данным описания, вилка относится к климатическому исполнению УХЛ и может применяться как внутри помещений, так и снаружи, с защитой от пыли и влаги.

Конструктивные и электрические особенности

Контакты и соединение

Соединитель имеет 10 контактов и резьбовое соединение, которое обеспечивает фиксацию ответных частей. Хвостовики контактов предназначены для проводов различного сечения. В описании указаны контакты двух диаметров с разной токовой нагрузкой.

Число контактов: 10.
Контакты диаметром 1,5 мм: выдерживают 10 А.
Контакты диаметром 2,5 мм: выдерживают 25 А.
Сопротивление контактов: до 2,5 мОм.
Максимальная токовая нагрузка: 160 А.

Электрические параметры

Сопротивление изоляции составляет не менее 5000 МОм. Ресурс изделия — 500 сочленений-расчленений, наработка — не менее 1000 часов. Срок сохраняемости — 15 лет.

Рабочее напряжение: до 850 В (амплитудное значение).
Частота цепей: до 3 МГц.
Сопротивление изоляции: не менее 5000 МОм.
Переходное сопротивление контактов: до 2,5 мОм.
Ресурс: 500 сочленений-расчленений.

Условия эксплуатации и устойчивость

Вилка работает при температуре от -60 °C до +60 °C; допускается перегрев контактов до +110 °C. Изделие сохраняет работоспособность при пониженном давлении до 1,3·10⁻⁴ Па.

По устойчивости к механическим воздействиям указаны следующие параметры:

Вибрация: диапазон 1–5000 Гц с ускорением 300 м/с².
Одиночные удары: до 5000 м/с².
Многократные удары: до 350 м/с².
Линейная нагрузка: 2000 м/с².

Климатическое исполнение УХЛ допускает внутреннее и наружное применение с защитой от пыли и влаги. Такие свойства важны для аппаратуры, работающей в расширенном диапазоне внешних условий.

Габариты и совместимость

Габаритные размеры вилки составляют 74,7 × 53,1 × 41,5 мм. Для подключения используется неэкранированный кабель; хвостовики контактов рассчитаны на провода разного сечения. Вилка входит в категорию ШР32 и может применяться в составе низкочастотных цилиндрических соединителей общего назначения с резьбовым креплением.
