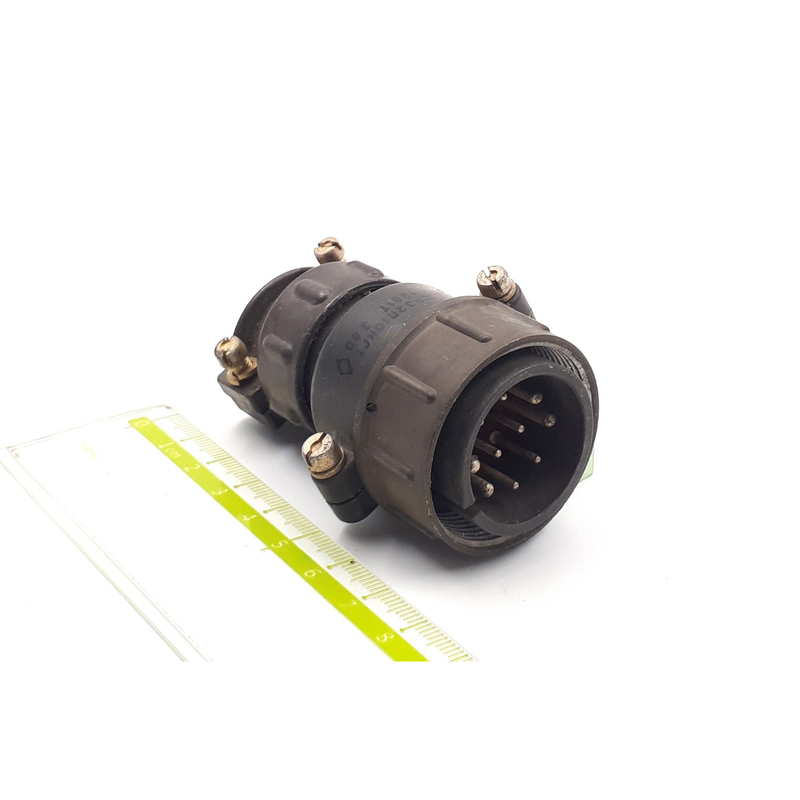

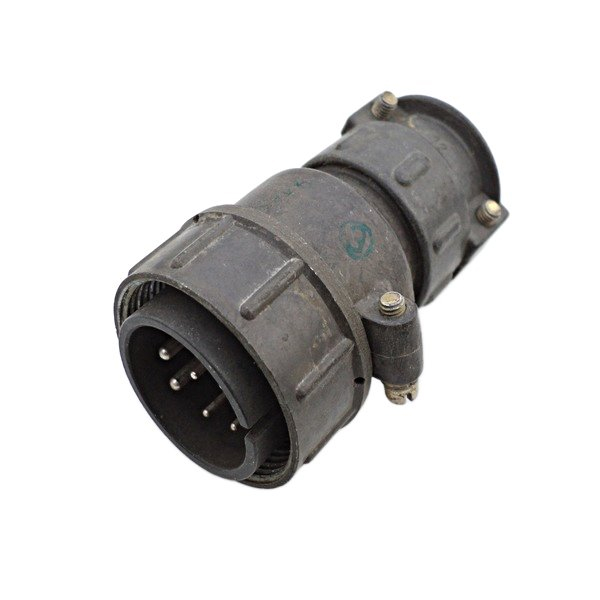

ШР32П10НГ1 — это низкочастотный цилиндрический электрический разъём (вилка кабельная), предназначенный для подключения неэкранированного кабеля в различных электрических цепях переменного и постоянного тока частотой до 3 МГц.

Описание

Соединитель относится к серии ШР с условным размером корпуса 32, имеет 10 контактов, прямой патрубок (П) и гайку для фиксации (НГ1). Он негерметичный, с резьбовым соединением и одношпоночной поляризацией корпуса, предназначен для внутреннего монтажа в климатическом исполнении УХЛ2 (умеренный и холодный климат) по ГОСТ 15150-69.

Допускается использование на открытом воздухе при защите от дождя, динамической пыли и прямого солнечного света.​

Расшифровка обозначения

• ШР — тип соединителя (цилиндрический штепсельный).

• 32 — условный размер корпуса.

• П — прямой патрубок.

• 10 — количество контактов.

• НГ1 — гайка для неэкранированного кабеля, исполнение 1.​

Технические характеристики

• Максимальное рабочее напряжение: 850 В.

• Сопротивление изоляции: не менее 5000 МОм.

• Рабочая температура: от -60°C до +60°C (с учётом перегрева контактов до +110°C).

• Синусоидальная вибрация: 1–5000 Гц, ускорение до 300 м/с² (30 g).

• Механический удар: одиночный до 5000 м/с² (500 g), многократный до 350 м/с² (35 g).

• Минимальная наработка: 1000 часов.

• Количество сочленений-расчленений: 500.

• Срок сохраняемости: 16 лет.

Такие разъёмы применяются в авиации, судостроении, приборостроении и других отраслях для надёжного соединения.
