СШР32П10ЭШ4: надежное соединение для низкочастотных цепей

СШР32П10ЭШ4 — цилиндрический низкочастотный негерметичный электрический соединитель, рассчитанный на применение в цепях постоянного и переменного тока. Исполнение с кабельной розеткой, прямым патрубком и элементами для экранированного кабеля делает его практичным решением для радиоэлектронной, измерительной и промышленной аппаратуры.

Назначение СШР32П10ЭШ4

Соединитель используется для создания разъемного электрического подключения между кабельными линиями и оборудованием. Резьбовая фиксация обеспечивает устойчивое сочленение и снижает риск самопроизвольного разъединения при эксплуатации, вибрациях и перемещениях оборудования.

СШР32П10ЭШ4 предназначен для работы в электрических цепях с частотой до 3 МГц и рабочим напряжением до 850 В. Такое исполнение подходит для аппаратуры, где важны стабильность электрического контакта, механическая прочность разъема и удобство технического обслуживания.

Конструктивные особенности

Маркировка СШР32П10ЭШ4 отражает ключевые параметры конструкции:

• СШР — серия специальных цилиндрических штепсельных соединителей.

• 32 — условный размер корпуса.

• П — прямой патрубок.

• 10 — десять контактов.

• Э — исполнение с гайкой для экранированного кабеля.

• Ш4 — вариант контактной части с круглыми гнездовыми контактами диаметром 2,5 мм.

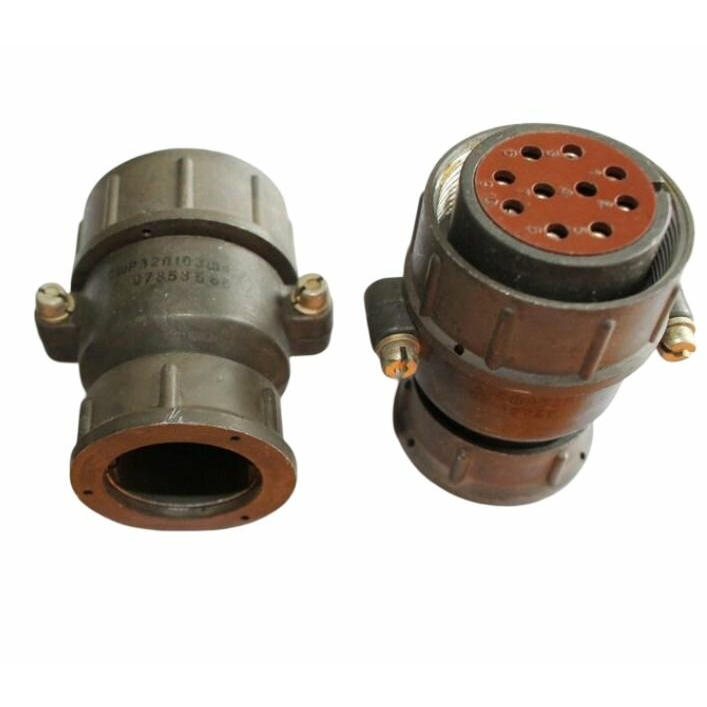

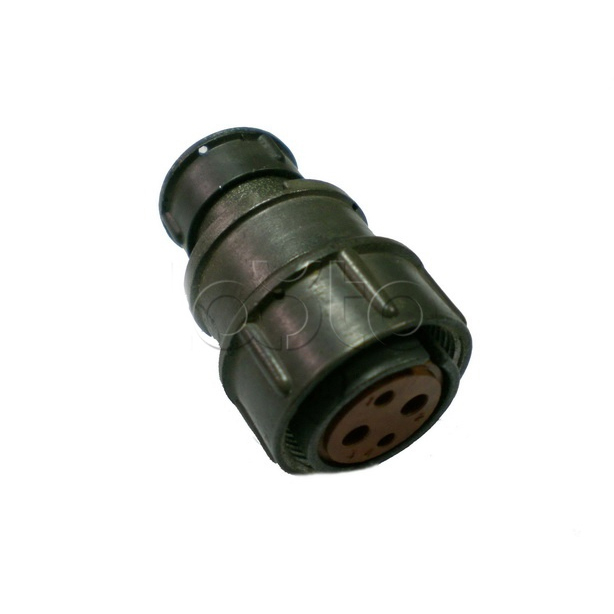

Соединитель выполнен в формате кабельной розетки и оснащен 10 гнездовыми контактами. Контакты изготовлены из латуни и имеют серебряное покрытие, способствующее снижению переходного сопротивления и поддержанию надежной проводимости. Корпус из алюминиевого сплава сочетает прочность с относительно небольшой массой, а бакелитовый изолятор обеспечивает электроизоляцию контактных групп.

Технические характеристики

Указанные параметры характерны для исполнения СШР32П10ЭШ4 с контактами диаметром 2,5 мм; при подборе важно сверять данные с технической документацией на конкретную партию и исполнение изделия.

Преимущества применения

СШР32П10ЭШ4 востребован в оборудовании, где необходимо обеспечить многоконтактное подключение кабеля и сохранить устойчивость цепи в сложных условиях эксплуатации.

• Резьбовое соединение надежно фиксирует вилку и розетку.

• Десять контактов позволяют подключать несколько сигнальных или силовых линий в одном разъеме.

• Экранированное кабельное исполнение помогает организовать монтаж в аппаратуре, чувствительной к электромагнитным помехам.

• Серебряное покрытие контактов способствует низкому переходному сопротивлению.

• Одношпоночная поляризация исключает неправильную ориентацию при соединении.

• Разборная конструкция облегчает обслуживание, контроль и замену отдельных элементов при необходимости.

Например, в составе измерительного комплекса СШР32П10ЭШ4 может использоваться для подключения многожильного экранированного кабеля к приборному блоку: по одним контактам передаются сигналы, по другим — питание или управляющие цепи, а резьбовая фиксация удерживает соединение при вибрации оборудования.

Где применяется

Кабельная розетка СШР32П10ЭШ4 применяется в радиоэлектронной и радиотехнической аппаратуре, системах управления, измерительных комплексах, промышленном оборудовании, источниках питания и других устройствах с разъемными электрическими соединениями. Диапазон рабочих температур для серии указывается от −60 до +85 °C, поэтому соединитель может использоваться в оборудовании, рассчитанном на эксплуатацию в широком диапазоне климатических условий.

СШР32П10ЭШ4 — функциональное решение для многоконтактного подключения экранированного кабеля, когда требуются прочное резьбовое сочленение, стабильные электрические параметры и совместимость с цилиндрическими соединителями серии СШР.
